Batente central

O batente central vem pré-montado.
Ajuste do batente central
Rodando a roda metálica grande, muda-se o ajuste
do batente central.
Uma escala no batente central serve de orientação
relativamente à distância da borda.
Faça um teste de perfuração.
Batentes para continuação
Os batentes para continuação estão pré-montados na
unidade de perfuração intercambiável de 9 fusos.
Configurar os batentes para continuação
Ajustar a altura do batente para continuação
Consoante a espessura da placa, a altura do batente para
continuação esquerdo e direito tem de ser ajustada por
meio do anel de ajuste superior
continuação deverá entrar o mais fundo possível no furo.
Também deve restar um espaço de aprox. 3 mm entre a peça
de trabalho e o batente (calçar com uma chave sextavada
interior de 3 mm )
2
. O pino do batente para
1

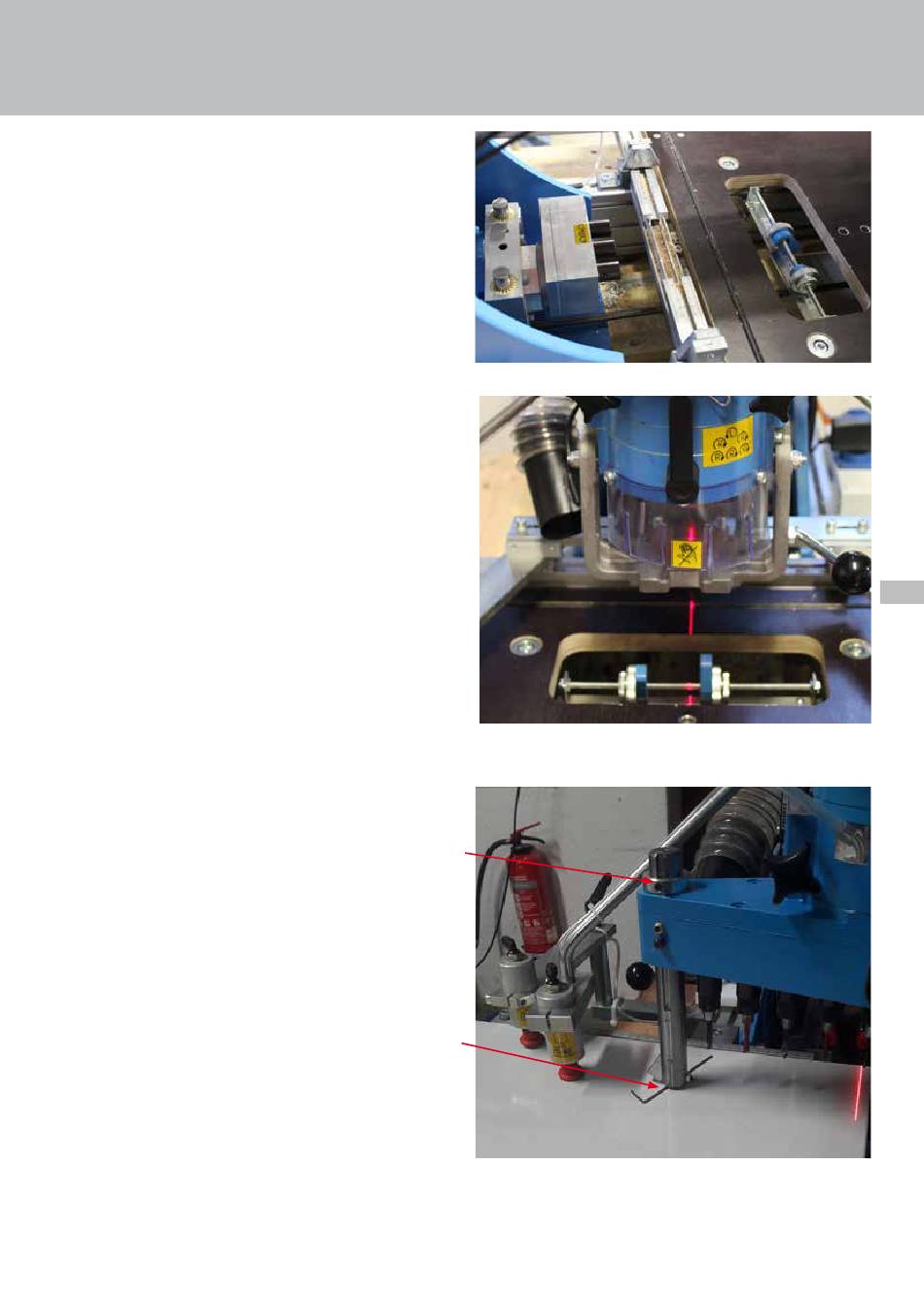

Fig. 15: batente central
Fig. 16: ajustar batente central
1
2
