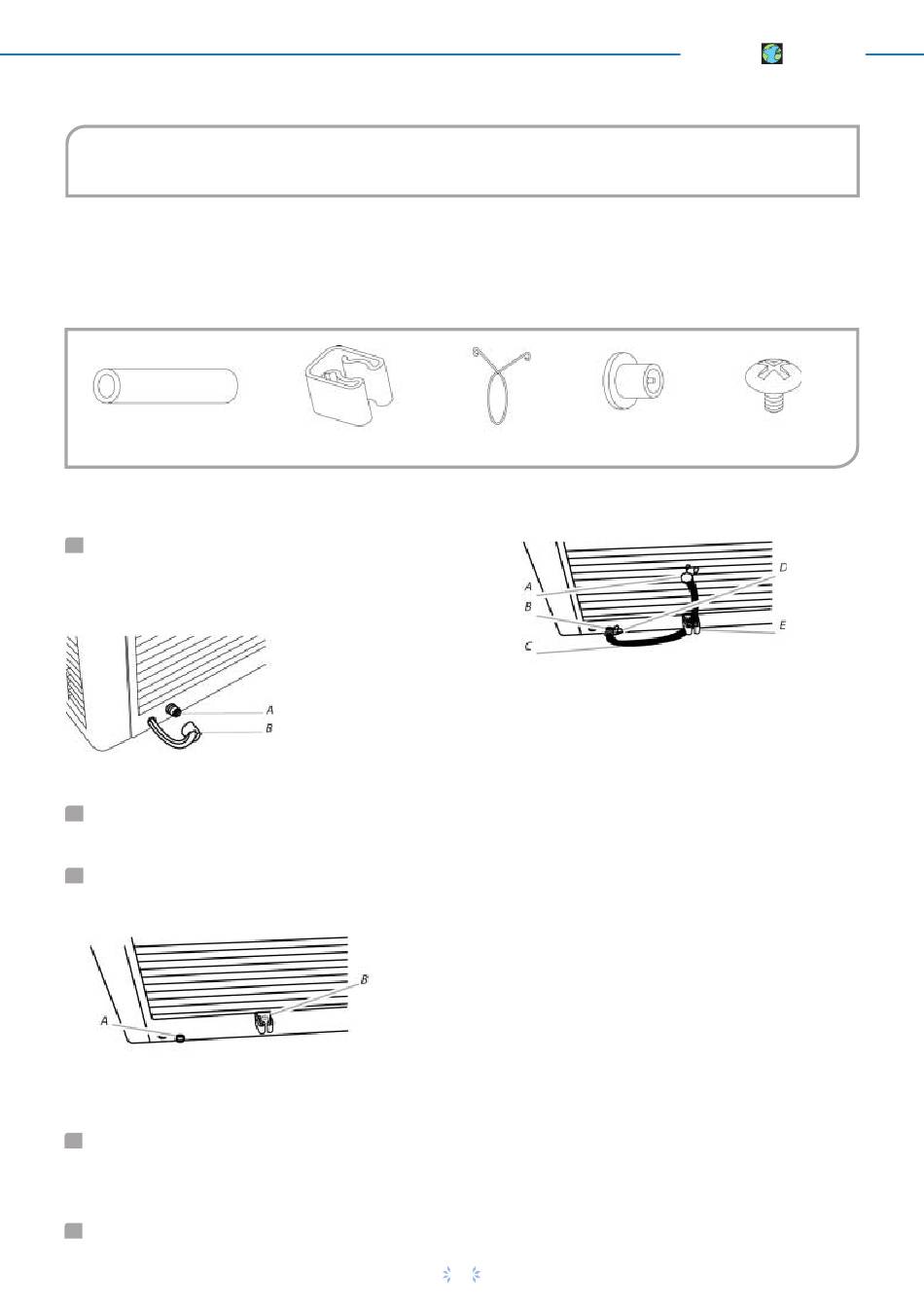

Instalación tubo de drenaje
Instale el tubo de drenaje antes de encender la unidad para evitar los escapes de agua.
El tapón de drenaje en forma de L debe guardarse bien para un futuro uso.
Accesorios e instalación del tubo de drenaje
Los accesorios de drenaje incluyen:
Tubo de drenaje
Método de instalación
A.
Saque el tapón de drenaje con forma de L en
la carcasa de la unidad.
B.
Instale el tapón de drenaje en el tubo de
drenaje de manera que quede bien sujeto.
C.
Fije el clip de fijación para el tubo de drenaje
con tornillos en la bandeja trasera.
A.
B.
con los tornillos incluidos
D.
Inserte un extremo del tubo de drenaje al punto
de drenaje y ajuste el clip de la tubería para evitar
la fuga de agua.
E.
Ajuste el tubo de drenaje al clip de fijación
Clip fijación
A.Puerto de drenaje
B.Tapón de drenaje
Puerto de drenaje
Fije el clip del tubo de drenaje
Tapón de drenaje
Clip de tubo
A.Conexión de drenaje
C.Tubo de drenaje
E.Clip del tubo de drenaje
Método de drenaje
Cuando use COOL y DRY, los condensados se
acumularán en el depósito. Cuando el depósito
esté lleno, la alarma sonará 8 veces y la pantalla
de LCD mostrará el código de error E4. La unidad
dejará de trabajar hasta que cambie el agua
acumulada en el depósito y volverá a funcionar
después de que el compresor haya parado
durante 3 minutos. Quite el tapón del tubo de
drenaje, saque el tubo del clip de fijación y vacíe
el agua del depósito. Después del drenaje, ponga
el tapón para evitar la fuga de agua y fije el tubo
de drenaje con el clip de fijación.
19
MUND CLIMA
Tornillo
B.Puerto de drenaje
D. Abrazaderas
®
