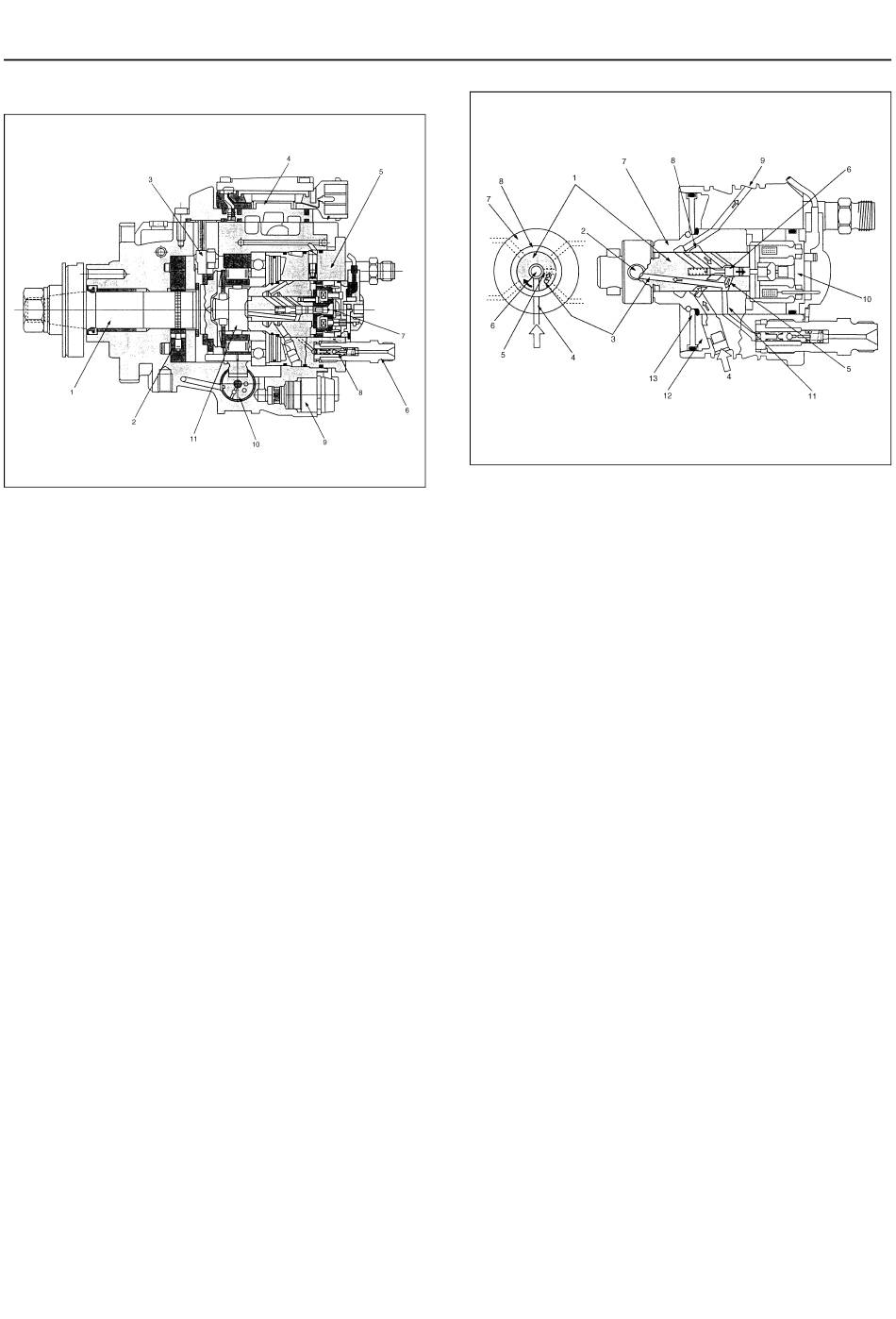

Vista transversal

(1) Árbol motor
(2) Bomba de alimentación
(3) Sensor de velocidad del árbol de levas de la
bomba
(4) Unidad de control de la bomba (PSG)
(5) Cabezal distribuidor
(6) Soporte de la válvula reguladora de presión
constante (CPV)
(7) Válvula solenoide de alta presión
(8) Válvula reguladora de presión constante (CPV)
(9) Válvula de control del tiempo (TCV)
(10) Temporizador
(11) Bomba de alta presión de pistón radial
MANIOBRABILIDAD Y EMISIONES DEL MOTOR 4JA1/4JH1
(1) Eje del rotor
(2) Pistón radial
(3) Conducto de alta presión
(4) Entrada de baja presión
(5) Ranura del distribuidor
(6) Aguja de la válvula
(7) Tambor
(8) Conducto anular
(9) Retorno de combustible
(10) Válvula solenoide de alta presión
(11) Salida de alta presión
(12) Cámara del diafragma
(13) Diafragma del acumulador
6E–73
