Osad

Adapterseade
(CZ-TACG1)
Kinnituskruvi
(M4 × 20 – 1 tk)
Kinnitusnööri klamber
(1 tk)
Kaablitõmmits (1 tk)
Kahepoolne teip
Seinakontakt

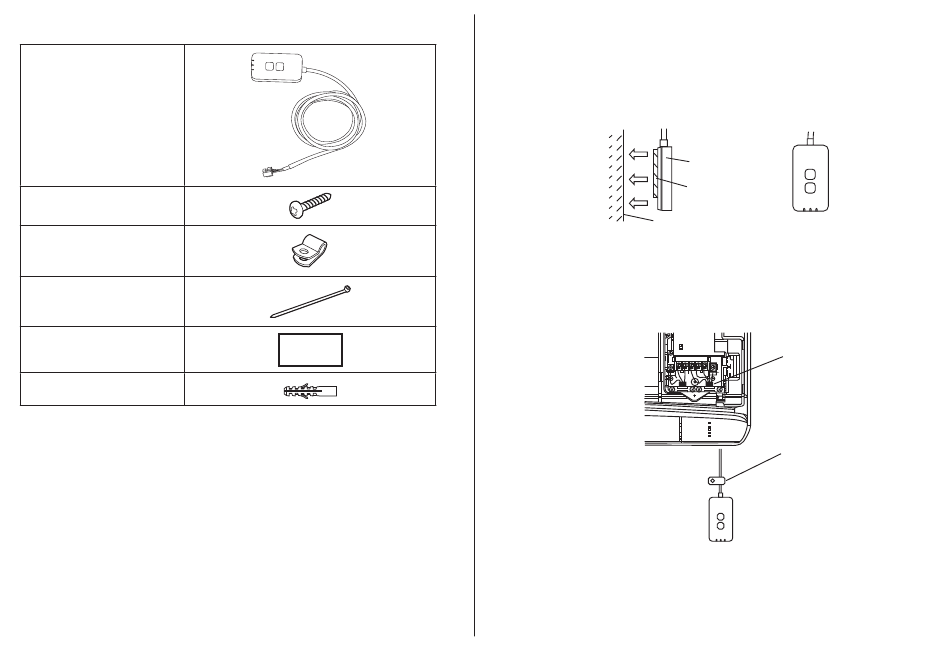

Adapteri paigaldamine

1. Kinnitage adapter kahepoolse teibiga siseruumiseadme
lähedale seinale.
- Enne adapteri paigaldamist lülitage välja elektritoide.
- Veenduge, et sein oleks vaba ja puhas.
2. Kaabli seinale kinnitamiseks kasutage nööriklambrit.
Tõmmake nöör ümber, nagu joonisel näidatud, et välisjõud ei saaks adapteri
konnektorit mõjutada. Siseruumiseadme poolel kinnitage vajaduse korral kaablid
komplekti kuuluva kaablitõmmitsa abil omavahel kokku.
Paigaldise üldjoonis
3. Ühendage kaabel siseruumiseadme juures CN-CNT
konnektoriga.
Arvestage, et iga siseruumiseadme CN-CNT konnektori asukoht võib olla erinev.
Pöörduge volitatud edasimüüja poole.
5
Adapter
Teip
Sein
Kaablitõmmits
L N 1 2 3
Nööriklamber
