Schritt 6: Anschließen der seriellen
Kabelverbindungen
Durch serielle Verbindung können Sie auf Ihrem PC die Befehlszeilenschnittstelle
(CLI) und das Befehlszeilendienstprogramm (CLU) ausführen, um das VessRAID
zu überwachen und zu steuern. Das VessRAID-Paket beinhaltet ein
RJ11-auf-DB9 serielles Datenkabel.
Abbildung 24.
Abbildung 25.
Abbildung 26.
So richten Sie eine serielle Kabelverbindung ein:
1. Schließen Sie das RJ11-Ende des seriellen Datenkabels an den seriellen
RJ11-Anschluss auf dem Controller an.
2. Verbinden Sie das DB9-Ende des seriellen Datenkabels mit einem seriellen
Port des Host-PCs oder Servers.
Damit ist der Anschluss der seriellen Kabel abgeschlossen. Gehen Sie zu
Schritt 7: Anschließen der Stromversorgung auf Seite 77.

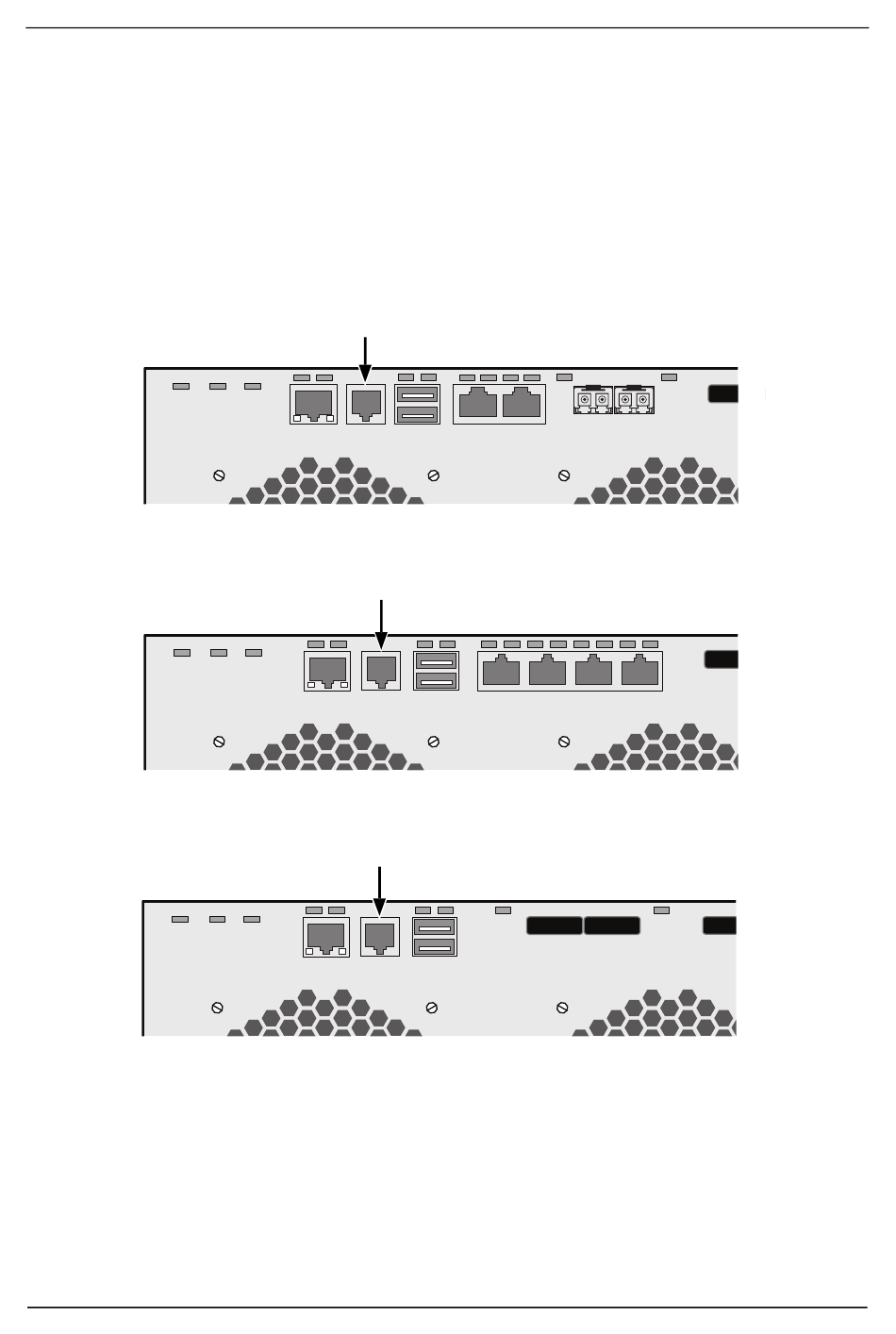

Serieller Anschluss auf einem FC-Controller
Serieller RJ11-Anschluss
Serieller Anschluss auf einem iSCSI-Controller
Serieller RJ11-Anschluss
Serieller Anschluss auf einem SAS-Controller
Serieller RJ11-Anschluss
