3.4.2 Įvesties laidai
• Įsigyjami vartotojo
• Laidai gali būti sudaryti iš guma dengtų varinių laidininkų (trys galios laidininkai ir vienas įžeminimo
laidininkas) arba išvedžioti kietame ar lanksčiame izoliaciniame vamzdelyje.
• Dydžiai pagal lentelę.
PASTABA
3.4.3 Įvesties jungimo procedūra
3

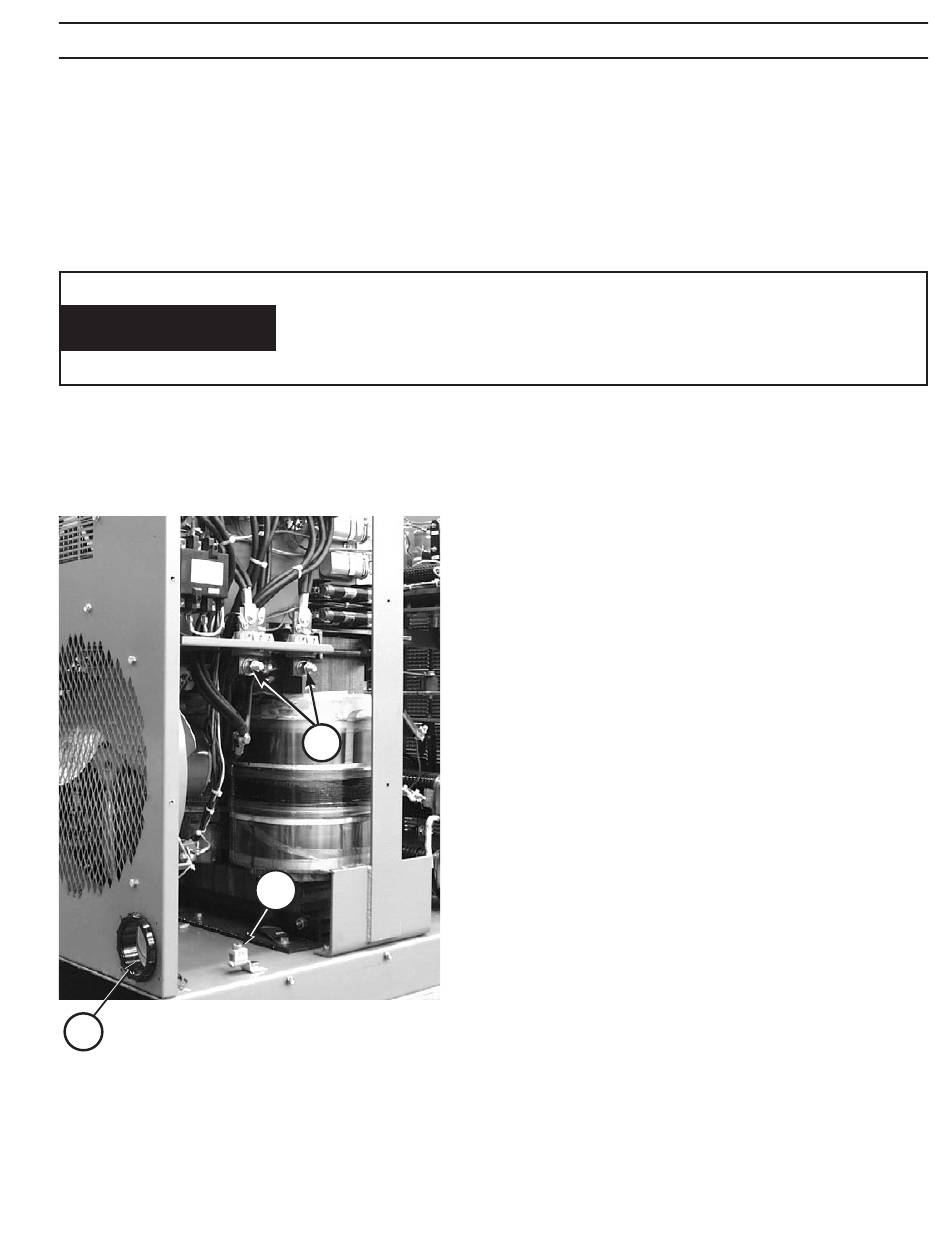

1 = Pirminės apvijos gnybtai
2 = Važiuoklės įžeminimas
3 = Maitinimo įvesties laido pravedimo anga (galinis skydelis)
Įvesties laidininkų galuose turi būti įrengtos apvalios jungtys.
Prieš jungiant prie ESP-400C, įvesties laidininkų galuose reikia įrengti
apvalias jungtis, kurių dydis pritaikytas 12,7 mm (0,50") lizdams.
1
2
1. Nuimkite ESP-400C kairįjį skydelį.
2. Praveskite laidus pro angą galiniame skydelyje.
3. Pritvirtinkite laidus prie šios angos, naudodami gnybtą arba
pravedimo movą (į komplektą neįeina).
4. Prijunkite įžeminimo laidą prie važiuoklės pagrinde esančio
varžto.
5. Prijunkite maitinimo laido žiedines jungtis prie pirminės apvi-
jos gnybtų, naudodami komplekte esančius varžtus, poveržles
ir veržles.
6. Prijunkite įvesties laidus prie linijos (sieninio) atjungiklio.
