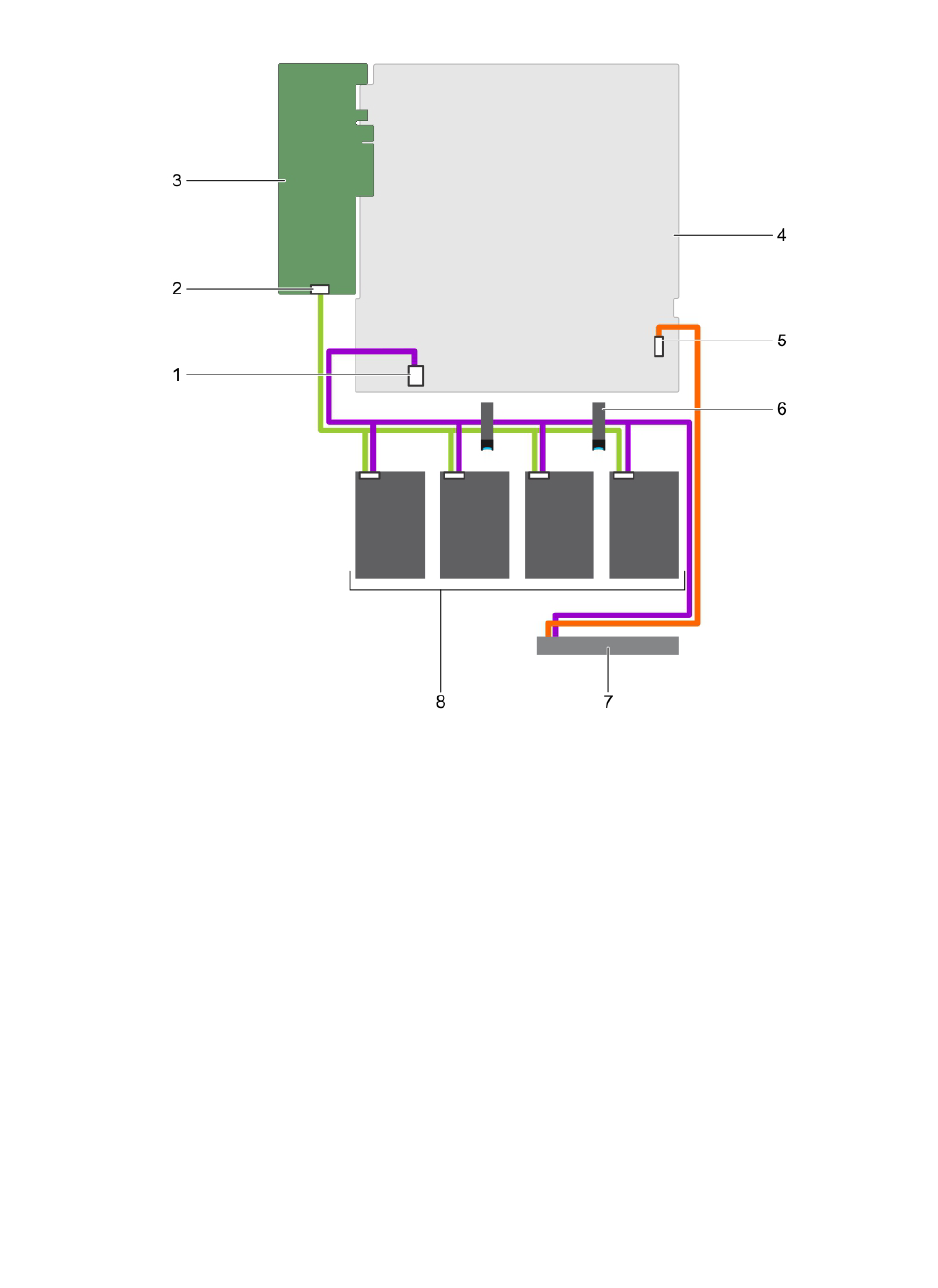

Figure 89. Cabling diagram—Four 3.5-inch cabled hard drives and PERC card
1
hard drive and optical drive power connector on the
system board
3
PERC card
5
optical drive SATA connector on the system board
7
optical drive
136
Instalación y extracción de los componentes del sistema
2
Connector A on the PERC card
4
system board
6
cable routing clip
8
cabled hard drive (4)
