3.4 Démonter le module EPS 2 et le pont d'adaptateur
I

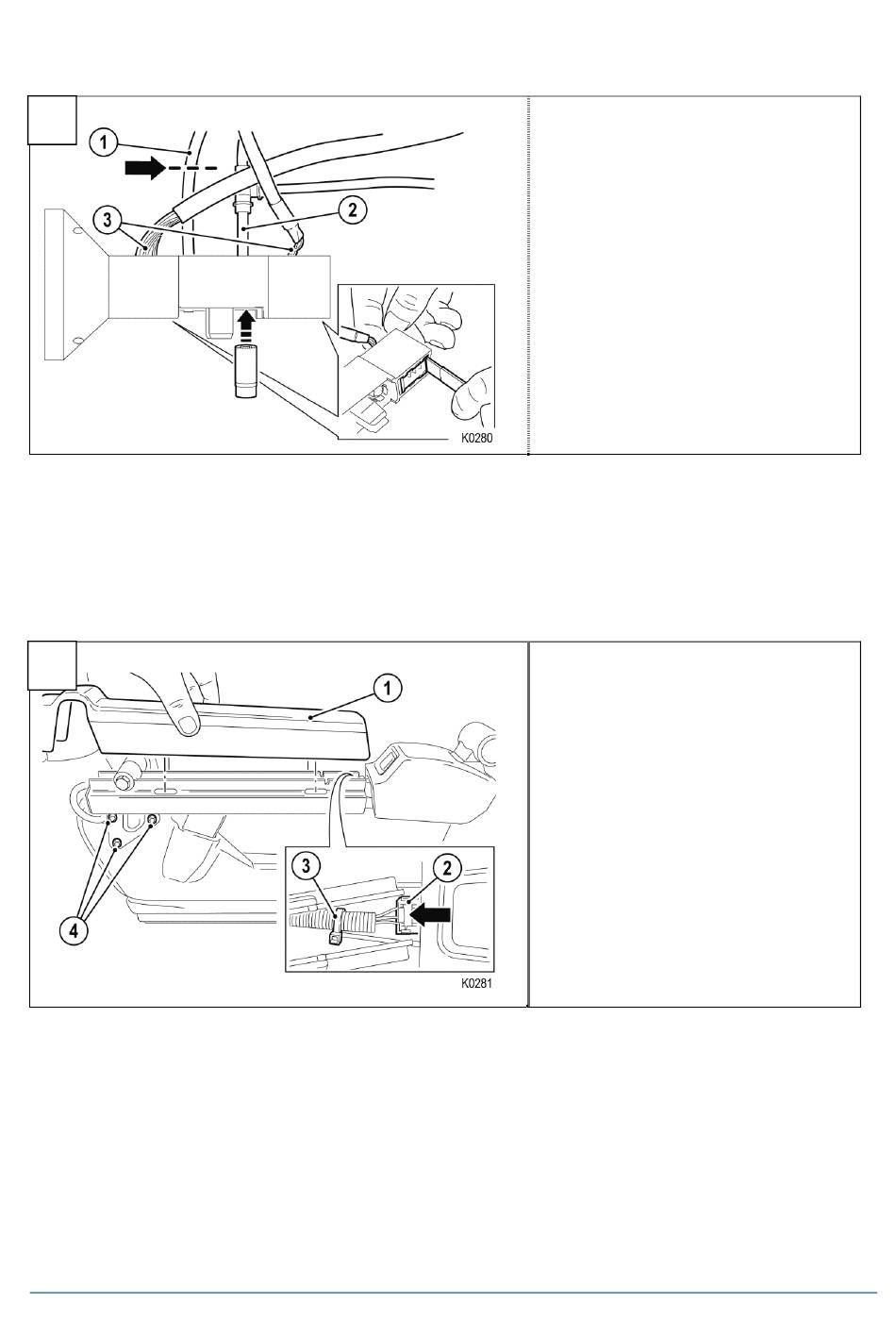

1. Couper le tuyau d'évacuation d'air (1) - en gris - env. 5 cm en amont du pont d'adaptateur (coupe-
tuyaux).
2. Dégager le tuyau d'amenée d'air (2) du pont d'adaptateur (mandrin
correspondante).
3. Retirer du pont d'adaptateur le connecteur électrique enfichable (3). Débloquer le verrouillage avec
un outil approprié.
J
4. Retirez le cache (1) du model EPS par le haut.
5. Enlevez le collier serre-câbles (3).
6. Déverrouillez le connecteur électrique (2) et enlevez le câble EPS. Gardez le câble pour remonter le
module EPS sur le siège de série.
7. Desserrez les trois vis (4) qui se trouvent sur le support de l'accoudoir et retirez celles-ci (six pans
de 6 / 5). Gardez les vis pour remonter le module EPS sur le siège de série.
8. Ranger précautionneusement l'accoudoir et le module EPS pour les réuitiliser sur le siège RECARO.
RECARO Automotive Seating
1 Tuyau d'évacuation d'air
2 Tuyau d'amenée d'air
3 Raccords électriques

14 mm ou noix
1 Cache module EPS
2 Raccord électrique
3 Collier serre-câbles
4 Vis support d'accoudoir
