3.4 Smontaggio del modulo EPS 2 e del ponte adattatore

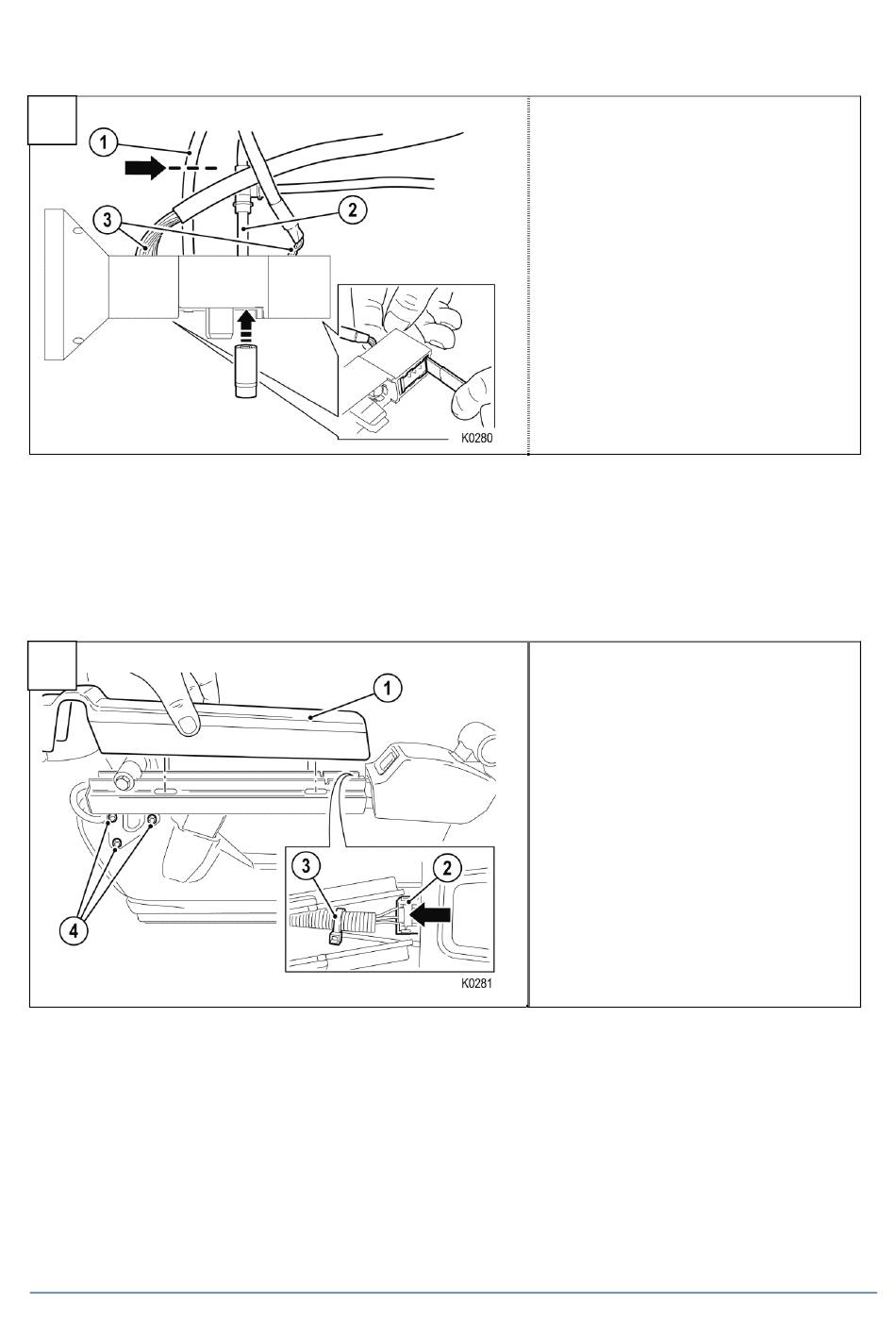

I
1. Staccare il flessibile aria di scarico (1) - colore grigio - ca. 5 cm prima del ponte adattatore
(taglierina).
2. Staccare il collegamento del flessibile aria di alimentazione (2) dal ponte adattatore (mandrino
mm o noce corrispondente).
3. Staccare il collegamento a spina elettrico (3) dal ponte adattatore. Allentare il collegamento a
incastro con l'ausilio adatto.
J
4. Tirandola verso l'alto, togliere la copertura (1) del modulo EPS 2.
5. Togliere la fascetta serracavi (3).
6. Sbloccare il connettore elettrico (2) e togliere il cavo EPS. Conservare il cavo per il rimontaggio del
modulo EPS sul sedile di serie.
7. Allentare le tre viti (4) sul supporto del bracciolo e toglierle (esagono incassato da 6/5). Conservare
le viti per il rimontaggio del modulo EPS sul sedile di serie.
8. Posare con cautela il bracciolo con il modulo EPS, sarà necessario per il riutilizzo sul sedile
RECARO.
RECARO Automotive Seating
1 Flessibile aria di scarico
2 Flessibile aria di alimentazione
3 Collegamenti elettrici
1 Copertura modulo EPS
2 Collegamento elettrico
3 Fascetta serracavi
4 Viti supporto bracciolo

14
