Módulo de electrónica
es-76

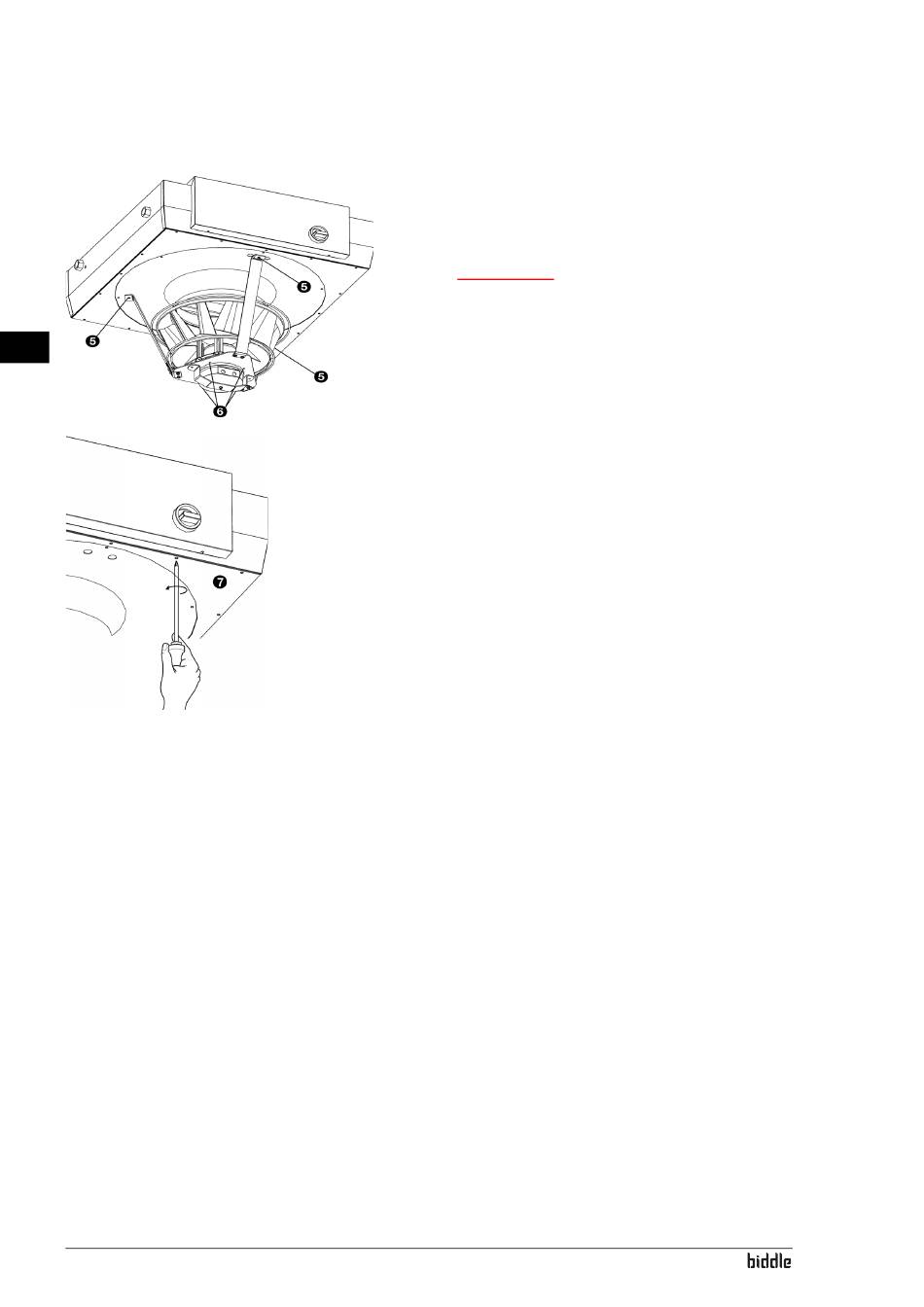

6. El ventilador se fija a la caja mediante un bastidor (tres
soportes y un "asiento del ventilador"). Afloje los tres
pernos 5 que fijan este bastidor a la caja.
Precaución:
c
El ventilador es pesado y se caerá si afloja los
pernos. Sujete firmemente el ventilador.
7. El ventilador se fija al bastidor con cuatro pernos 6. Afloje
los pernos.
8. La placa de la base se fija a la caja mediante 16 (NOZ
o 20 (NOZ
50) tornillos. Afloje esos tornillos 7 y quite
2
la placa de la base.
9. Móntelo todo en orden inverso al usado para el
desmontaje. En caso necesario, alargue el cable eléctrico.
Véase también:
1
"Sustitución del interruptor de aislamiento" en la página 1
Solo para las unidades equipadas con el control
automático CHIPS
La unidad contiene un módulo de electrónica. En función de la
versión, el módulo puede componerse de los elementos
siguientes:
•
el transformador;
•
la tarjeta del circuito de control;
•
la placa de conexión;
•
los fusibles.
•
los filtros
•
el reactor
C
ALENTADOR DE AIRE
25)
