Montaje Y Conexión Del Panel De Control - Biddle Noz2 Manual

M NOZ2
ANUAL DEL MODELO
versión
Manual 6.0 (23-03-2017)
• Solo unidades de la misma serie de productos, con el
mismo tipo de batería y de la misma capacidad, pueden
aplicarse en combinación con un único panel de control.
• Configure cualquier unidad individual como la principal. La
secuencia de las unidades conectadas no es importante.
• Conecte el panel de control y los componentes de control
externos a la unidad maestra.
Nota:
n
La unidad maestra puede reconocerse por tener
añadido "Auto" en el nombre del tipo de la placa de
identificación.
Nota:
n
NO extraiga los puentes de entrada de control
externos de las otras unidades.
Funcionamiento sin panel de control
La unidad se puede hacer funcionar sin panel de control. En
ese caso, desmonte únicamente el panel de control después de
acabar con la instalación.
2.10.2 Montaje y conexión del panel de control

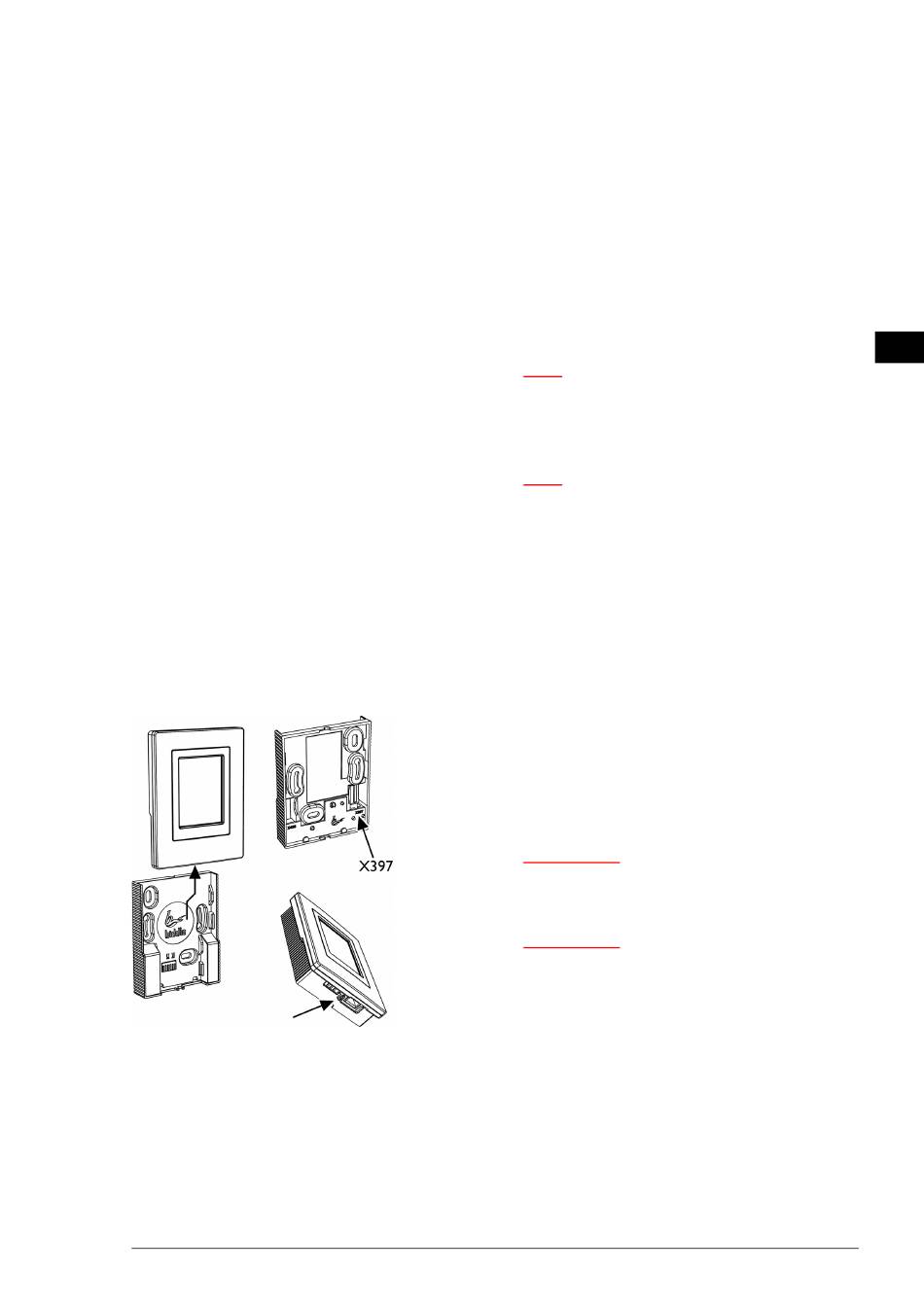

1. Tienda el cable de control.
2. Deslice el panel de control hacia afuera para sacarlo del
soporte de pared.
3. Conecte el cable de control al terminal X397.
Precaución:
c
Asegúrese de que la superficie de la pared situada
detrás del soporte sea regular.
Precaución:
c
Coloque el panel de control en la caja suministrada
si se requiere una clase de protección IP54. Las
aperturas para la guía de cables deben estar en la
parte inferior.
