2.11.4 Conexión de la unidad a Modbus
Nota:
n
Encontrará un manual detallado sobre la conexión y
el usode ModBus (y quizá de BACnet) en:
www.biddle.info.
Parámetros de comunicación
El sistema Modbus debe cumplir con los siguientes parámetros
de comunicación:
PARÁMETRO DE COMUNICACIÓN
Velocidad en baudios
DATOS
Paridad
Bits de parada
El tiempo de respuesta entre la unidad y Modbus es de 4,2 ms.

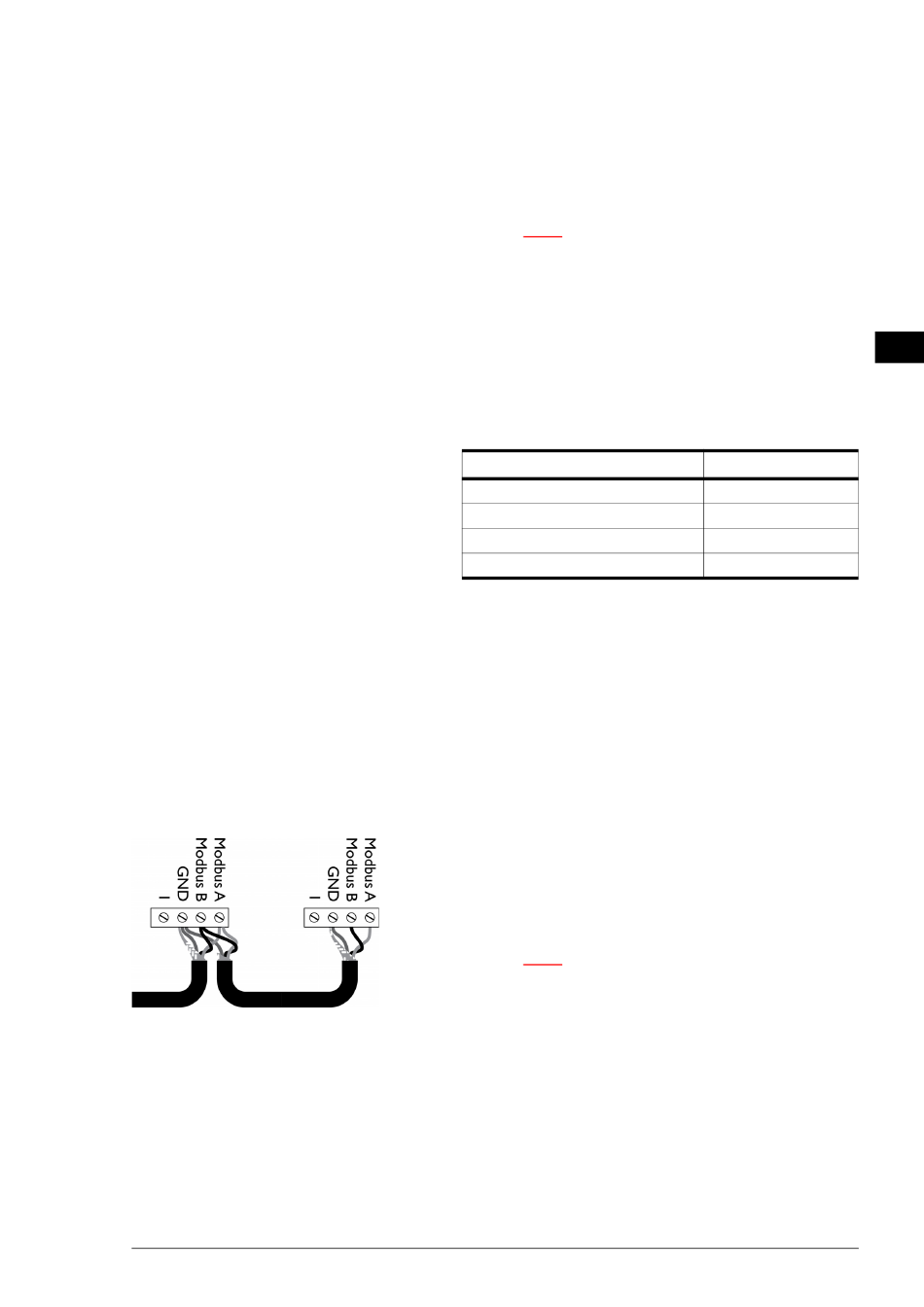

Cableado
Se debe usar un cable de par trenzado para la conexión al
sistema Modbus. El cable debe tener, además, un tercer hilo
para la conexión a tierra. Normalmente se usa un cable de par
trenzado de cuatro polos; un par se utiliza para la
comunicación y uno de los hilos del otro par se utiliza para lo
conexión a tierra (GND).
Modbus A = -
Modbus B = +
GND = tierra
Nota:
n
Si no hay comunicación, puede deberse a una
conexión incorrecta del cableado. Intercambie los
cables A- y B+.
I
NSTALACIÓN
es
VALOR
9600
8
ninguno
1
