4. Atornille el soporte de pared a la caja de conexiones o a la
pared.
Precaución:
c
Antes de volver a colocar el panel de control en el
soporte de pared, hay que encender la fuente de
alimentación de todas las unidades conectadas.
2.10.3 Conexión del panel de control a la unidad
Advertencia:
w
Asegúrese de que el grupo eléctrico con el
que está trabajando esté apagado.
1. Tienda el cable de control hacia la unidad

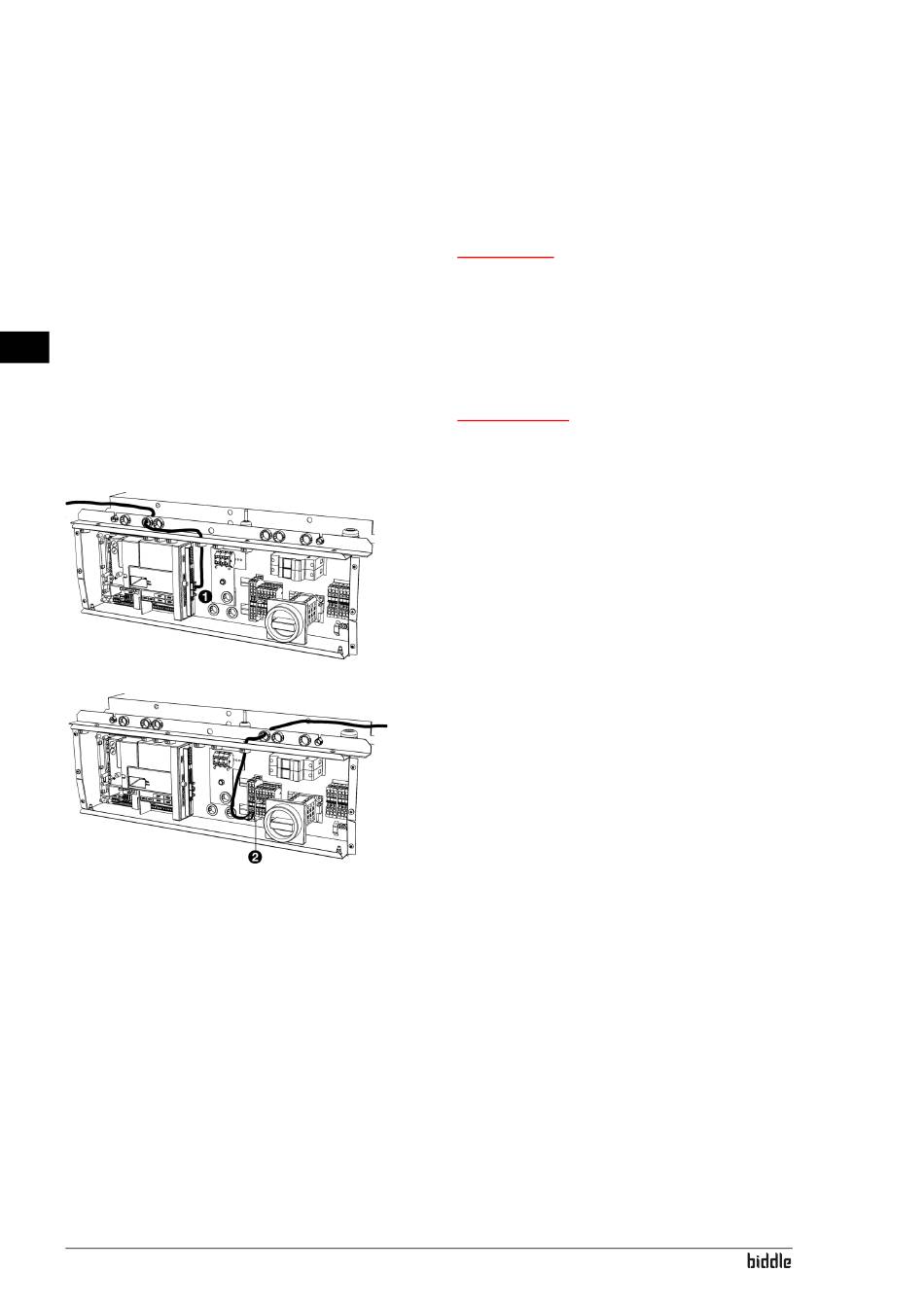

2. Conecte el cable al bloque de terminales X530 1, según el
diagrama de cableado.
Conexión de varias unidades con un único panel de
control
1. Tienda un cable de dos hilos entre las cajas del sistema
electrónico de las unidades que va a conectar.
2. Introduzca el cable en las cajas del sistema electrónico de
las dos unidades.
3. Conecte el cable de las dos unidades al bloque de
terminales X60 2, según el diagrama de cableado.
4. Repita todos los pasos para cada unidad que conecte.
