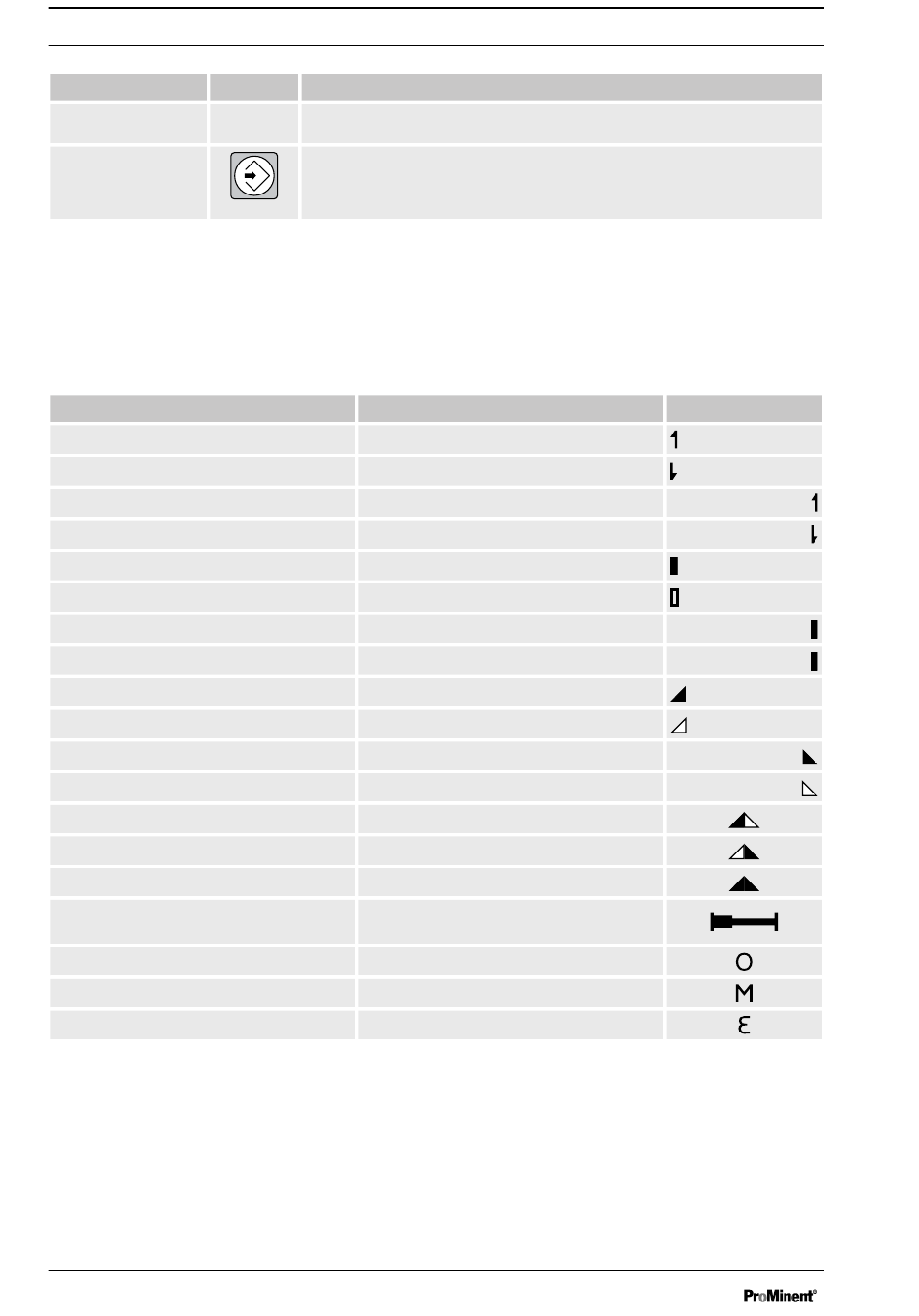

8.1 Símbolos de la pantalla de visualización DULCOMETER
Significado
Violación del valor límite relé 1 arriba
Violación del valor límite relé 1 abajo
Violación del valor límite relé 2 arriba
Violación del valor límite relé 2 abajo
Bomba de dosificación 1 control desc.
Bomba de dosificación 1 control conec.
Bomba de dosificación 2 control desc.
Bomba de dosificación 2 control conec.
Válvula magnética 1 control desc.
Válvula magnética 1 control conec.
Válvula magnética 2 control desc.
Válvula magnética 2 control conec.
Abrir relé control servomotor
Cerrar relé control servomotor
Servomotor sin control
Indicación de la posición del servomotor
Tecla de detención pulsada
Dosificación manual
Fallo
A7 - 38
Función
Para iniciar o detener la función de regulación y la función de dosifica‐
ción.
Tecla ENTRADA DE DATOS
Para aceptar, confirmar o guardar un valor o un estado que aparezca
indicado. Para confirmar la alarma.
La pantalla de visualización del regulador DULCOMETER
utiliza los siguientes símbolos:
Comentario
Símbolo a la izquierda
Símbolo a la izquierda
Símbolo a la derecha
Símbolo a la derecha
Símbolo a la izquierda
Símbolo a la izquierda
Símbolo a la derecha
Símbolo a la derecha
Símbolo a la izquierda
Símbolo a la izquierda
Símbolo a la derecha
Símbolo a la derecha
Al abrir de izquierda a derecha la barra
aumenta la longitud.
