Parámetro de medición del bromo
27.2.2 Instalación eléctrica del sensor DULCOTEST
ppm, BRE 1-mA-2 ppm y BRE 2-mA-10 ppm
Indicaciones generales de seguridad
Instalación eléctrica

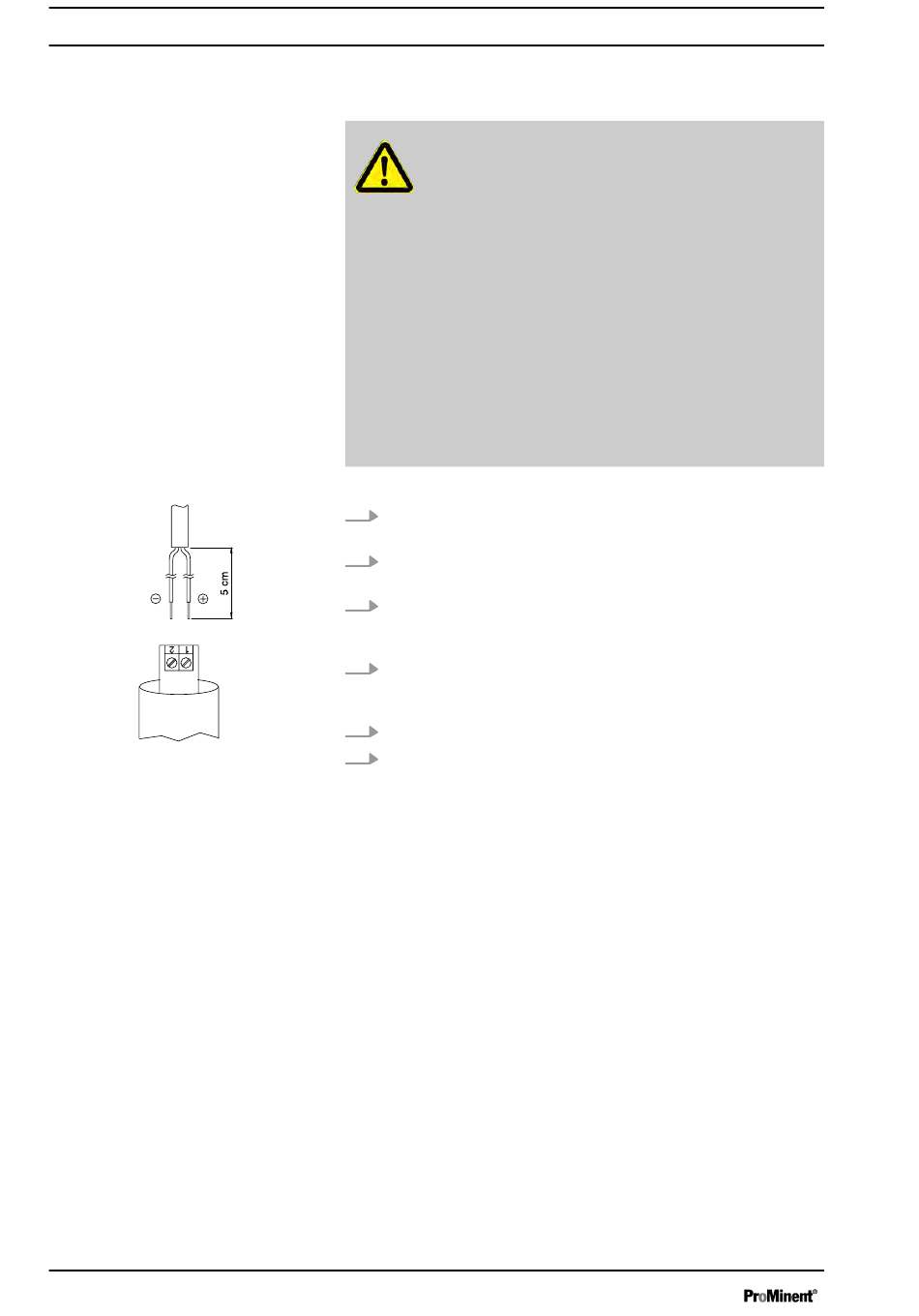

Fig. 94: Conexión eléctrica del sensor
A26 - 248
®
¡CUIDADO!
Debe instalarse de manera que la tensión de alimenta‐
ción del regulador nunca descienda. Una tensión de
alimentación insuficiente es causa de un valor medido
erróneo y puede provocar peligrosas dosificaciones en
exceso dentro de un circuito de regulación.
– El sensor BRE es un sensor con interfaz de dos
conductores pasivo de 4-20 mA. La alimentación de
la corriente se realiza externamente, es decir,
mediante el aparato de medición y regulación. En la
conexión del regulador DULCOMETER
nent se cumplen automáticamente las condiciones
de seguridad para la interfaz.
– Para la conexión eléctrica del sensor con el aparato
de medición utilice únicamente cables de medición
de 4 mm de diámetro.
1. Gire el adaptador del sensor un cuarto de vuelta en sentido
horario y extráigalo.
2. Quite aprox. 5 cm del asilamiento exterior del cable de medi‐
ción, de forma que puedan verse los dos hilos.
3. Afloje la rosca M12 y pase el cable de dos hilos. En el
sensor, deje un exceso de cable de medición de dos hilos de
aprox. 5 cm.
4. Pele los dos extremos del cable y empálmelos en el borne
como indica la figura, (utilice el destornillador adjunto).
1 = Positivo, 2 = Negativo.
5. Apriete la rosca M12.
6. Apriete la parte superior del sensor girando hasta el tope en
sentido horario.
Puesta en marcha
BRE para bromo BRE 1-mA-10
de ProMi‐
®
