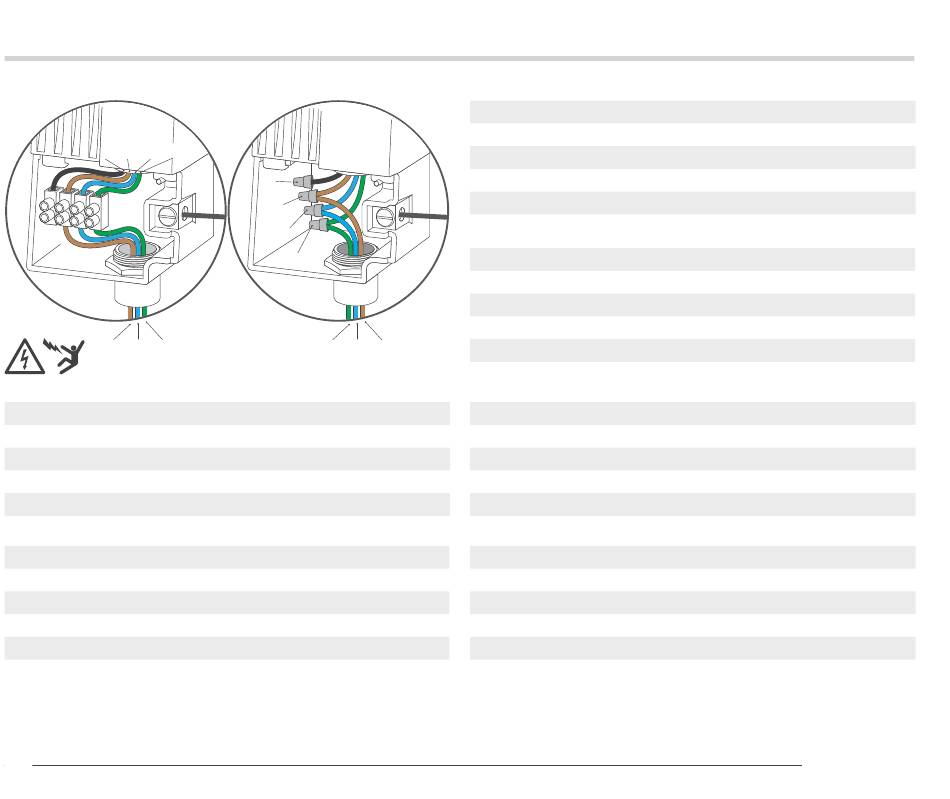

Wiring Your Controller
230V-Wire Block
➊ ➋ ➌ ➍
➎ ➏ ➐
120V Connections
Transformer Wire
➊ Black 120V (not used)
➋ Brown 230V Hot
➌ Blue Neutral
➍ Green Ground
230 VAC Anschlüsse
DE Transformatorkabel
➊ Schwarz 120V (nicht verwendet)
➋ Braun 230V Heiß
➌ Blau Neutral
➍ Grün Erdung
14
230V-Wire Nut
➊
➋
➌
➍
➐ ➏ ➎
Power Source
- - -
➎ Brown 230V Hot
➏ Blue or White Neutral
➐ Green Ground
Stromquelle
- - -
➎ Braun 230V Heiß
➏ Blau oder Weiß Neutral
➐ Grün Erdung
Onexiones 230 VCA
ES Cable del transformador
➊ Negro 120V (no utilizado)
➋ Marrón 230V Fase
➌ Azul Neutral
➍ Verde Tierra
Branchements 230 VCA
FR Câble du transformateur
➊ Noir 120V (non utilisé)
➋ Marron Phase 230V
➌ Bleu Neutre
➍ Vert Terre
Collegamenti 230 VAC
IT Filo trasformatore
➊ Nero 120 V (non usato)
➋ Marrone 230 V caldo
➌ Blu Neutro
➍ Verde Messa a terra
Conexões 230 VCA
PT Fio transformador
➊ Preto 120 V (não usado)
➋ Marrom 230 V quente
➌ Azul Neutro
➍ Verde Terra
Fuente de alimentación
- - -
➎ Negro 230V Fase
➏ Azul o blanco Neutral
➐ Verde Tierra
Source d'alimentation
- - -
➎ Marron Phase 230 V
➏ Bleu ou blanc Neutre
➐ Vert Terre
Fonte di alimentazione
- - -
➎ Marrone 230 V caldo
➏ Blu o Bianco Neutro
➐ Verde Messa a terra
Fonte de alimentação
- - -
➎ Marrom 230 V quente
➏ Branco Neutro
➐ Verde Terra
