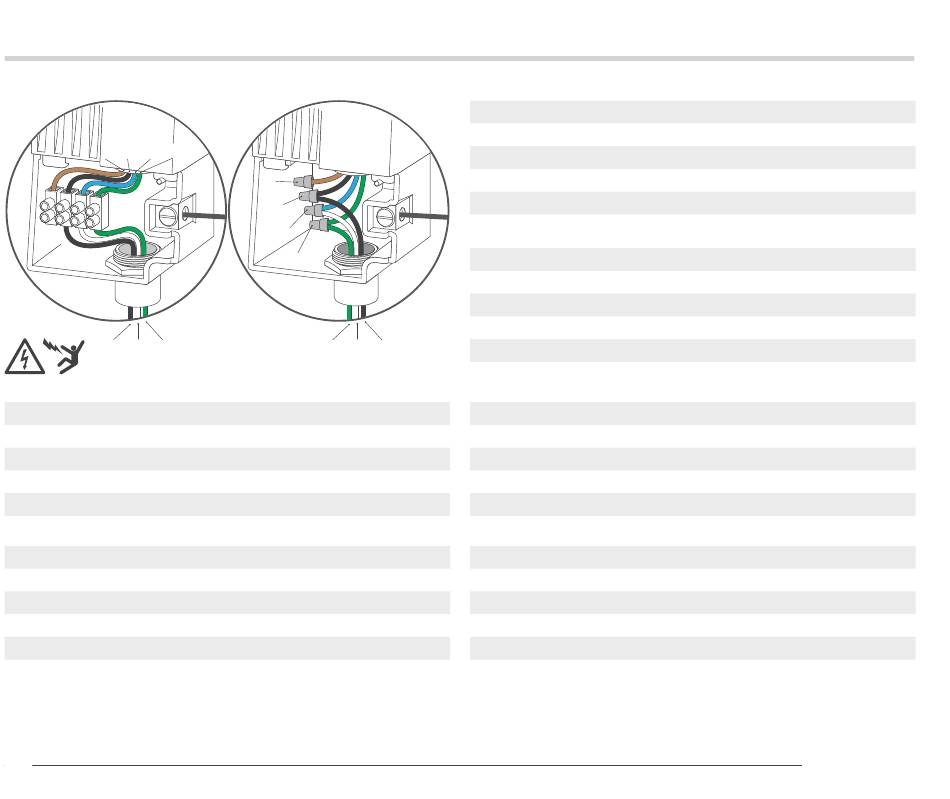

Wiring Your Controller
120V-Wire Block
➊ ➋ ➌ ➍
➎ ➏ ➐
120 VAC Connections
Transformer Wire
➊ Brown 230V (not used)
➋ Black 120V Hot
➌ Blue Neutral
➍ Green Ground
120 VAC Anschlüsse
DE Transformatorkabel
➊ Braun 230V (nicht verwendet)
➋ Schwarz 120V Heiß
➌ Blau Neutral
➍ Grün Erdung
12
120V-Wire Nut
➊
➋
➌
➍
➐ ➏ ➎
Power Source
- - -
➎ Black 120V Hot
➏ White Neutral
➐ Green Ground
Stromquelle
- - -
➎ Schwarz 120V Heiß
➏ Weiß Neutral
➐ Grün Erdung
Onexiones 120 VCA
ES Cable del transformador
➊ Marrón 230V (no utilizado)
➋ Negro 120V Fase
➌ Azul Neutral
➍ Verde Tierra
Branchements 120 VCA
FR Câble du transformateur
➊ Marron 230V (non utilisé)
➋ Noir Phase 120V
➌ Bleu Neutre
➍ Vert Terre
Collegamenti 120 VAC
IT Filo trasformatore
➊ Marrone 230 V (non usato)
➋ Nero 120 V caldo
➌ Blu Neutro
➍ Verde Messa a terra
Conexões 120 VCA
PT Fio transformador
➊ Marrom 230 V (não usado)
➋ Preto 120 V quente
➌ Azul Neutro
➍ Verde Terra
Fuente de alimentación
- - -
➎ Negro 120V Fase
➏ Blanco Neutral
➐ Verde Tierra
Source d'alimentation
- - -
➎ Noir Phase 120 V
➏ Blanc Neutre
➐ Vert Terre
Fonte di alimentazione
- - -
➎ Nero 120 V caldo
➏ Bianco Neutro
➐ Verde Messa a terra
Fonte de alimentação
- - -
➎ Preto 120 V quente
➏ Branco Neutro
➐ Verde Terra
