ROBO RF DATA LINK BEDIENINGSHANDLEIDING
NL
Interface−firmware
(Bedrijfssysteem voor de ROBO Interface).
Voor de correcte werking van RF−Data−Link is de Interface−firmware vanaf versie 1.53 nodig. De ROBO Pro−versie
1.1.2.41 herkent de versie van de firmware en werkt deze bij. Hiervoor wordt de ROBO Interface met ingebouwde radio-
grafische module met behulp van de USB−kabel op de pc aangesloten en in ROBO Pro de interfacetest geopend.
Wanneer dit nodig is stelt de software voor om de Interface−firmware bij te werken. Volg a.u.b. de aanwijzingen.
RF Data Link−firmware
Ook de beide radiografische modules beschikken elk over eigen firmware. ROBO Pro herkent ook deze firmware en stelt
indien dit nodig is voor om dit bij te werken. Zie voor de werkwijze hoofdstuk 10 "Firmware−update van de radiografische
module".

6 Instellingen in ROBO Pro

In de software ROBO Pro moet in de interfaceopties de interface zijn ingesteld op USB.

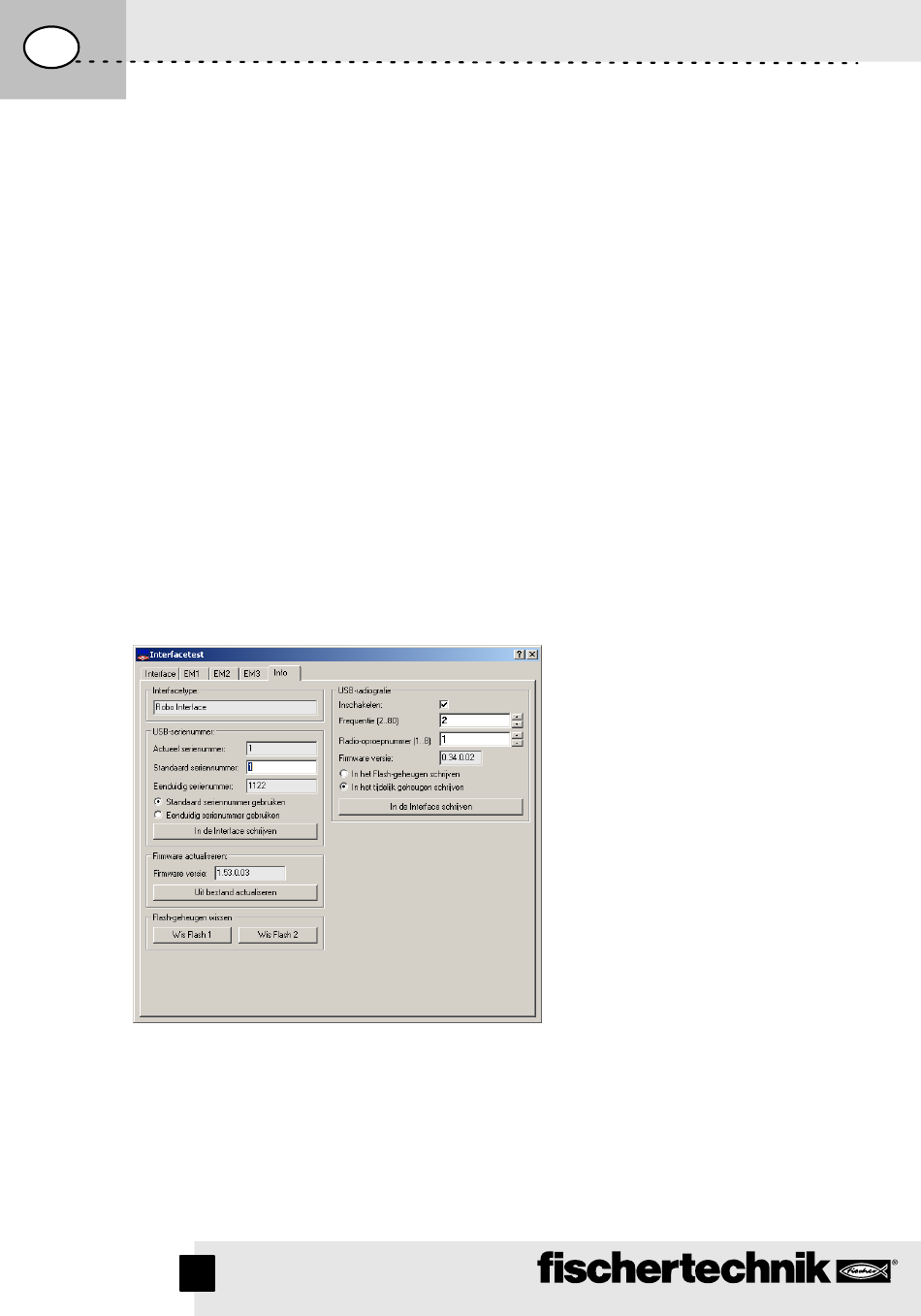

In de interfacetest kunnen onder het tabblad Info verschillende parameters voor de radiografische verbinding
weergegeven c.q. gewijzigd worden:

De radiografische interfacemodule kan in−/uitgeschakeld worden. Door het uitschakelen van de module voorkomt u,
dat de interface via de radiosignalen onbedoeld gegevens ergens anders vandaan ontvangt. Het uitschakelen is alleen
mogelijke wanneer de ROBO Interface met ingebouwde radiografische module via de USB−kabel met de pc is
verbonden. De radiografische pc−module kan niet worden uitgeschakeld.
 Naar Flash−geheugen schrijven: Wijzigingen worden met behulp van deze button naar de hardware gestuurd en blijven
daar permanent opgeslagen (tot de volgende wijziging wordt uitgevoerd).
Naar het tijdelijke geheugen schrijven: Wijzigingen gaan verloren zodra de voedingsspanning van de hardware wordt
onderbroken.
24






 Ingestelde frequentie
(zie hoofdstuk 7 "Onafhankelijke werking
van meerdere RF Data Links")
 Ingestelde radio−oproepnummer
(zie hoofdstuk 8 "Communicatie tussen
2 interfaces")
 Firmware−versie
• van de radiografische pc−module,
indien deze op de USB−kabel is
aangesloten,
• van de radiografische interfacemodule,
indien de interface op de USB−kabel is
aangesloten en daar een radiografische
module ingebouwd en ingeschakeld is.
Zie ook hoofstuk 10 "Firmware−update"
