INFORMACION DE FUNCIONAMIENTO Y SERVICIO
Leer el manual entero para familiarizarse totalmente con este vehículo. Prestar especial atención a todas las Notas, Precauciones y Advertencias
ADVERTENCIA
Para evitar heridas, asegurarse de que la
máquina para montar/ desmontar está anclada
al suelo. Llevar equipo protector OSHA al
montar/desmontar neumáticos.
Si va a desmontarse o montarse el neumático, deben
seguirse las recomendaciones del fabricante de la máquina
para cambiar neumáticos para reducir la posibilidad de que
se produzcan lesiones.
Instalación de las ruedas
PRECAUCION
Para no dañar componentes, no apretar las tuercas
de perno más de 85 ft. lbs. (115 Nm).
NOTA
Es importante seguir el patrón entrecruzado al colocar las
tuercas de perno. De esta manera se garantiza un asiento
uniforme de la rueda contra el cubo.
Con el vástago de la válvula hacia el exterior, montar la
rueda sobre el cubo con tuercas de perno. Apretar con los
dedos las tuercas de perno siguiendo un
entrecruzado (Fig. 15, página 14). A continuación, apretar
las tuercas a 50 - 85 ft. lbs. (70 - 115 Nm) en incrementos
de 20 ft. lbs. (30 Nm), siguiendo el mismo patrón
entrecruzado.
El estilo del
neumático
puede variar
Ref Whi 1

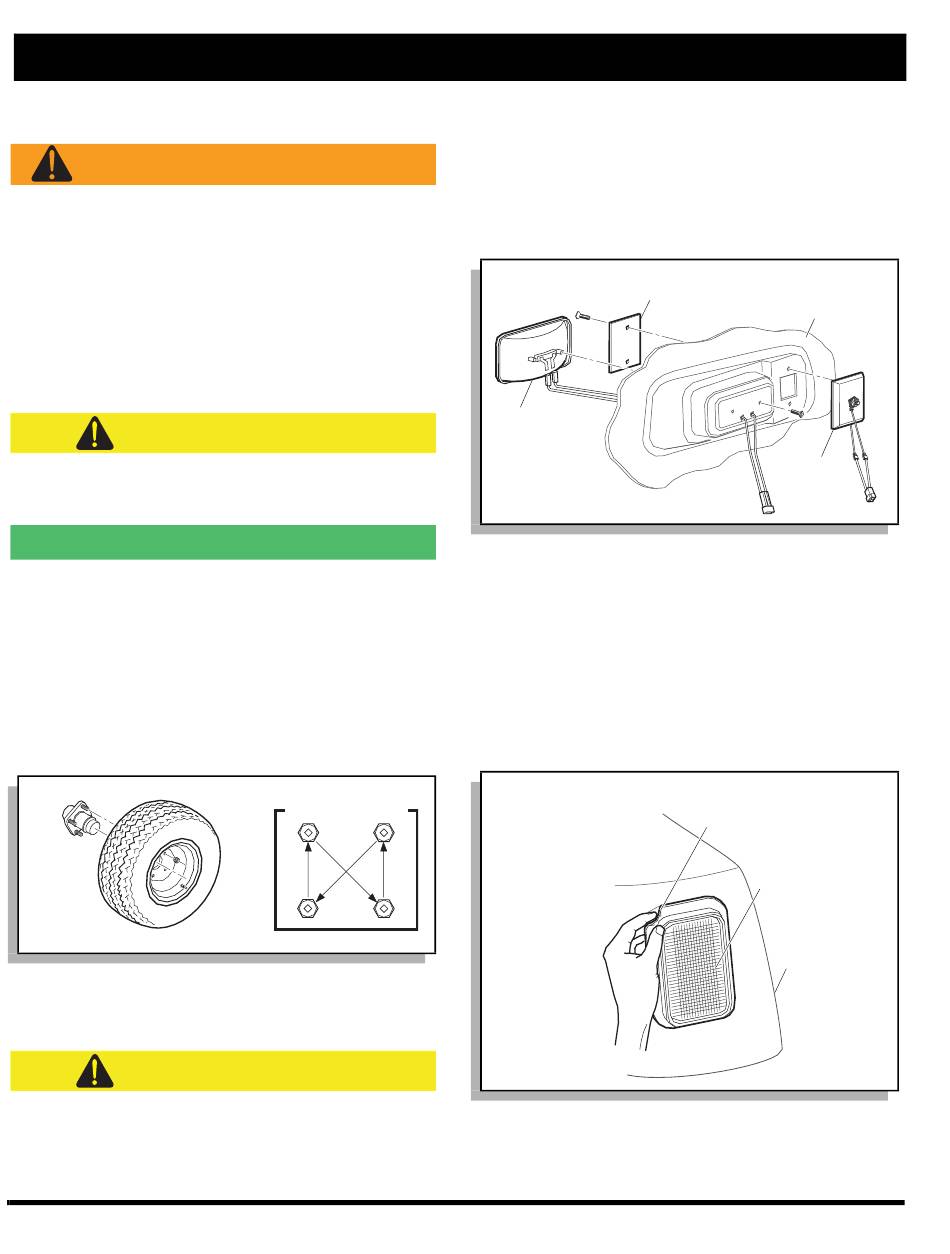

Fig. 15 Instalación de las ruedas

CAMBIO DE BOMBILLAS

PRECAUCION
Para evitar la falla prematura de las bombillas, no
tocar las bombillas nuevas directamente con los
dedos. Emplear toallas de papel limpias y secas para
sujetar la parte de vidrio de la bombilla.
Página 14
patrón
'Secuencia cruzada'
3
1
2
4
Manual del propietario y guía de servicio
Para vehículos con luces delanteras montadas en el capó,
localizar los dos tornillos en la parte trasera del capó que
sujetan las luces delanteras (Fig. 16, página 14). Quitar los
tornillos, sacar las luces delanteras y desconectar los
cables. Conectar los cables a las nuevas luces e instalarlas
en el capó con los tornillos quitados anteriormente.
Lente del indicador de viraje Turn Signal Lens
Bombilla de la
Headlight
luz delantera
Bulb
Ref Hdr 2
Fig. 16 Sustitución de la bombilla del faro delantero
y del indicador de viraje
Para cambiar la bombilla del indicador de viraje, sujetar el
alojamiento del indicador de viraje en la parte trasera del
capó y quitar los dos tornillos de sujetan la lente. Instalar la
bombilla nueva y volver a colocar la lente.
Para cambiar las bombillas de las luces traseras y de freno,
hacer rodar el marco de caucho alrededor de la luz trasera
y quitar la lente. Instalar la bombilla nueva y volver a colocar
la lente.
Ref Tlr 2
Fig. 17 Sustitución de la bombilla del faro trasero y
de la luz de freno
Interior del Inside
capó
of Cowl
Bastidor del
Turn Signal
indicador de
viraje
Housing
Alejar el bisel
del cuerpo
Luz trasera/
freno
Guardabarros
trasero
