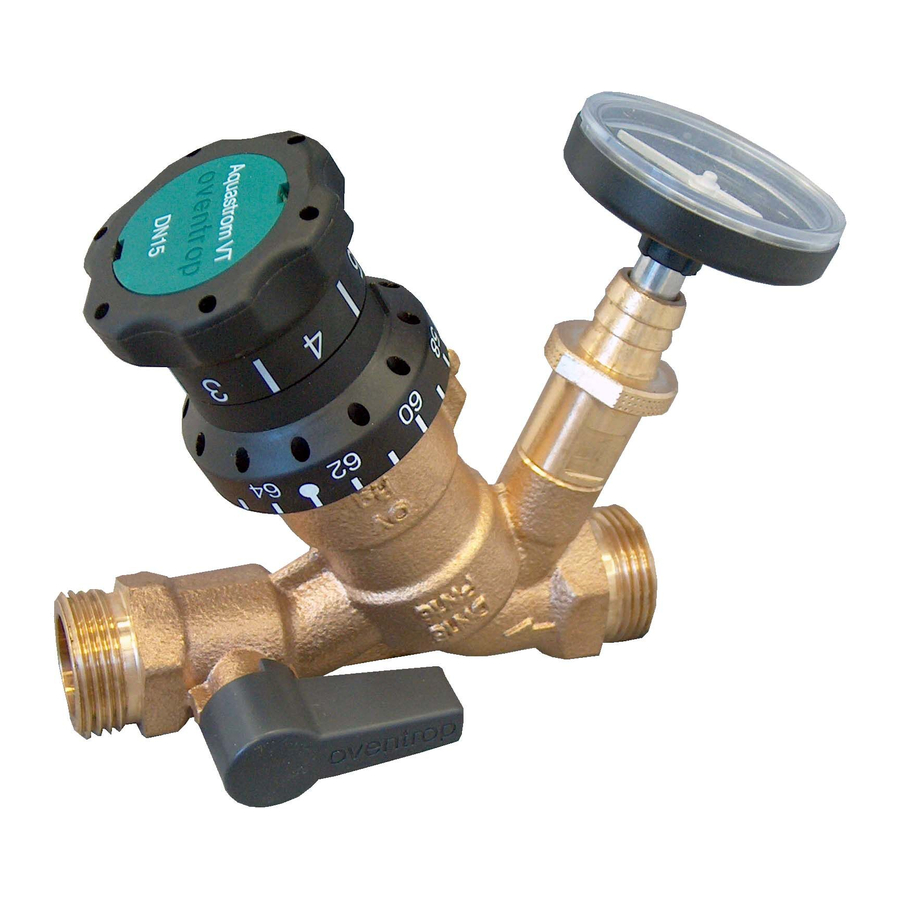

oventrop Aquastrom VT Instrucciones De Instalación Y Funcionamiento
Válvula termostática con preajuste para sistemas de circulación de agua potable
Tabla de contenido
Idiomas disponibles
Idiomas disponibles
Enlaces rápidos
Premium Armaturen + Systeme
„Aquastrom VT"
DE
Thermostatventil mit Voreinstellung
für Trinkwasserzirkulationsanlagen
Einbau- und Betriebsanleitung
1.54/20018
„Aquastrom VT" IG x IG
Art.-Nr.: 4205704/06
„Aquastrom VT" AG x AG
Art.-Nr.: 4206704/06
„Aquastrom VT" Pressanschluss
Art.-Nr.: 4205752/53/54
Thermostatventil mit einstellbarer Temperatur
und voreinstellbarem Restvolumenstrom für
Zirkulationsanlagen PN 16
Vor dem Einbau der Armatur Einbau- und
Betriebsanleitung lesen
Die Einbau- und Betriebsanleitung muss dem Betreiber der Trinkwasseranlage vorliegen
Inhalt
1. Allgemeines . . . . . . . . . . . . . . . . . . . . . . 2
2. Sicherheitshinweise . . . . . . . . . . . . . . . . 2
3. Anwendungsbereich . . . . . . . . . . . . . . . 2
4. Aufbau und Funktion . . . . . . . . . . . . . . . 2
5. Technische Daten . . . . . . . . . . . . . . . . . 4
6. Montage . . . . . . . . . . . . . . . . . . . . . . . . 5
7. Installation . . . . . . . . . . . . . . . . . . . . . . . 6
8. Inbetriebnahme . . . . . . . . . . . . . . . . . . . 6
9. Bedienung . . . . . . . . . . . . . . . . . . . . . . . 6
10. Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . 6
11. Anhang . . . . . . . . . . . . . . . . . . . . . . . . 37
1
Capítulos
Tabla de contenido
Manuales relacionados para oventrop Aquastrom VT
Resumen de contenidos para oventrop Aquastrom VT
- Página 25 “Aquastrom VT” H x H Arts. nº 4205704/06 “Aquastrom VT” M x M Arts. nº 4206704/06 “Aquastrom VT” con conexión por presión Arts. nº 4205752/53/54 Válvula termostática con temperatura ajustable y caudal residual preajustable para sistemas de circulación de agua potable PN16 ¡Lea atentamente estas instrucciones...
-
Página 26: Información General
3. Aplicaciones La válvula tiene equipada adicionalmente una La válvula de circulación de Oventrop “Aqua- válvula de bola de corte, una válvula de vaciado strom VT” se instala en las tuberías de retorno para conexión manguera y la caja aislante. -
Página 27: Ajuste Del Valor Nominal De La Temperatura
Instrucciones de instalación y funcionamiento “Aquastrom VT” 4.2 Ajuste del valor nominal de la Ajuste del caudal temperatura residual termómetro Al dejar fábrica, la válvula esta preajustada a 57ºC. Si la instalación funciona según la W551, el ajuste básico no necesita modificación. -
Página 28: Datos Técnicos
Un sistema de circulación de agua potable puede calcularse usando el programa OV-Plan de Oventrop que puede encontrarse en el CD de Oventrop (disponible sin cargo). ¡Las válvulas de circulación que están mal dimensionadas o mal ajustadas no aseguran el equilibrado hidráulico de los... -
Página 29: Dimensiones
Instrucciones de instalación y funcionamiento “Aquastrom VT” Rango de control recomendado: 55 °C hasta 60 °C Precisión: ± 1°C Posición de instalación: cualquiera pero fácilmente accesible Máx. temperatura ambiente: 90 °C Temperatura de trabajo: 0 hasta 90 ºC Presión de trabajo: 10 bar Art. -
Página 30: Instalación
Instrucciones de instalación y funcionamiento “Aquastrom VT” 10. Accesorios 7. Instalación Asegúrese de que no hay impurezas (como Aislamiento para virutas, cuerda, residuos de soldar o similares) DN15 y DN20 que pueden entrar en el cuerpo ya que podrían Art. nº 4205781 alterar el funcionamiento. -
Página 38: Приложение
Manuale uso e manutenzione “Aquastrom VT” Instrucciones de instalación y funcionamiento “Aquastrom VT” Инструкция по монтажу и эксплуатации „Aquastrom VT“ 11. Appendice/Anexo/Приложение “Aquastrom VT” DN 15 Portata residua/ “Aquastrom VT” DN 15 Portata di disinfezione/ “Aquastrom VT” DN15 Caudal residual/ “Aquastrom VT”... - Página 39 Notizen...
