Motors I Automation I Energy I Transmission & Distribution I Coatings
Frequency Inverter
Convertidor de Frecuencia
Inversor de Frequência

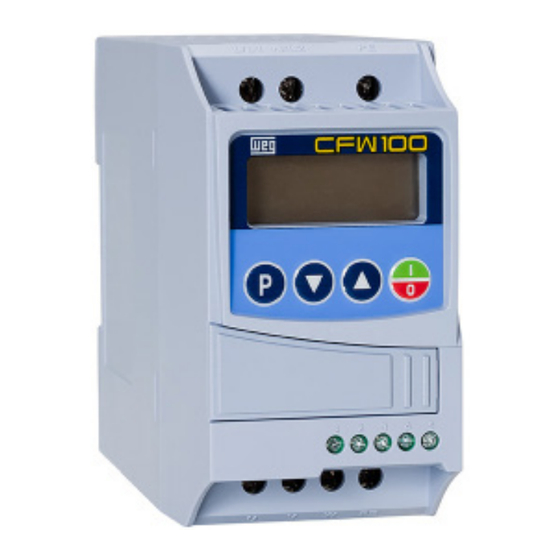

CFW100 V2.4X
Quick Reference of Parameters, Alarms and Faults
Referencia Rápida de los Parámetros, Alarmas y Fallas
Referência Rápida dos Parâmetros, Alarmes e Falhas
Tabla de contenido
loading

Manuales relacionados para WEG CFW100 V2.4X

Resumen de contenidos para WEG CFW100 V2.4X

  • Página 1 Motors I Automation I Energy I Transmission & Distribution I Coatings Frequency Inverter Convertidor de Frecuencia Inversor de Frequência CFW100 V2.4X Quick Reference of Parameters, Alarms and Faults Referencia Rápida de los Parámetros, Alarmas y Fallas Referência Rápida dos Parâmetros, Alarmes e Falhas...
  • Página 27 Referencia Rápida de los Parámetros, Alarmas y Fallas Serie: CFW100 Idioma: Español N º do Documento: 10001432616 / 06 Versión de Software: 2.4X Fecha de Publicación: 01/2015...

  • Página 29: Descripción

    Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P000 Acceso a los Parámetros 0 a 9999 P001 Referencia Velocidad 0 a 9999 P002 Velocidad de Salida (Motor) 0 a 9999 P003 Corriente del Motor 0,0 a 10,0 A P004...
  • Página 30 Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P027 Config. Accesorio 0 = Sin Accesorio 1 = Reservado 2 = CFW100-IOAR 3 = CFW100-CCAN 4 = CFW100-CBLT 5 = Reservado 6 = CFW100-IOADR 7 = CFW100-IOA 8 = CFW100-IOD P029...
  • Página 31 Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P106 Tiempo Acel. R. Emer. 0,1 a 999,9 s 5,0 s P107 Tiempo Desac. R. Emer. 0,1 a 999,9 s 5,0 s P120 Backup de la Ref.
  • Página 32 Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P156 Corr. Sobrecarga 0,1 a 2xI 1,2xI P178 Flujo Nominal 50,0 a 150,0 % 100,0 % V V W P200 Contraseña 0 = Inactiva 1 = Activa 2 a 9999 = Nueva Contraseña...
  • Página 33 Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P220 Selección Fonte LOC/REM 0 = Siempre Local 1 = Siempre Remoto 2 a 3 = Sin Función 4 = DIx 5 = Serial/USB (LOC) 6 = Serial/USB (REM) 7 a 8 = Sin Función 9 = CO/DN (LOC)
  • Página 34 Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P224 Selección Gira/Para LOC 0 = Teclas HMI 1 = DIx 2 = Serial/USB 3 = Sin Función 4 = CO/DN 5 = SoftPLC P225 Selección JOG LOC 0 = Inactivo...
  • Página 35 Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P251 Función de la Salida AO1 0 = Ref. Veloc. 1 = Sin Función 2 = Veloc. Real 3 = Sin Función 4 = Sin Función 5 = Corriente Salida 6 = Sin Función 7 = Corriente Activa...
  • Página 36 Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P263 Función de la Entrada DI1 0 = Sin Función 1 = Gira/Para 2 = Habilita General 3 = Parada Rápida 4 = Avance 5 = Retorno 6 = Enciende 7 = Apaga...
  • Página 37 Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P264 Función de la Entrada DI2 Ver opciones en P263 P265 Función de la Entrada DI3 Ver opciones en P263 P266 Función de la Entrada DI4 Ver opciones en P263 P267 Función de la Entrada DI5...
  • Página 38 Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P275 Función de la Salida DO1 0 = Sin Función 1 = F* ≥ Fx 2 = F ≥ Fx 3 = F ≤ Fx 4 = F = F* 5 = Sin Función 6 = Is >...
  • Página 39 Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P290 Corriente Ix 0 a 10,0 A 1,0xInom P295 Corr. Nom. Inv. 1,6 a 15,2 A Conforme modelo del convertidor P296 Tensión Nominal Red 0 a 1 = Reservado ro, cfg 2 = 200 - 240 V...
  • Página 40 Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P320 Flying Start/Ride-Through 0 = Inactivas 1 = Flying Start 2 = FS / RT 3 = Ride-Through P331 Rampa de Tensión 0,2 a 60,0 s 2,0 s P332 Tiempo Morto...
  • Página 41 Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P682 Control Serial Bit 0 = Habilita Rampa Bit 1 = Habilita General Bit 2 = Girar Horario Bit 3 = Habilita JOG Bit 4 = Remoto Bit 5 = 2ª...
  • Página 42 Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P710 Instancias I/O DNet 0 = ODVA Basic 2W (**) 1 = ODVA Extend 2W 2 = Especif. Fab. 2W 3 = Especif. Fab. 3W 4 = Especif.
  • Página 43 Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P840 Estado Teclas Control 2 o 802 = On/Off 6 o 806 = Flecha Hacia Abajo 8 o 808 = Flecha Hacia Arriba 9 o 809 = Directo/Reverso B o 80B = Programador F o 80F = Función Esp.
  • Página 44 Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P926 Parámetro SoftPLC 17 -9999 a 9999 P927 Parámetro SoftPLC 18 -9999 a 9999 P928 Parámetro SoftPLC 19 -9999 a 9999 P929 Parámetro SoftPLC 20 -9999 a 9999 P930 Parámetro SoftPLC 21...
  • Página 45 Referencia Rápida de los Parámetros, Alarmas y Fallas Ajuste de Parám. Descripción Rango de Valores Prop. Fábrica P958 Parámetro SoftPLC 49 -9999 a 9999 P959 Parámetro SoftPLC 50 -9999 a 9999 (*) Disponible solamente cuando algún accesorio de expansión de IO’s (CFW100-IOA, CFW100-IOAR, CFW100- IOADR y CFW100-IOD) esté...
  • Página 46 Referencia Rápida de los Parámetros, Alarmas y Fallas Falla / Alarma Descripción Causas Probables „ A046 Alarma de sobrecarga en el motor. Ajuste de P156, P157 y P158 con valor bajo para el Carga Alta en el motor utilizado. „ Motor Carga alta en el eje del motor.
  • Página 47 Referencia Rápida de los Parámetros, Alarmas y Fallas Falla / Alarma Descripción Causas Probables „ A135 Control de errores de comunicación Verificar los tiempos programados en el maestro y Node Guarding/ CANopen detectó error de en el esclavo para intercambio de mensajes. Para Heartbeat comunicación utilizando el evitar problemas debido a atrasos en la transmisión...
  • Página 48 Referencia Rápida de los Parámetros, Alarmas y Fallas Falla / Alarma Descripción Causas Probables „ A712 Ocurre cuando se intenta copiar el Intento de copiar aplicativo WLP protegido contra SPLC protegido aplicativo SoftPLC protegido contra copias (“nunca permite copiar”). „ contra copia copias.
  • Página 49 Referencia Rápida de los Parámetros, Alarmas y Fallas Falla / Alarma Descripción Causas Probables „ F072 Falla de Sobrecarga en el motor (60 s Ajuste de P156, P157 y P158 muy bajo en relación a Sobrecarga en el en 1,5xInom). la corriente de operación del motor.
  • Página 50 Referencia Rápida de los Parámetros, Alarmas y Fallas Falla / Alarma Descripción Causas Probables „ F235 Control de errores de Verificar los tiempos programados en el maestro y Node Guarding/ comunicación CANopen detectó en el esclavo para intercambio de mensajes. Para Heartbeat error de comunicación utilizando el evitar problemas debido a atrasos en la transmisión...
