PE-455
MEDIDOR DE AISLAMIENTO
INSULATION TESTER
- 0 MI1317 -

Capítulos

Tabla de contenido
loading

Manuales relacionados para Promax PE-455

Resumen de contenidos para Promax PE-455

  • Página 1 PE-455 MEDIDOR DE AISLAMIENTO INSULATION TESTER - 0 MI1317 -...
  • Página 3 NOTAS SOBRE SEGURIDAD Antes de manipular el equipo leer el manual de instrucciones y muy especialmente el apartado PRESCRIPCIONES DE SEGURIDAD. El símbolo sobre el equipo significa "CONSULTAR EL MANUAL DE INSTRUCCIONES". En este manual puede aparecer también como símbolo de advertencia o precaución.
  • Página 5 SUMARIO CONTENTS Manual español................English manual ................

  • Página 7: Tabla De Contenido

    MANUAL DE INSTRUCCIONES. PE-455 Í N D I C E 1. GENERAL........................1 Características ....................1 Especificaciones....................1 2. PRESCRIPCIONES DE SEGURIDAD ..............3 Generales......................3 Ejemplos Descriptivos de las Categorías de Sobretensión ........ 4 3. DESCRIPCIÓN DEL PRODUCTO ................5 4.
  • Página 8 MANUAL DE INSTRUCCIONES. PE-455...

  • Página 9: General

    MANUAL DE INSTRUCCIONES. PE-455 MEDIDOR DE AISLAMIENTO PE-455 1. GENERAL 1.1 Características • Pantalla LCD de gran tamaño. • Tres tensiones de prueba de aislamiento: 250 V, 500 V, 1000 VDC. • Indicación de alerta de tensión externa. • Descarga del circuito automática.

  • Página 10: Recomendaciones Acerca Del Embalaje

    MANUAL DE INSTRUCCIONES. PE-455 Tensión AC Escala 0 — 600 V Resolución ± 1,5% lectura ± 3 dígitos Precisión Margen de frecuenc. de red 40 — 120 Hz Resistencia Rango Resolución Mínima Precisión 20 MΩ ± (1,5% lectura + 3 dígitos) 200 MΩ...

  • Página 11: Prescripciones De Seguridad

    MANUAL DE INSTRUCCIONES. PE-455 2. PRESCRIPCIONES DE SEGURIDAD 2.1 Generales Este equipo puede ser utilizado en instalaciones con Categoría de Sobretensión III y ambientes con Grado de Polución 2. (Ver 2.2) Al emplear cualquiera de los siguientes accesorios debe hacerse sólo con los tipos...

  • Página 12: Ejemplos Descriptivos De Las Categorías De Sobretensión

    MANUAL DE INSTRUCCIONES. PE-455 Símbolos relacionados con la seguridad: 2.2 Ejemplos Descriptivos de las Categorías de Sobretensión Cat I Instalaciones de baja tensión separadas de la red. Cat II Instalaciones domésticas móviles. Cat III Instalaciones domésticas fijas. Cat IV Instalaciones industriales.

  • Página 13: Descripción Del Producto

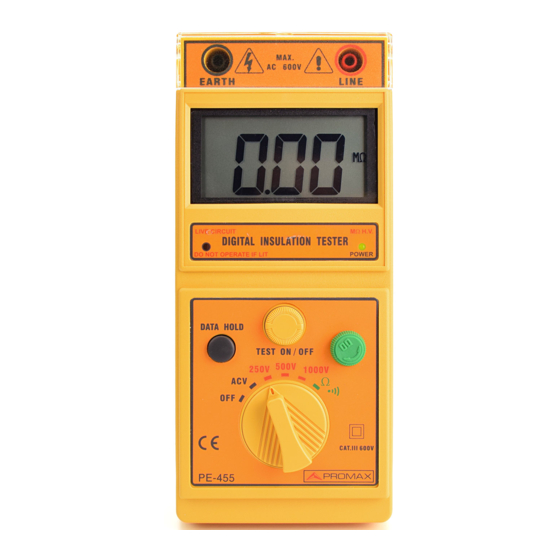

    MANUAL DE INSTRUCCIONES. PE-455 3. DESCRIPCIÓN DEL PRODUCTO 1. Terminales de conexión 2. Pantalla de cristal líquido (LCD) 3. Indicador LED de alimentación 4. Indicador LED de tensión externa (LIVE CIRCUIT) 5. Botón de memorización de lecturas (DATA HOLD) 6. Botón TEST ON/OFF para iniciar y parar un test 7.
  • Página 14 MANUAL DE INSTRUCCIONES. PE-455 Página 6 11/2014...

  • Página 15: Métodos De Medida

    MANUAL DE INSTRUCCIONES. PE-455 4. MÉTODOS DE MEDIDA PRECAUCIONES DE OPERACIÓN Respetar todas las precauciones de seguridad cuando el selector rotativo FUNCTION esté colocado en las posiciones 250 V, 500 V, 1000 V. Conectar las puntas de prueba al circuito bajo prueba antes de activar el botón TEST. No tocar los clips terminales de las puntas de prueba mientras esté...
  • Página 16 MANUAL DE INSTRUCCIONES. PE-455 − Seleccionar las pruebas de tensión deseadas (250 V, 500 V o 1000 V) girando el selector rotativo FUNCTION. − Conectar las puntas de prueba al instrumento y al circuito a comprobar. (Consultar el diagrama de conexionado). Si el indicador "LIVE CIRCUIT" está...
  • Página 17 MANUAL DE INSTRUCCIONES. PE-455 • Prueba de tensión AC: Colocar el selector rotativo FUNCTION en la posición ACV. Conectar las puntas de prueba al circuito a medir. Pulsar el botón TEST y tomar la lectura del valor de la resistencia que aparece en la pantalla LCD.
  • Página 18 MANUAL DE INSTRUCCIONES. PE-455 Página 10 11/2014...

  • Página 19: Mantenimiento

    MANUAL DE INSTRUCCIONES. PE-455 5. MANTENIMIENTO 5.1 Sustitución de la pila ATENCIÓN: Desconectar todas las puntas de prueba antes de abrir la tapa para cambiar las pilas. 1. Desatornillar y retirar la tapa posterior del compartimiento de las pilas. 2. Sustituir con seis pilas de 1,5 V tipo R6 ó LR6, respetando la correcta polaridad.

  • Página 20: Limpieza Y Almacenamiento

    MANUAL DE INSTRUCCIONES. PE-455 5.3 Limpieza y almacenamiento PRECAUCIÓN: Para evitar descargas eléctricas o daños en el medidor, evite que entre agua dentro de la caja. Periódicamente limpiar la caja con un trapo humedecido con detergente; no utilizar disolventes abrasivos.
