E/S analógica

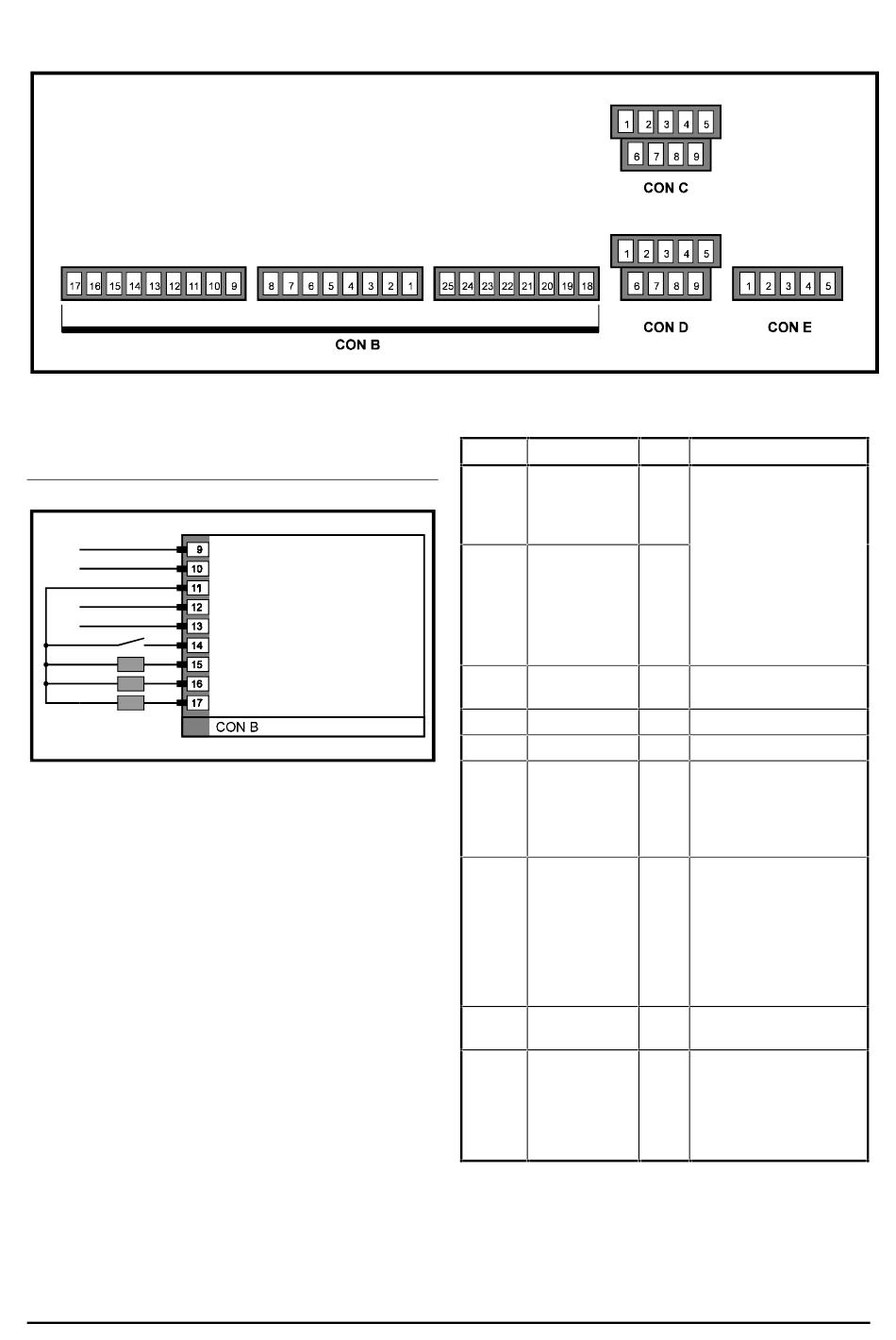

Figura 4–10 DB1500, DB2200 Disposición de los conectores de señales de control en el panel frontal
CON B – Conexiones E/S analógica
Figura 4–11 Entradas y salidas analógicas
Entradas analógicas
Impedancia de entrada: 10kΩ
Salidas analógicas
Impedancia de salida: 1kΩ
DigitAx
Issue code: DGXE2
E/S digital
Entrada analógica
Entrada analógica (no invertida)
0V
Salida de alimentación de -10 V, 10 mA
Salida de alimentación de +10 V, 10 mA
Entrada ACTIVACION DEL ACCIONAMIENTO
Salida ACCIONAMIENTO NORMAL
Salida analógica
Salida del taco
Simulación del
codificador
Comunicaciones
serie
Resolver
Patilla Función
B9 B9 Entrada
analógica
invertida
B10 B10 Entrada
analógica no
invertida
B11 B11 0 V
B12 B12 –10 V (10 mA)
B13 B13 +10 V (10 mA)
B14 B14 Activación del
accionamiento
B15 B15 Accionamiento
OK
B16 B16 Salida analógica
programable
B17 B17 Salida del
tacogenerador
Protección del
codificador
Tipo Descripción
ent. Cuando b6 = 0, estas
entradas se utilizan
como referencia de
velocidad analógica.
ent. Cuando b6 = 1, estas
entradas se utilizan
como entrada de
referencia de par.
Impedancia de entrada:
10kΩ
Común a la señal de
control
sal. Referencia de tensión
sal. Referencia de tensión
ent. Para activar el
accionamiento, se aplica
de +6 V a +24 V a la
patilla B14 y se ajusta el
parámetro b2 b2 en 1.
sal. Salida lógica para indicar
el funcionamiento
normal del
accionamiento. El estado
correcto se indica
mediante:
salida de +24 V en B15
b33 = 1. b33
sal. Consulte b12 b12 y b13 b13
Precisión: ±15%
sal.
Si Pr99 ≤3000 RPM
3 V = 1000 RPM
Si Pr99 > 3000 RPM
3 V = 4000 RPM
