Área de trabajo con montaje suspendido

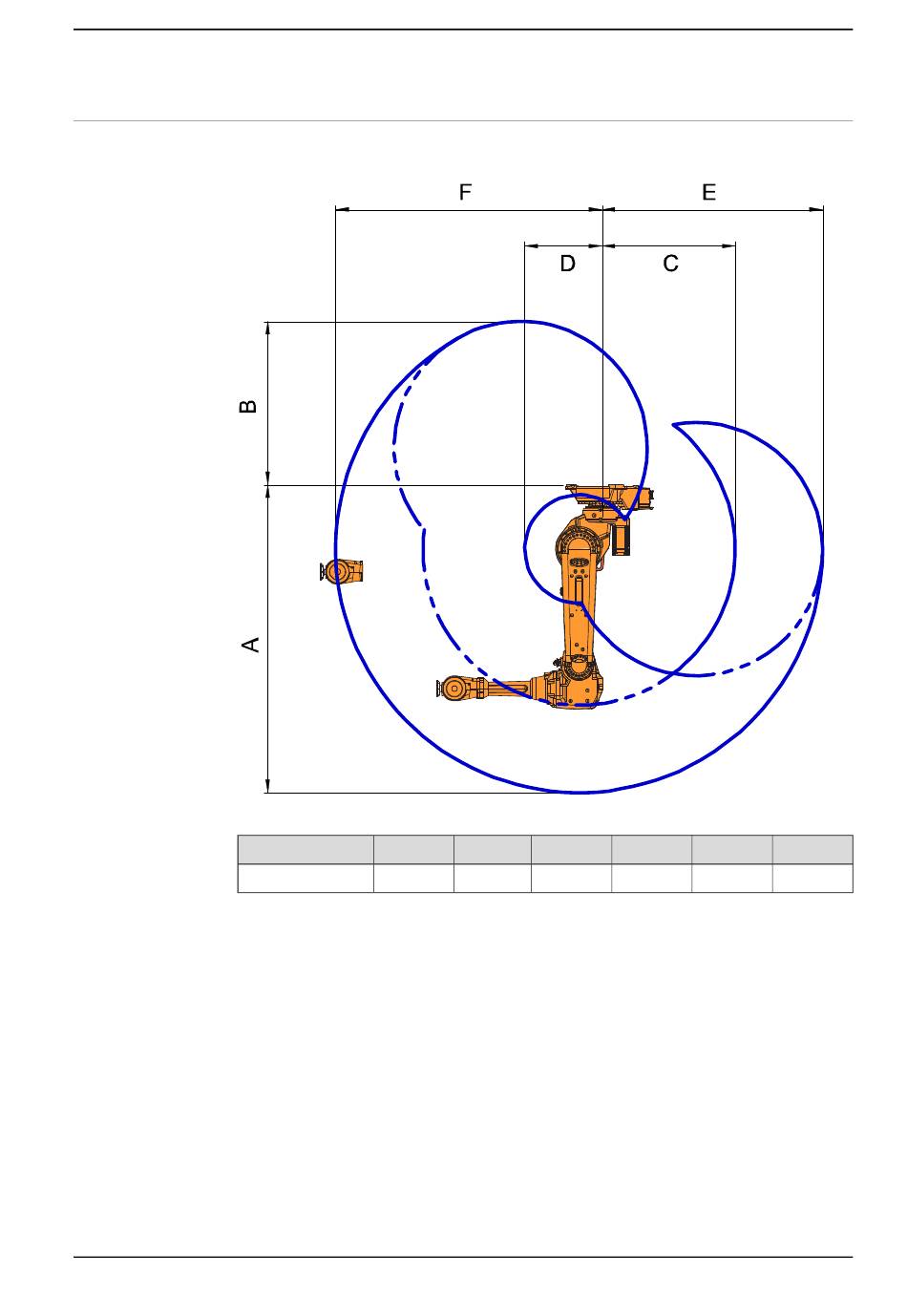

La figura muestra el área de trabajo sin restricciones de un robot suspendido.
xx0900000055
Variante
IRB 4600 - 60/2.05
Manual del producto - IRB 4600 Foundry Prime
3HAC040585-005 Revisión: M
Pos. A Pos. B
2371 mm 1260 mm
© Copyright 2013-2018 ABB. Reservados todos los derechos.
2 Instalación y puesta en servicio
2.3.3 Área de trabajo y tipo de movimiento
Pos. C Pos. D Pos. E
1028 mm 593 mm 1701 mm
Continúa en la página siguiente
Continuación
Pos. F
2051 mm
