2.3.3 Área de trabajo y tipo de movimiento
2.3.3 Área de trabajo y tipo de movimiento
Área de trabajo
En las figuras se detallan las áreas de trabajo de las variantes de robot montadas
de distintas formas.
Las posiciones extremas del brazo de robot se especifican respecto del centro de
la muñeca (dimensiones en mm).
Área de trabajo con montaje sobre el suelo
La figura muestra el área de trabajo sin restricciones de un robot montado sobre
el suelo.

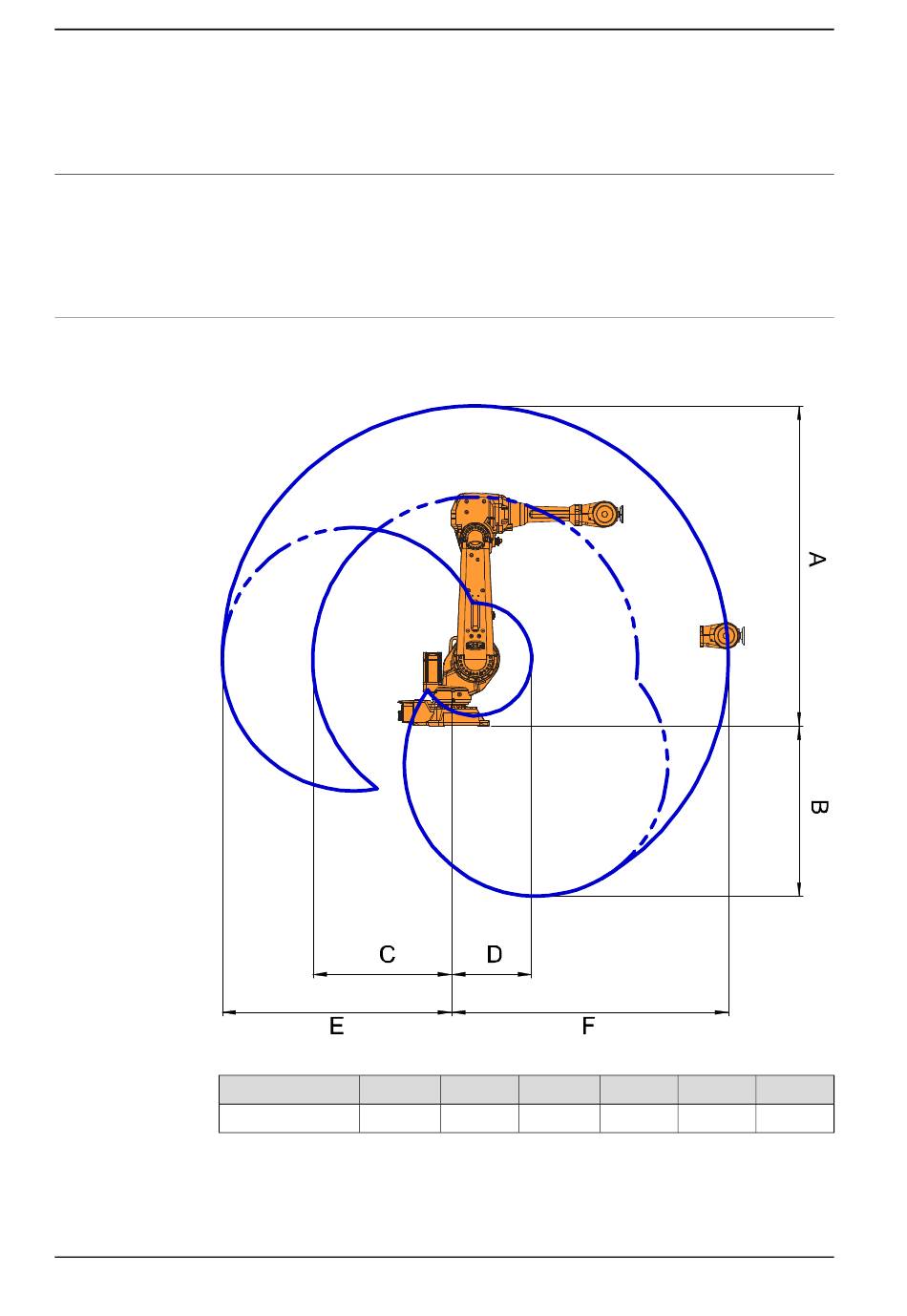

xx0800000267
Variante
IRB 4600 - 60/2.05
Continúa en la página siguiente
62
Pos. A Pos. B
2371 mm 1260 mm
© Copyright 2013-2018 ABB. Reservados todos los derechos.
Pos. C Pos. D Pos. E
1028 mm 593 mm 1701 mm
Manual del producto - IRB 4600 Foundry Prime
3HAC040585-005 Revisión: M
Pos. F
2051 mm
