3M™ MicroTouch™ Användarguide för M1700SS display

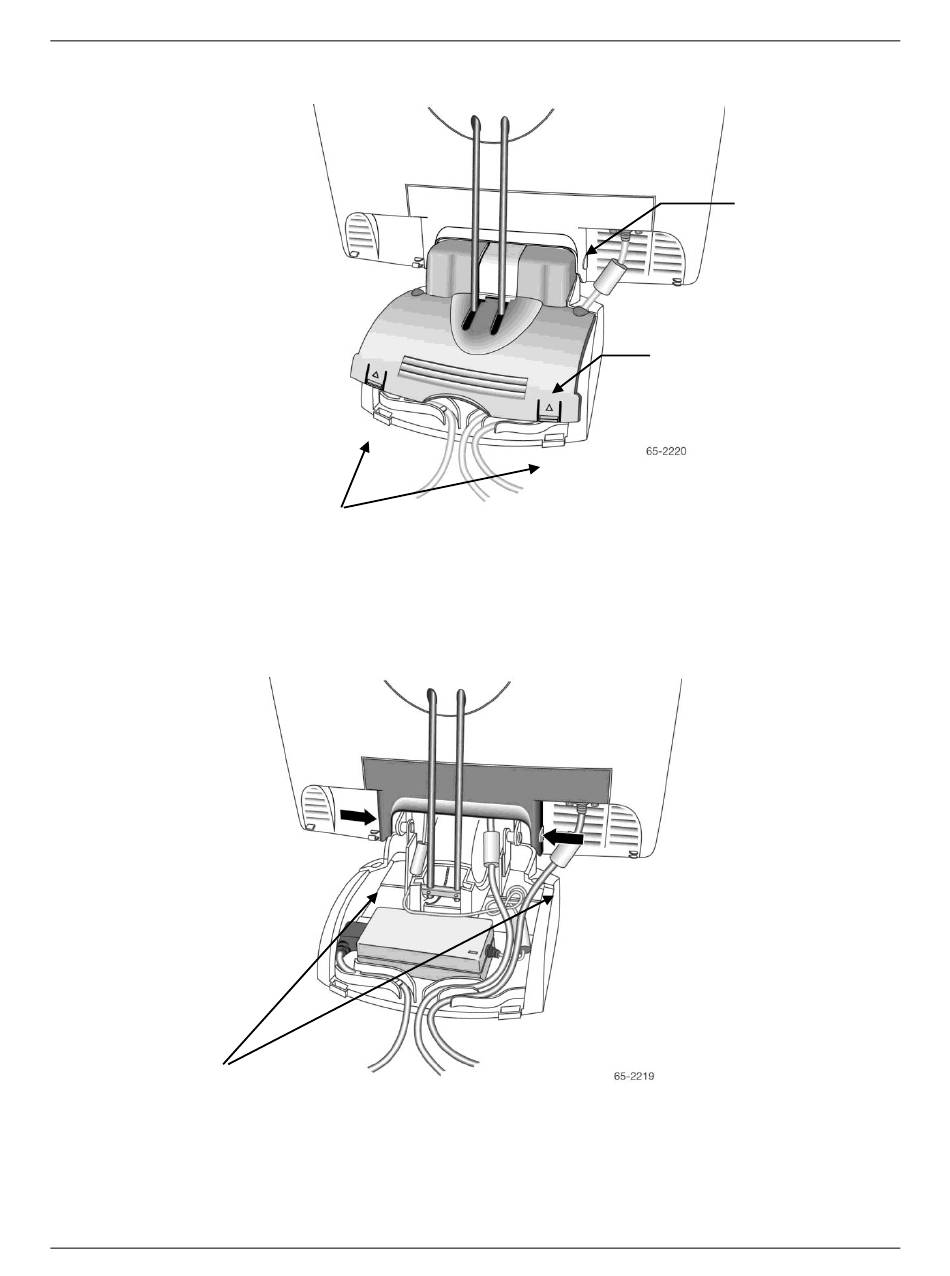

Bild 2. Ta bort baskåpan
Kontrollera att displayen är i fullt upprätt läge.
1.
Tryck in och lyft upp på var och en av de två flikarna på vänster och höger sida av
2.
baskåpan. Denna åtgärd friar baskåpan.
Skjut tillbaka locket mot dig för att avlägsna.
3.
Bild 3. Frigörelse av kabelkontaktkåpa
Tryck in flikar
Tryck in kabelkontaktflikarna som visas ovan för att frigöra från displayens baksida.
4.
Dra varsamt ner för att frigöra flikarna.
Document #19-268
Flikar
Rev AN
Kabelkontaktkåpa
Baskåpa
