3M™ MicroTouch™ displeja M1700SS lietotāja rokasgrāmata
Displeja pieslēgšana
M1700SS displejs tiek piegādāts ar jau pievienotiem kabeļiem (izņemot audio kabeli),
tomēr dažkārt jums var būt nepieciešams atkārtoti pieslēgt kabeļus. Lai pieslēgtu
M1700SS displeju:
Pirms jebkuras ierīces pieslēgšanas vai atslēgšanas izslēdziet datoru.
1.

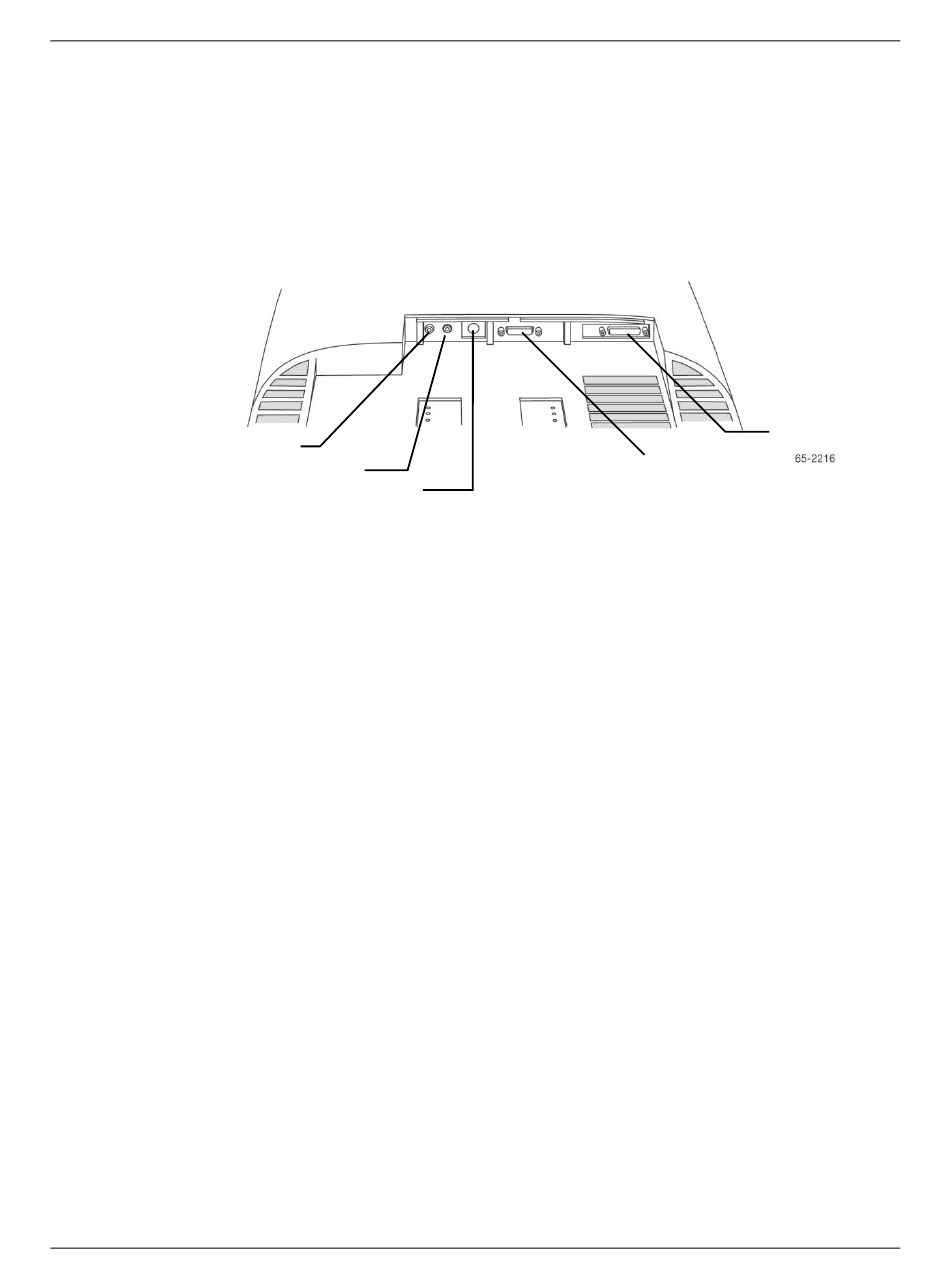

11. attēls. Displeja savienojumu noteikšana
Video kabeli savienojiet ar displeja video savienotāju, bet otru galu
2.
video karti.
Skārienjutīgā sensora kabeli (sērijas vai USB) savienojiet ar displeju, bet otru tā
3.
galu
pirms skārienjutīgā sensora kabeļa uzstādīšanas pārliecinieties, vai ir uzstādīti
skārienjutīgās programmatūras dziņi.
Pieslēdziet maiņstrāvas/līdzstrāvas padevi M1700SS displejam. Pārliecinieties, vai
4.
izmantojat displejā integrēto barošanas bloku.
Elektrības kabeli pievienojiet maiņstrāvas/līdzstrāvas padevei. Otru galu pievienojiet
5.
atbilstošai maiņstrāvas kontaktligzdai.
Dokumenta Nr.19-268
Austiņas
Ieejošā līnija
Jauda
ar brīvu pieslēgvietu jūsu datora aizmugurē. Ja izmantojat USB savienojumu,
–
Pārsk. AN
Skārienjutīgais
sensors
Video savienojums
–
ar sava datora
