Juego De Válvulas: Comprobar Y Ajustar - Neuson 5001 Manual De Servicio

Motor
Juego de válvulas: comprobar y ajustar
normal

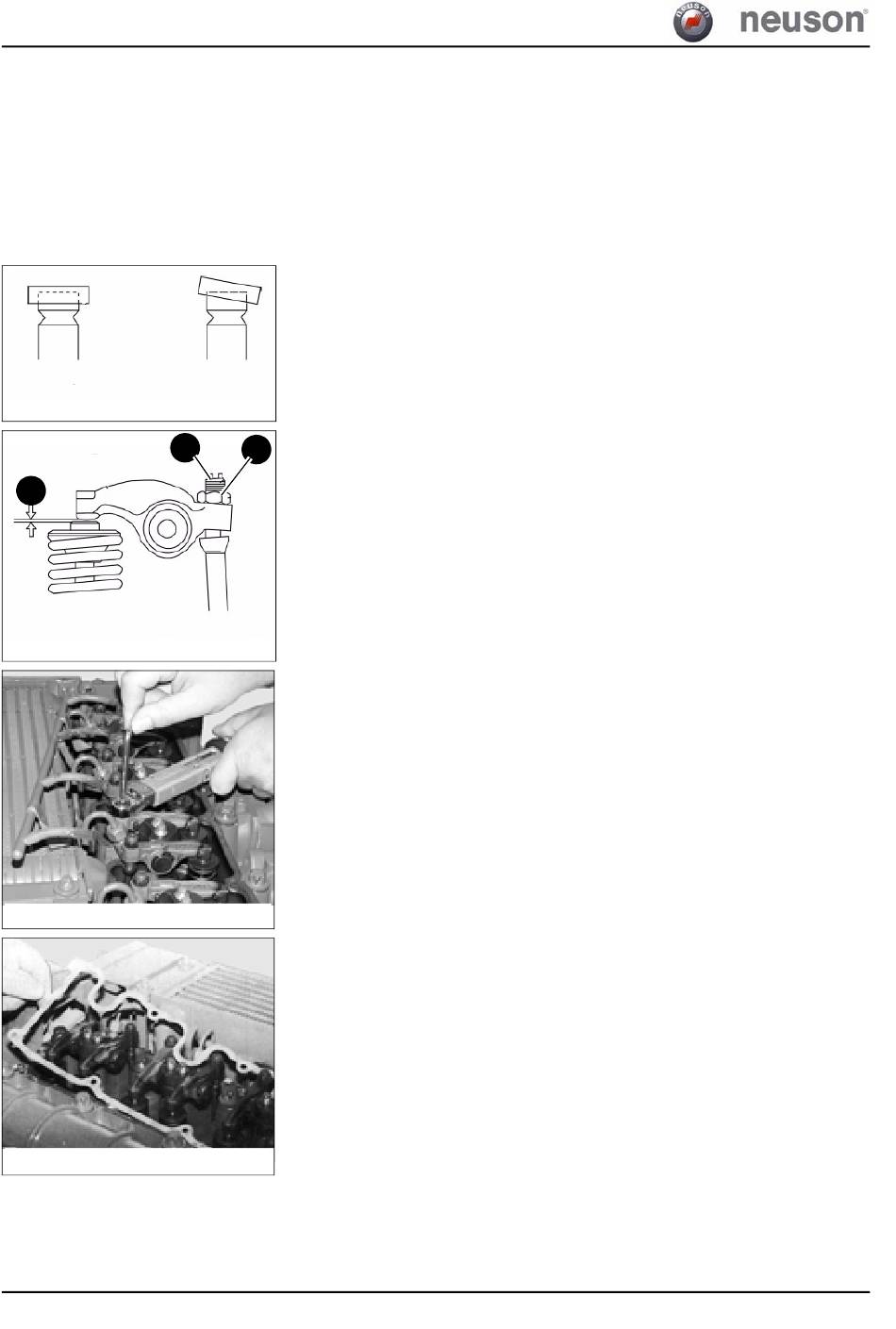

Fig. 1: Desgaste capuchón de válvula
A
Fig. 2: Juego de válvulas
Fig. 3: Ajustar el juego de válvulas
Fig. 4: Aplicar la junta del sombrerete de válvula
4-4
☞
El ajuste del juego de válvula estándar es posible:
➥
en el motor frío
☞
Desmontar el sombrerete de válvula
☞
Girar el motor hasta que el cilindro haya alcanzado el punto muerto superior del ciclo
de compresión.
☞
Controlar si el capuchón de válvula tiene un desgaste anormal
anormal
B
C
☞
Comprobar el juego de válvulas 2/A con la hoja de calibre explorador
➥
Juego de válvulas:0,15 - 0,25 mm
☞
Regular el ajuste del juego de válvula en el cilindro correspondiente mediante el giro
del tornillo de ajuste 2/B.
➥
Juego de válvulas:0,15 - 0,25 mm
☞
Apretar la contratuerca 2/C.
➥
Comprobar de nuevo el ajuste con la hoja de calibre explorador.
☞
Repetir el proceso en cada cilindro
☞
Aplicar la junta del sombrerete de válvula.
☞
Montar el sombrerete de la válvula.
SERV-HB 5001 ES - Edición 1.1 * 5001s410.fm
