Placa De Conexión Con Válvulas - Neuson 5001 Manual De Servicio

Transmisión

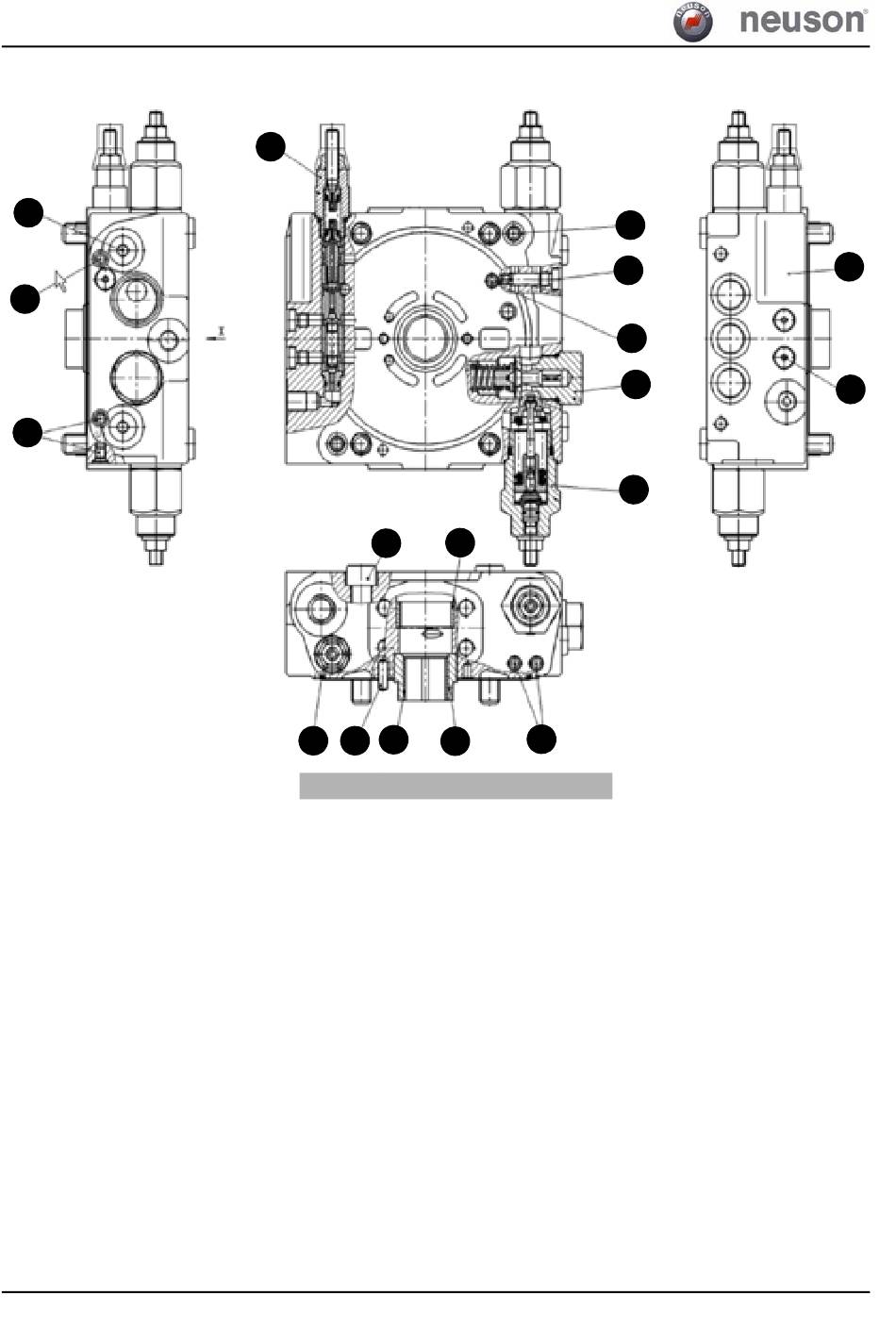

Placa de conexión con válvulas
12
9
9
5-6
3
6
15
8 7
Pos.
Denominación
1 Válvula limitadora de presión
2 Válvula limitadora de presión
3 Válvula de desconexión
4 Placa de conexión
5 Casquillo del cojinete
6 Tornillo de hexágono interno
7 Pasador cilíndrico
8 Anillo obturador
9 Tapón de caída doble
10 Tornillo de descarga
11 Anillo obturador
12 Tornillo de descarga
13 Tapón de caída doble
14 Manguito
15 Casquillo del cojinete
5
9
14
11
10
13
2
1
SERV-HB 5001 ES - Edición 1.1 * 5001s510.fm
4
