10.4 Grupos eléctricos

10.5 Caja de fusibles en tablero de instrumentos

Sentido de marcha
4
11
3
10
2
9
1

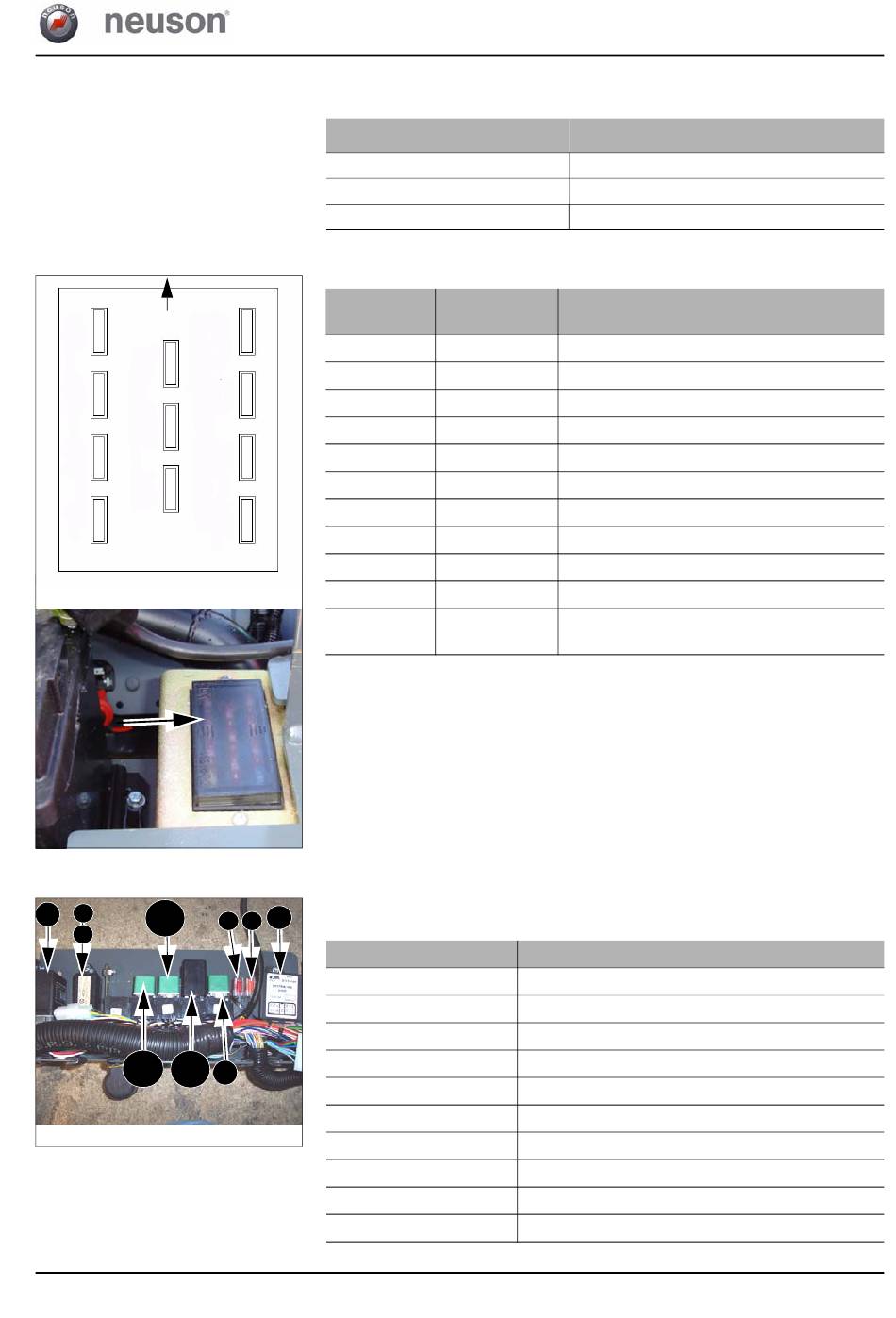

Fig. 2: Caja de fusibles
Relé (hasta AB45291D)
K7
K6
K 29
K8
K 7.1 K 10
Fig. 3: Relé
SERV-HB 5001 ES - Edición 1.1 * 5001s1010.fm
Instalación eléctrica
Dinamo
Arrancador
Batería
Número de
fusible
8
1
2
7
3
4
6 5
6
7
5
8
9
10
11
Los relés se encuentran en la caja de relé en el compartimento del motor, a la derecha
D1
F1 F2 junto al asiento del conductor
Relé de conmutación nº
F 1
F 2
K 6
K 7
K9
K 7.1
K 8
K 9
K 10
K 29
D1
12 V 40 A
12 V 1,4 kW
12 V 88 Ah
Corriente nomi-
Circuito protegido
nal (A)
10 A – Intermitentes de emergencia 30
7,5 A – Luz de limitación, alumbrado de matrícula
7,5 A – Luz de cruce
10 A – Luz de carretera
– No ocupado
7,5 A – Transmisión
10 A – Relé imán de parada
10 A – Imán de parada 30
– No ocupado
20 A – Imán de parada
– Intermitente, testigos, indicador depósito +
10 A
relé de seguridad
Circuito protegido
– Fusible general
– Fusible general
– Precalentamiento HC01 19
– Relé de seguridad
– Bloqueo de arranque
– Imán de parada
– Imán de parada - contacto de tracción
– relé intermitente
– Control marcha lenta
– Caja de diodos
