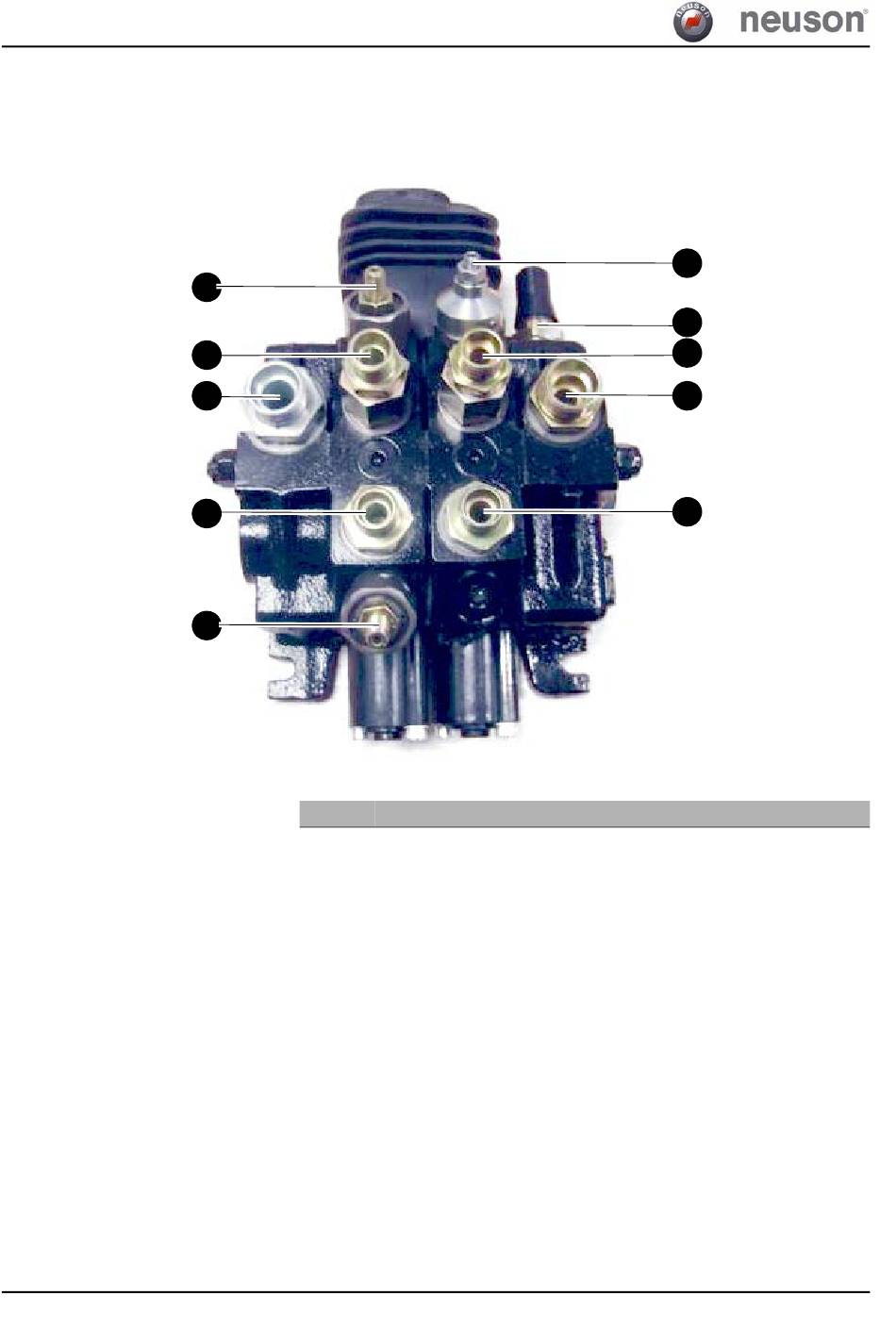

9.2 Corredera de distribución manual: vista general – conexiones (motor Deutz a
partir de: AC45039D)
9-2
8
7
6
1
8
Pos.
1
2
3
4
5
6
7
8
9
Denominación
Conexión giro hacia la izquierda
Conexión cilindro basculante lado del suelo
Conexión cilindro basculante lado de barra
Suministro de unidad de dirección
Válvula de limitación de presión primaria
Tubo de depósito
Conexión giro hacia la derecha
Válvula de limitación de presión secundaria giro
Válvula limitadora de presión secundaria Bajar caja del volquete 120 bar
9
5
3
4
2
220 bar
160 bar
