Erbe VIO 300 D Manual De Instrucciones página 17

Características especiales en el
ajuste Setup "Electrodo neutro:
cualquiera"
Si conecta Ud. un electrodo de superficie doble, el aparato no sólo controla la co-
nexión entre el aparato y el electrodo, sino también el contacto entre la piel y el elec-
trodo. Si todo está en orden, el símbolo del electrodo se enciende de color verde
(estado verde de seguridad). Es posible activar los modos monopolares.
Si la conexión al aparato está interrumpida, la lengüeta de contacto del electrodo no
está completamente introducida en la pinza de conexión o el contacto con la piel es
tan malo que existe riesgo de quemadura, el símbolo del electrodo se enciende de
color rojo (estado rojo de seguridad). No es posible activar los modos monopolares.
En caso de activación, suena una señal de alarma.
Dirección de aplicación de la superficie de contacto en relación con la dirección
de flujo de la corriente
En caso de utilizar electrodos neutros de superficie doble, NESSY controla también
la dirección de aplicación de las superficies de contacto en la relación con la direc-
ción de flujo de la corriente. Por regla general, la corriente de alta frecuencia no se
distribuye de forma uniforme sobre toda la superficie de contacto del electrodo neu-
tro. La corriente fluye hacia las esquinas o cantos proximales, donde puede ser ma-
yor que en las esquinas o cantos distales. Por este motivo, preste atención al aplicar
el electrodo neutro a que la línea de simetría de dicho electrodo esté orientada hacia
el campo operativo. Más abajo encontrará Ud. detalladas las líneas de simetría de
diferentes electrodos neutros.

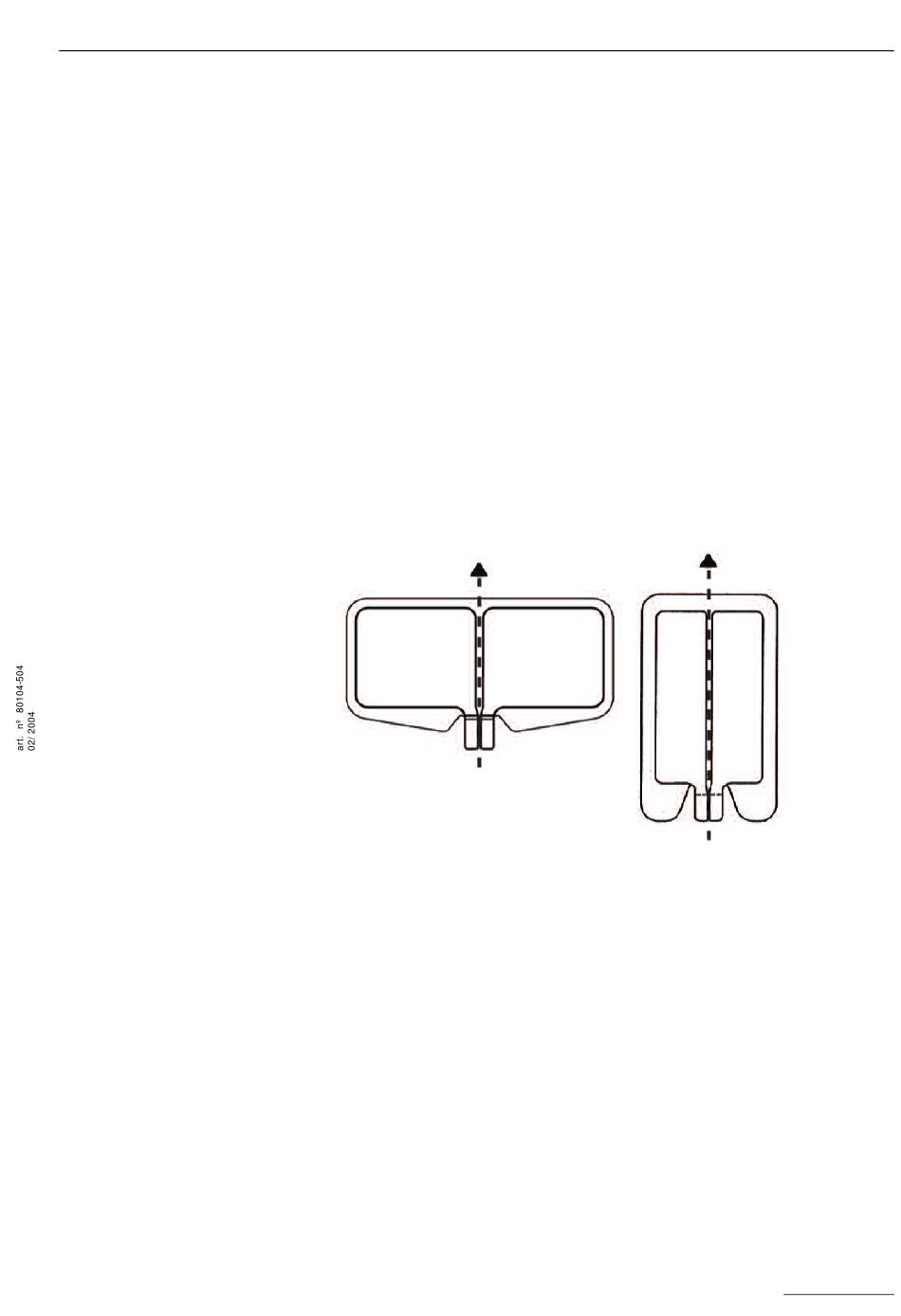

Figura 2-2
NESSY compara las corrientes que fluyen a través de ambas superficies del electro-
do neutro. Si las corrientes divergen ligeramente entre sí, en el display aparece una
ventana verde de indicación. Sigue siendo posible activar los modos monopolares.
Sin embargo, Ud. debería corregir lo antes posible la posición del electrodo neutro.
Si las corrientes parciales divergen demasiado entre sí, el símbolo del electrodo de
superficie doble en el VIO se enciende de color rojo. No es posible una activación
del modo monopolar. En caso de activación suena una señal de alarma. En el display
aparece un mensaje rojo de advertencia: Preste atención al aplicar el electrodo neu-
tro a que la línea de simetría de dicho electrodo esté orientada hacia el campo ope-
rativo.
¡ADVERTENCIA! Si ocurre un cortocircuito en el cable de conexión o en la pinza
de un electrodo neutro de superficie doble, el aparato ya no puede controlar el con-
tacto con la piel del paciente ni la dirección de aplicación de las superficies de con-
tacto. Ud. no recibe ningún mensaje de advertencia si el electrodo se desprende de
la piel y existe riesgo de quemadura. Ud. no recibe ningún mensaje de advertencia
si la dirección de aplicación de las superficies de contacto es incorrecta.
2 • Dispositivos de seguridad
17
/ 168
