Integración del sistema
A
3 3
C
D

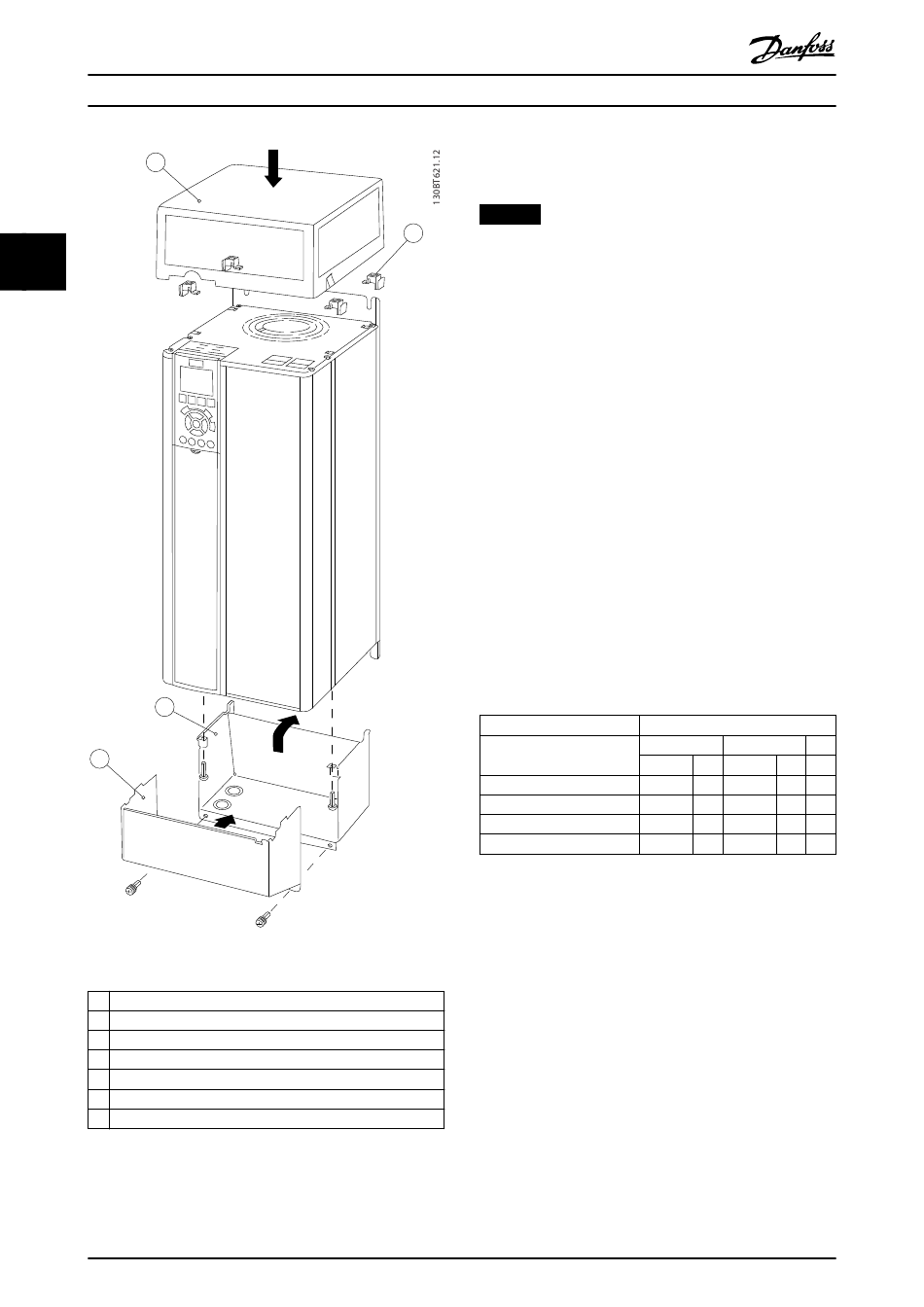

Ilustración 3.34 Tamaños de protección B4, C3 y C4
A Tapa superior
B Ala
C Pieza base
D Tapa de la base
E Tornillo/s
F Tapa del ventilador
G Clip superior
Tabla 3.18 Leyenda para la Ilustración 3.33 y la Ilustración 3.34
72
®
VLT Refrigeration Drive FC 103
G
Danfoss A/S © 08/2015 Reservados todos los derechos.
Cuando se usan el módulo de opción A y/o el módulo de
opción B, el ala (B) debe ajustarse a la tapa superior (A).
AVISO!
La instalación lado a lado no es posible cuando se utiliza
el Kit de protección IP21/IP4X / TIPO 1
3.8.7 Filtros de modo común
Los núcleos de modo común de alta frecuencia (núcleos
HF-CM) reducen la interferencia electromagnética y
eliminan el daño generado a los cojinetes por las
descargas eléctricas. Son núcleos magnéticos nanocris-
talinos especiales que tienen un rendimiento de filtrado
superior en comparación con los núcleos de ferrita
habituales. El núcleo HF-CM actúa como un inductor de
modo común entre fases y tierra.
Instalados alrededor de las tres fases del motor (U, V y W),
los filtros de modo común reducen las intensidades de
modo común de alta frecuencia. Como resultado, se
reduce la interferencia electromagnética de alta frecuencia
del cable de motor.
El número de núcleos necesarios depende de la longitud
del cable de motor y de la tensión del convertidor de
frecuencia. Cada kit consta de dos núcleos. Consulte la
Tabla 3.19 para determinar el número de núcleos
necesarios.
Tamaño de la protección
1)
Longitud del cable
[m] A y B
T2/T4
50 2
100 4
150 4
300 4
Tabla 3.19 Número de núcleos
1) Cuando se necesiten cables más largos, apile más núcleos HF-CM.
Instale los núcleos HF-CM pasando los cables de las tres
fases del motor (U, V y W) a través de cada núcleo, como
se indica en la Ilustración 3.35.
C D
T7 T2/T4 T7 T7
4 2 2 4
4 2 4 4
6 4 4 4
6 4 4 6
MG16G205
