Ejemplos de aplicaciones
VLT Refrigeration Drive FC 103
4 4

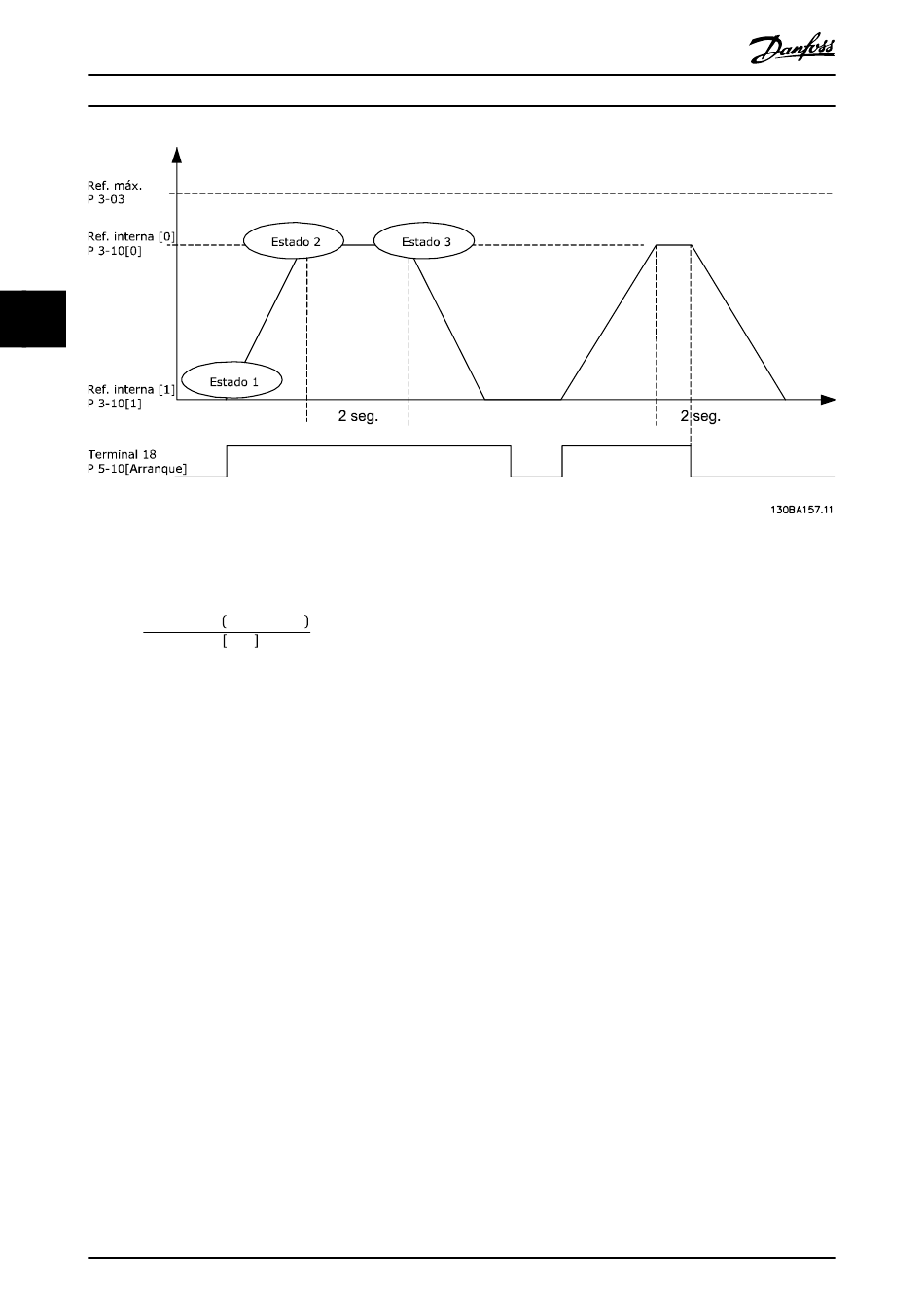

Ilustración 4.4 Aceleración de rampa / deceleración de rampa
Ajuste los tiempos de rampa en el parámetro 3-41 Rampa 1 tiempo acel. rampa y el parámetro 3-42 Rampa 1 tiempo desacel.
rampa a los valores deseados.
t × n par. . 1 − 25
acel. norm
t =
rampa
ref . RPM
Ajuste el terminal 27 a [0] Sin función (parámetro 5-12 Terminal 27 Entrada digital)
Ajuste la referencia interna 0 a la primera velocidad preajustada (parámetro 3-10 Referencia interna [0]) en forma de
porcentaje de la velocidad de referencia máxima (parámetro 3-03 Referencia máxima). Ejemplo: 60 %
Ajuste la referencia interna 1 a la segunda velocidad preajustada (parámetro 3-10 Referencia interna [1] Ejemplo: 0 % (cero).
Ajuste el temporizador 0 para una velocidad de funcionamiento constante en parámetro 13-20 Temporizador Smart Logic
Controller [0]. Ejemplo: 2 s
Ajuste el Evento 1 de parámetro 13-51 Evento Controlador SL [1] a [1] Verdadero.
Ajuste el Evento 2 de parámetro 13-51 Evento Controlador SL [2] a [4] En referencia.
Ajuste el Evento 3 de parámetro 13-51 Evento Controlador SL [3] a [30] Tiempo límite SL 0.
Ajuste el Evento 4 de parámetro 13-51 Evento Controlador SL [4] a [0] Falso.
Ajuste la Acción 1 de parámetro 13-52 Acción Controlador SL [1] a [10] Selec. ref. presel. 0.
Ajuste la Acción 2 de parámetro 13-52 Acción Controlador SL [2] a [29] Tempor. inicio 0.
Ajuste la Acción 3 de parámetro 13-52 Acción Controlador SL [3] a [11] Selec. ref. presel. 1.
Ajuste la Acción 4 de parámetro 13-52 Acción Controlador SL [4] a [1] Sin acción.
Ajuste el en el parámetro 13-00 Modo Controlador SL a ON.
El comando de arranque/parada se aplica en el terminal 18. Si se aplica la señal de parada, el convertidor de frecuencia se
desacelerará y pasará a modo libre.
98 Danfoss A/S © 08/2015 Reservados todos los derechos. MG16G205
