Integración del sistema
Para obtener más información sobre CEM, consulte el
capétulo 2.5.18 Conformidad con CEM y el capétulo 3.2 CEM,
armónicos y protección de fuga a tierra.
AVISO!

INTERFERENCIA DE CEM

Utilice cables apantallados para el cableado de control y
del motor y cables independientes para la potencia de
entrada, el cableado del motor y el cableado de control.
No aislar los cables de control, del motor o de potencia
puede provocar un comportamiento inesperado o una
reducción del rendimiento. Se requiere un espacio libre
mínimo de 200 mm (7,9 in) entre los cables de control,
del motor y de potencia.
3.7 Planificación mecánica
3.7.1 Separación
El montaje lado a lado es adecuado para todos los
tamaños de protección, excepto cuando se utiliza un kit de
protección IP21/IP4X/TIPO 1 (consulte el
capétulo 3.8 Opciones y accesorios).
Espacio libre horizontal, IP20
Los tamaños de protección IP20 A y B pueden colocarse
lado a lado sin espacio libre en medio. Sin embargo, el
orden correcto de montaje sí es importante. La
Ilustración 3.27 muestra cómo realizar correctamente el
montaje.
NOTA
Para A2 y A3, asegúrese de que exista un espacio libre
entre los convertidores de frecuencia de 40 mm, como
mínimo.
MG16G205
Guía de diseño
A2

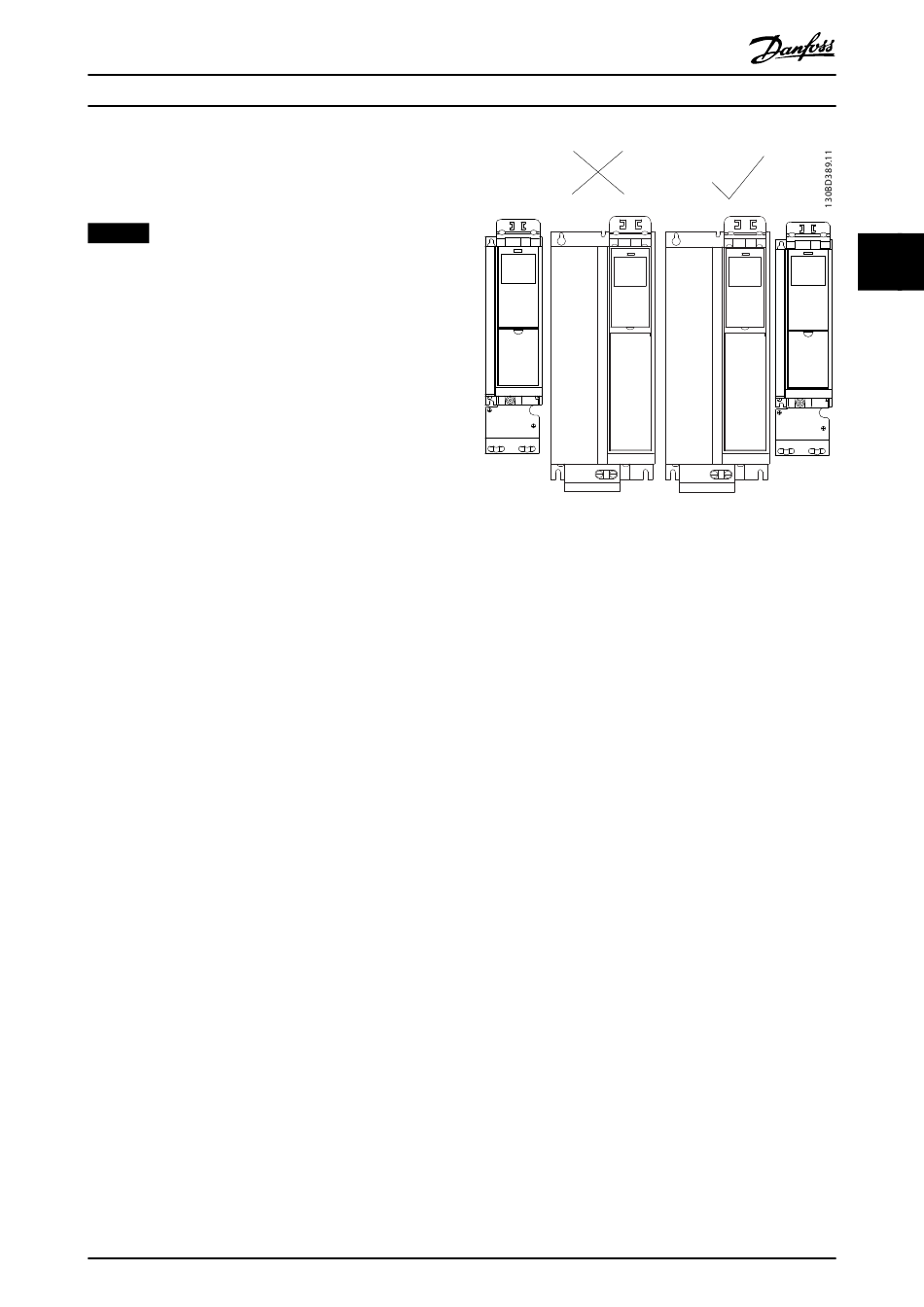

Ilustración 3.27 Montaje lado a lado correcto sin espacio de
separación
Espacio de separación horizontal, kit de protección IP21
Cuando se utilice el kit de protección IP21 en los tipos de
protección A2 o A3, asegúrese de que exista un espacio
libre entre los convertidores de frecuencia de 50 mm,
como mínimo.
Espacio de separación vertical
Para conseguir unas condiciones de refrigeración óptimas,
asegúrese de dejar un espacio para que circule el aire
libremente por encima y por debajo del convertidor de
frecuencia. Consulte el Ilustración 3.28.
Danfoss A/S © 08/2015 Reservados todos los derechos.
B3 B3
3 3
A2
65
