t2´, t3´, t4´:
这些间歇仅pe针对燃烧机传控设备01系列适用，也就
是LFL1.335, LFL1.635和LFL1.638适用。不适用于02
系列的类型，因为该系列中凸轮X和VIII在同时运行。
運作
上面的电路图包括连接电路或者运行时间程序图。
通过温控器或者安装压力开关"R"，确
A
认启动。
A-B 启动程序
B-C 燃烧器的正常运行 （基于"LR"稳压电源调节
控制命令）
C 通过"R"停止控制
C-D 程序器返回到启动位置"A"，后吹扫。
在燃烧器不工作的时候，仅仅输出11和12是有电
的,，限制空气伺服马达"Z"决定空气挡板关
闭。(端子22/23 或者22/24).
安全标准
· 当连接使用 QRA...的时候，端子22接地是必须的。
· 电线电缆的使用应当符合当前国家及当地的规范。
· LFL1... 是一个安全设备，因此，禁止打开、
修理 或者修改它！
· 设备 LFL1...必须完全切断电源，然后再执行任何
工作！
· 启动设备前或更换任何保险丝之后，要检查所有
的安全功能。
· 通过适当的安装，提供保护以避免电力单元或者
电力连接部件短路！
· 在操作和保养期间，必须防止冷凝水洒到操纵和
控制设备上。
· 应在运转期间检查电磁辐射输出。
中断情况下的控制程序和中断位置的说明
一般说来，发生任何类型的中断，燃料都会立即停止
供应。与此同时，如开关位置指示器所示，程控器保
持不动。在指示器上显示的符号表示故障类型。
在以下情况下设备不会启动, 因外部光源,（如未
熄灭的火、从燃料阀门发生泄漏、火焰控制线路缺
陷等等）造成在控制命令期间或控制命令结束时缺
少关闭触点或锁定中止状态
中断启动命令, 因为开启信号还没有从"a"线路
上的触点传输至端子8.端子6，7，15保持得电，
一直到故障解决。
P 锁定中止状态,由于缺少空气压力信号而造成。从
此刻起任何气压的缺失都会导致锁定！
锁定中止状态 由于读取火焰线路的运行故障而造
成。
中 断 启 动 程 序 , 因 为 识 别 出 的 低 火 焰 位 置 的
信 号 没 有 从 辅 助 开 关 " m " 传 输 至 端 子 8 .
端子6、7和15应处于低压状态直到损坏清除！
1
锁定停止, 在安全时间结束时（之前）缺乏火焰信
号。
2
锁定中止状态,此状态下，在第二安全时间的末
尾，没有火焰信号被接收到（间歇式工作机制的
燃烧机导入器的主火焰信号）。
锁定中止状态, 由于在燃烧机运行期间没有火焰信
号。
假如在启动和预备点火之间发生锁定，而且没有任何报
警信号，原因一般都是提前点火的时候就已经有火焰信
号比如使用带自动检测的UV。

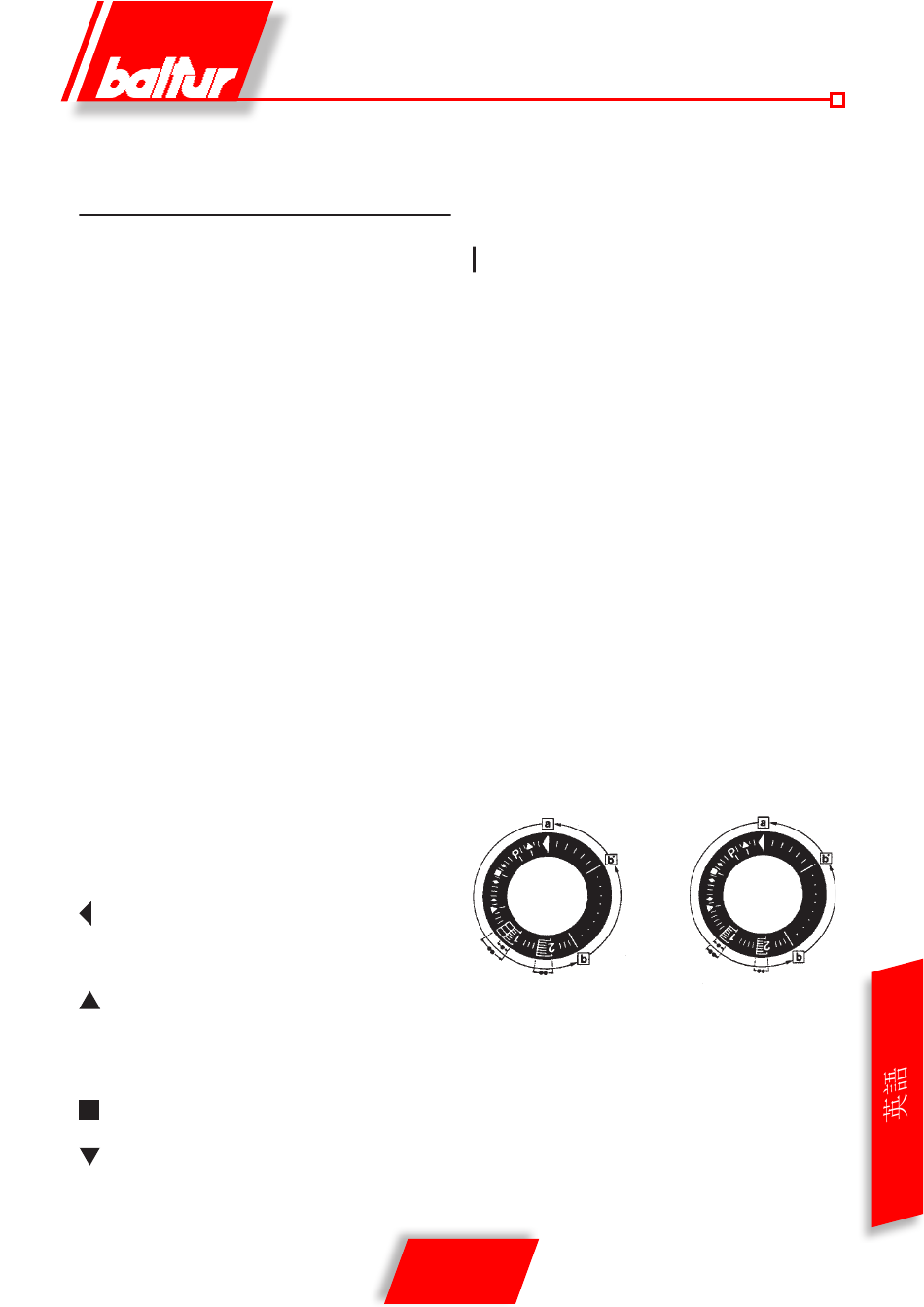

停止指示
LFL1..., 系列 01
a-b 启动程序
b-b' "松开"（在没有确定接触的情况下）
b(b')-a 后-鼓风程序
31 / 42
0006080946 _201312
LFL1..., 系列 02
