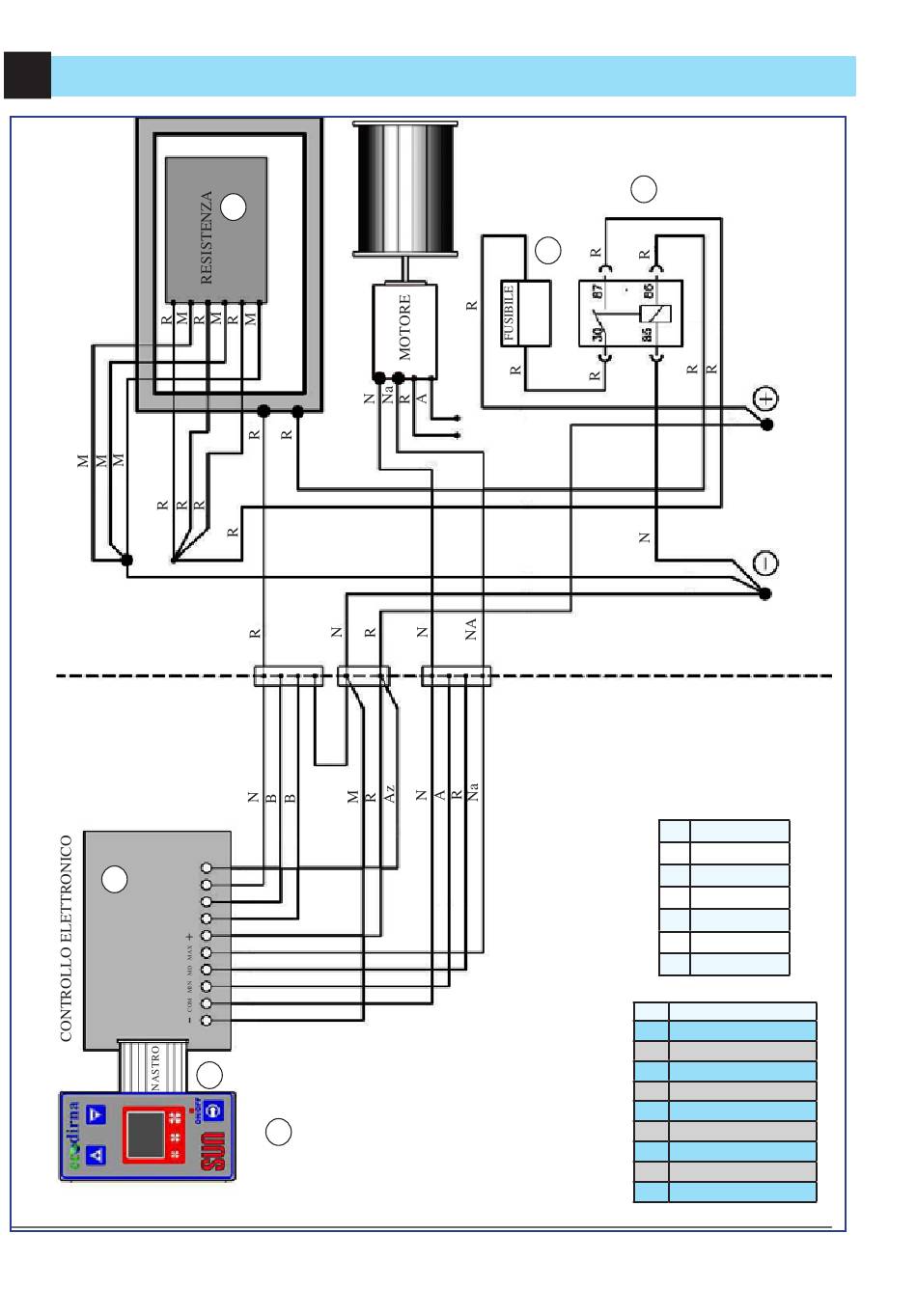

SCHEMA ELETTRICO

1
M
Az
Az
N
B
B
R
Na
R
A
N
M
6
7
3
38
4
R
R
M
M
M
N
M MARRONE
N NERO
A GIALLO
R ROSSO
Na ARANCIONE
B BIANCO
ES
Az BLU
n. Denominazione
1 RESISTENZA 12 V
1 RESISTENZA 24 V
2 MOTORE 12 V
2 MOTORE 24 V
3 FUSIBILE 50 A
3 FUSIBILE 40 A
4 RELÈ DI POTENZA
5 CONTROLLO ELETTRONICO
5 NASTRO CONNETTORI
