7102-M004-0_B
F
Page 85 de 116
ERGOLOCK.CB - AD - ST

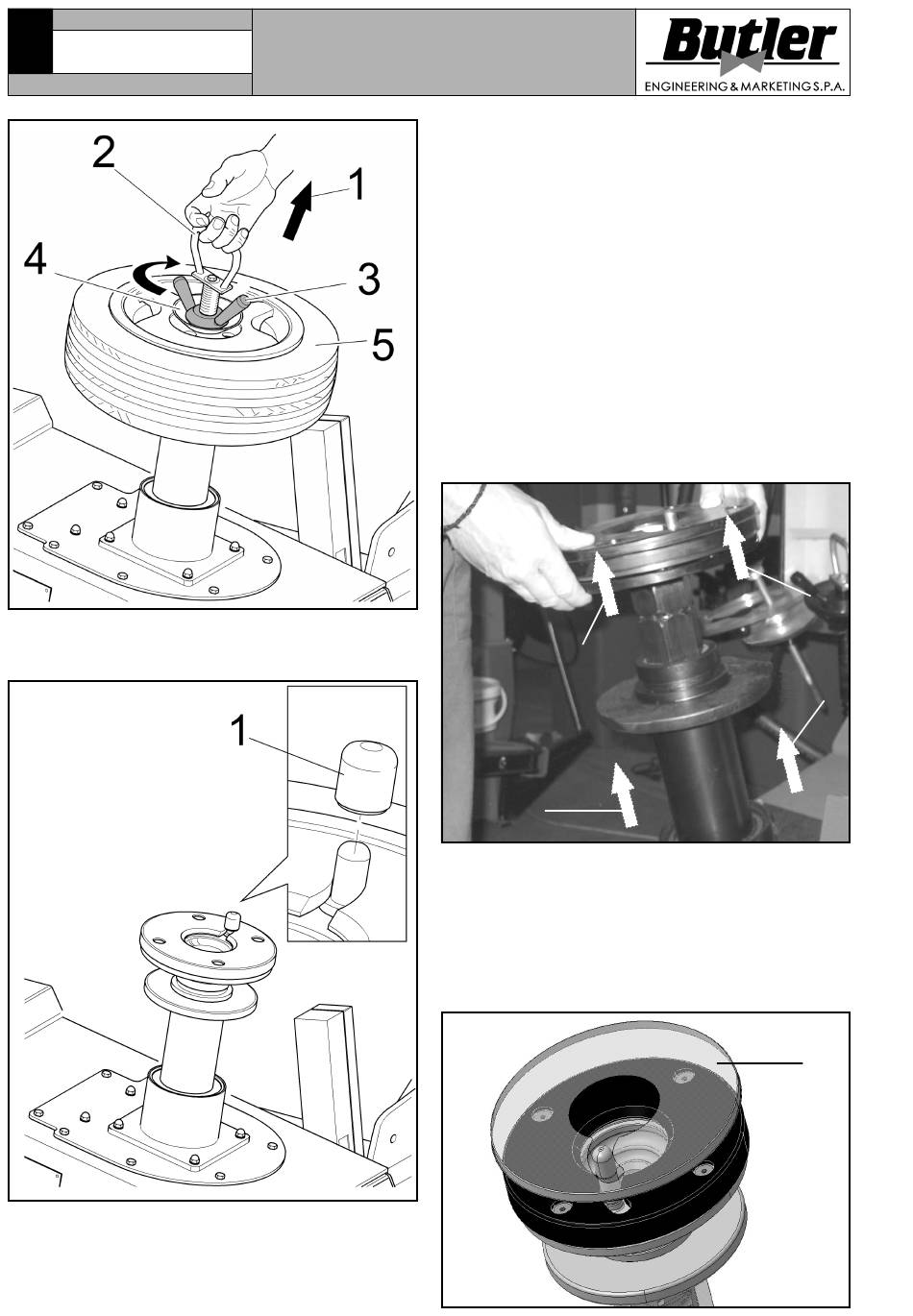

Fig. 33
7. Pour les roues avec jantes en alliage utiliser la
protection en plastique appropriée (Fig. 34 pos.
1).
Fig. 34
Pour débloquer la roue, exécuter les opérations
dressées en précedence dans l'ordre opposé.
MANUEL D'INSTRUCTIONS
EMPLOI ET ENTRETIEN
12.3.1 Réglage hauter du mandrin (version
Le mandrin avec le blocage central a 3 differentes
positions de travail en hauteur. Un système de
"déclenchement instantané" permit de déboîter la partie
mobile du mandrin et positionner avec facilité le plateau
de support à l'hateur desirée. Le réglage à travers l'arbre
glissant est possible grâce à trois phase suivantes
comme indiqué sur la photo annexée:
1- Soulever la bride comme indiqué par les flèches (Fig.
2 - Dans le même temps décrocher et soulever le support
3 - Verifier que la bride retourne dans la position de
Cette façon permit de positionner le pneumatique dans
la moyen correct selon les outils de travail.
12.3.2 Protection plateau roues renversées
En cas d'emploi des roues renversées, pour protéger la
jante, mettre sur la plate-forme en caoutchouc une
protection en material plastique transparent disponible
à la demande (Fig. 36 pos. 1). On conseille un
remplacement fréquent et en tous le cas s'il y a des
endommagements visibles (voir Fig. 36).
avec mandrin mobile)
35 pos. 1).
roue comme indiqué par les flèches (Fig. 35 pos. 2).
accrochage.
2
1
Fig. 35
2
1
Fig. 36
1
