Manual del Shure SM58

Contenido

1 MICRÓFONO DINÁMICO UNIDIRECCIONAL
2 EFECTO DE PROXIMIDAD
- 2.1 APLICACIONES Y COLOCACIÓN
- 2.2 COLOCACIÓN DEL MONITOR DE ESCENARIO Y EL ALTAVOZ P.A.
3 REGLAS GENERALES PARA EL USO DEL MICRÓFONO
4 ESPECIFICACIONES
5 CERTIFICACIÓN
6 ACCESORIOS SUMINISTRADOS
7 ACCESORIOS OPCIONALES
8 PIEZAS DE REPUESTO
9 Descargar el manual
10 En otros idiomas

MICRÓFONO DINÁMICO UNIDIRECCIONAL

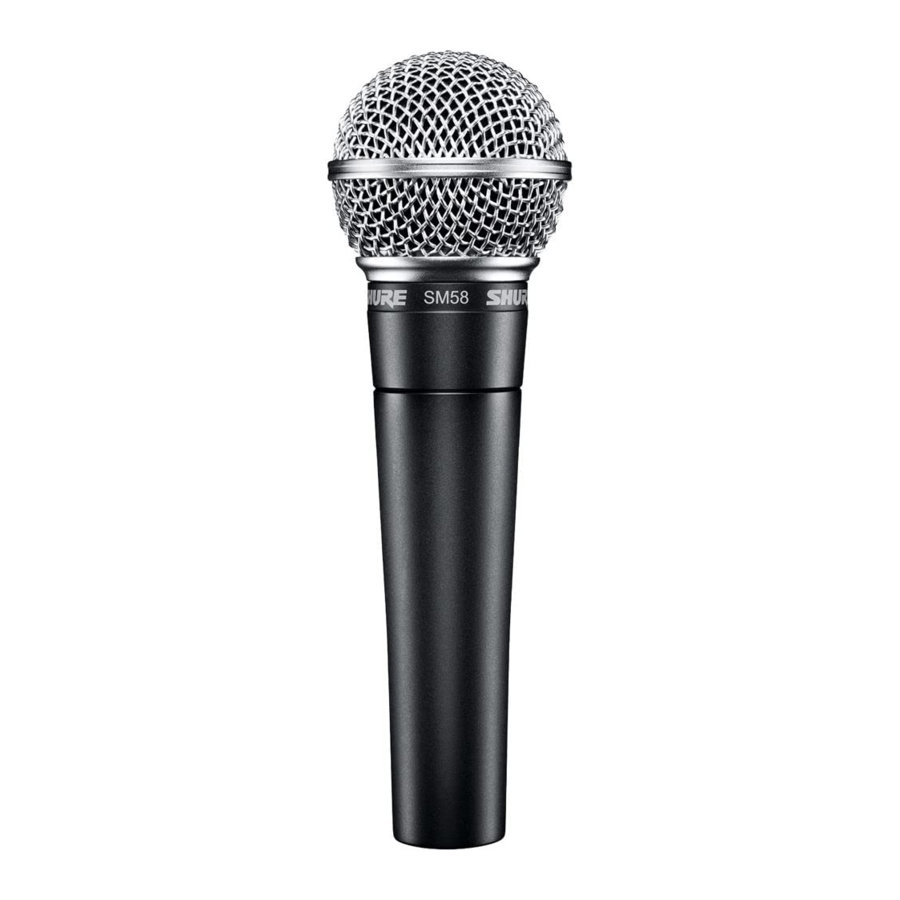

El Shure SM58^® es un micrófono vocal dinámico unidireccional (cardioide) diseñado para el uso vocal profesional en refuerzo de sonido y grabación de estudio. Un filtro esférico integrado de alta eficacia minimiza el ruido del viento y las "explosiones" de la respiración. Un patrón de captación cardioide aísla la fuente de sonido principal al tiempo que minimiza el ruido de fondo no deseado. El SM58 tiene una respuesta vocal adaptada para un sonido que es un estándar mundial. La construcción robusta, un sistema de montaje amortiguado probado y una rejilla de malla de acero garantizan que, incluso con un manejo brusco, el SM58 funcione de forma consistente. En exteriores o interiores, cantando o hablando, el SM58 es la opción abrumadora de los profesionales de todo el mundo.

Características

Respuesta de frecuencia adaptada para voces, con rango medio brillante y atenuación de graves
El patrón de captación cardioide uniforme aísla la fuente de sonido principal y minimiza el ruido de fondo
El sistema de montaje amortiguado neumático reduce el ruido de manejo
Eficaz filtro esférico antiviento y antipop integrado. Se suministra con un adaptador de soporte resistente a las roturas que gira 180
Calidad, robustez y fiabilidad legendarias de Shure

Variaciones
SM58
SM58S (con interruptor de encendido/apagado)

EFECTO DE PROXIMIDAD

Cuando la fuente de sonido está a menos de 6 mm (¹/₄ de pulgada) del micrófono, el micrófono refuerza las frecuencias de graves (de 6 a 10 dB a 100 Hz), creando un sonido de graves más cálido y rico que cuando está más lejos. Este efecto, conocido como efecto de proximidad, solo se produce en los micrófonos dinámicos unidireccionales como el SM58. La atenuación de baja frecuencia del SM58 proporciona un mayor control, lo que permite al usuario aprovechar al máximo el efecto de proximidad.

APLICACIONES Y COLOCACIÓN

El SM58 es ideal para voces en primer plano y puede sujetarse con la mano o montarse en un soporte. Algunas de las aplicaciones y técnicas de colocación más comunes se enumeran en la siguiente tabla. Tenga en cuenta que la técnica del micrófono es en gran medida una cuestión de gusto personal: no existe una posición "correcta" del micrófono.

APLICACIÓN	COLOCACIÓN SUGERIDA DEL MICRÓFONO	CALIDAD DEL TONO
Voz solista y coros	Labios a menos de 150 mm (6 pulgadas) de distancia o tocando el paravientos, en el eje del micrófono.	Sonido robusto, graves enfatizados, máximo aislamiento de otras fuentes.
Voz	De 150 mm (6 pulgadas) a 0,6 m (2 pies) de distancia de la boca, justo por encima de la altura de la nariz.	Sonido natural, graves reducidos.
	De 200 mm (8 pulgadas) a 0,6 m (2 pies) de distancia de la boca, ligeramente desplazado hacia un lado.	Sonido natural, graves reducidos y mínimos sonidos "s".
	De 1 m (3 pies) a 2 m (6 pies) de distancia.	Más fino; sonido distante; ambiente.

COLOCACIÓN DEL MONITOR DE ESCENARIO Y EL ALTAVOZ P.A.

Coloque el monitor de escenario directamente detrás del micrófono (véase la Figura 1). Coloque los altavoces P.A. de forma que apunten en sentido contrario a la parte posterior del micrófono. Con los altavoces situados en estas posiciones, la posibilidad de retroalimentación se reduce considerablemente. Compruebe siempre la configuración del escenario antes de una actuación para garantizar la colocación óptima del micrófono y los monitores.

REGLAS GENERALES PARA EL USO DEL MICRÓFONO

Apunte el micrófono hacia la fuente de sonido deseada y alejándolo de las fuentes no deseadas.
Coloque el micrófono lo más cerca posible de la fuente de sonido deseada.
Trabaje cerca del micrófono para obtener una respuesta de graves adicional.
Utilice solo un micrófono por fuente de sonido.
Coloque los micrófonos al menos tres veces más lejos de otros micrófonos que de la fuente de sonido.
Utilice el menor número posible de micrófonos.
Coloque los micrófonos lejos de las superficies que reflejan el sonido.
Añada un paravientos cuando utilice el micrófono en exteriores, para voz en primer plano o para voces.
Evite la manipulación excesiva para minimizar el ruido mecánico.

ESPECIFICACIONES

Tipo
Dinámico (bobina móvil)

Respuesta de frecuencia

Patrón polar
Unidireccional (cardioide), simétrico rotacionalmente con respecto al eje del micrófono, uniforme con la frecuencia (véase la Figura 3)

Sensibilidad (a 1.000 Hz Voltaje de circuito abierto)
–54,5 dBV/Pa (1,85 mV)
1 Pa = 94 dB SPL

Impedancia
La impedancia nominal es de 150 (300 reales) para la conexión a entradas de micrófono con baja impedancia nominal

Polaridad
La presión positiva en el diafragma produce una tensión positiva en la patilla 2 con respecto a la patilla 3

Conexiones internas (Figura 4)

Conector
Conector de audio profesional de tres patillas (tipo XLR macho)

Carcasa
Metal fundido a presión, pintado con esmalte gris oscuro; acabado mate,
rejilla esférica de malla de acero de color plateado

Dimensiones generales (Figura 5)

Adaptador giratorio
Acción positiva, resistente a las roturas, ajustable a través de 180°, con rosca estándar de ⁵/₈ de pulgada–27

Peso neto
298 gramos (10,5 onzas)

CERTIFICACIÓN

Apto para llevar la marca CE. Cumple con la Directiva europea EMC 89/336/CEE. Cumple con las pruebas aplicables y los criterios de rendimiento de la Norma Europea EN55103 (1996) partes 1 y 2, para entornos residenciales (E1) e industriales ligeros (E2).

ACCESORIOS SUMINISTRADOS

Adaptador de soporte giratorio: A25D
Bolsa de almacenamiento: 26A13

ACCESORIOS OPCIONALES

Paravientos: Serie A58WS (8 colores disponibles)
Soporte de escritorio: S37A, S39A
Montaje de aislamiento: A55M
Montaje doble: A26M
Cable (7,6 m [25 pies]: C25E, C25F

PIEZAS DE REPUESTO

Cartucho: R59
Conjunto de pantalla y rejilla: RK143G
Para obtener información adicional sobre servicio o piezas, póngase en contacto con
El departamento de servicio de Shure al 1-800-516-2525. Fuera de los Estados Unidos, póngase en contacto con su centro de servicio autorizado de Shure.
