Shure BETA58A - Manual del Micrófono Vocal
GENERAL

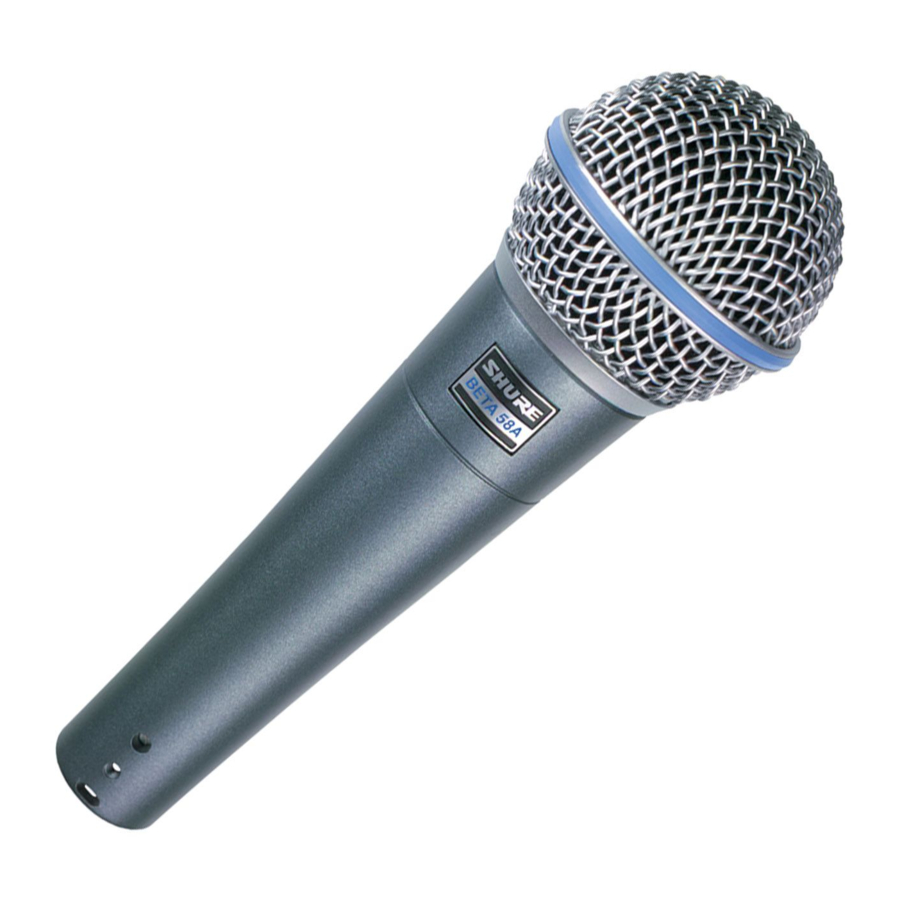

El Shure BETA 58A es un micrófono vocal dinámico supercardioide de alto rendimiento para refuerzo de sonido profesional y grabación en estudios de proyectos. Mantiene un patrón supercardioide verdadero en todo su rango de frecuencia. Esto asegura una alta ganancia antes de la retroalimentación, el máximo aislamiento de otras fuentes de sonido y una coloración tonal mínima fuera del eje.
El BETA 58A tiene una respuesta de frecuencia moldeada que es ideal para voces cercanas. El excelente rendimiento de este micrófono no se ve afectado por el manejo brusco debido a su construcción robusta, su probado sistema de montaje anti-choque y su rejilla de malla de acero endurecido. Las aplicaciones típicas para el BETA 58A incluyen voces principales, voces de acompañamiento y voz hablada.
CARACTERÍSTICAS
- Respuesta de frecuencia adaptada para voces, con medios brillantes y atenuación de graves para controlar el efecto de proximidad
- Patrón supercardioide uniforme para una alta ganancia antes de la retroalimentación y un rechazo superior del sonido fuera del eje
- Imán de neodimio para una alta salida de señal a ruido
- Rejilla de malla de acero endurecido que resiste el desgaste y el abuso
- Sistema avanzado de montaje anti-choque neumático que minimiza la transmisión de ruido mecánico y vibración
- Mínimamente afectado por la impedancia de carga variable
- Calidad y fiabilidad legendarias de Shure
APLICACIÓN Y COLOCACIÓN
El BETA 58A está diseñado para voces cercanas y se puede sostener con la mano o montar en un soporte. Algunas de las aplicaciones y técnicas de colocación más comunes se enumeran en la siguiente tabla. Tenga en cuenta que la técnica del micrófono es en gran medida una cuestión de gusto personal; no existe una posición de micrófono "correcta".
| COLOCACIÓN SUGERIDA DEL MICRÓFONO | CALIDAD DEL TONO |
| Labios a menos de 15 cm (6 pulgadas) de distancia o tocando el filtro anti-pop, en el eje del micrófono. | Sonido robusto, graves enfatizados, máximo aislamiento de otras fuentes. |
| De 15 a 60 cm (6 pulgadas a 2 pies) de distancia de la boca, justo por encima de la altura de la nariz. | Sonido natural, graves reducidos. |
| De 20 a 60 cm (8 pulgadas a 2 pies) de distancia de la boca, ligeramente hacia un lado. | Sonido natural, graves reducidos y mínimos sonidos "s". |
| De 90 cm a 1.8 m (3 a 6 pies) de distancia. | Sonido más delgado y distante; niveles notables de ruido ambiental. |
REGLAS GENERALES PARA EL USO DEL MICRÓFONO
- Apunte el micrófono hacia la fuente de sonido deseada y lejos de las fuentes no deseadas. Dado que los micrófonos supercardioides como el BETA 58A tienen patrones de captación estrechos y pueden captar sonidos desde la parte trasera, esto puede no ser obvio o intuitivo.
- Coloque el micrófono lo más cerca posible de la fuente de sonido deseada. Consulte la tabla anterior.
- Trabaje cerca del micrófono para obtener una respuesta de graves adicional.
- Use solo un micrófono para captar una fuente de sonido.
- Mantenga la distancia entre los micrófonos al menos tres veces la distancia de cada fuente a su micrófono.
- Use el menor número de micrófonos que sea práctico.
- Coloque los micrófonos lo más lejos posible de las superficies reflectantes.
- Agregue un filtro anti-viento cuando use el micrófono al aire libre.
- Evite el manejo excesivo para minimizar la captación de ruido mecánico y vibración.
- No cubra ninguna parte de la rejilla con la mano.
EFECTO DE PROXIMIDAD
Los micrófonos unidireccionales como el BETA 58A aumentan progresivamente las frecuencias graves de 6 a 10 dB a 100 Hz cuando el micrófono está a una distancia de aproximadamente 6 mm (1/4 de pulgada) de la fuente de sonido. Este fenómeno, conocido como efecto de proximidad, se puede utilizar para crear un sonido más cálido y potente. Para evitar el sonido explosivo de baja frecuencia durante el uso cercano, la respuesta de graves del BETA 58A se atenúa gradualmente. Esto proporciona un mayor control y ayuda al usuario a aprovechar el efecto de proximidad.
COLOCACIÓN DEL MONITOR DE ESCENARIO Y ALTAVOZ P.A.
Para el máximo rechazo del sonido no deseado, coloque el (los) monitor(es) de escenario o el altavoz del sistema P.A. en un ángulo de 60° desde la parte trasera del BETA 58A, no directamente detrás de él. Siempre revise la configuración del escenario antes de una actuación para asegurarse de que la colocación del micrófono y el monitor sea óptima.
UBICACIONES RECOMENDADAS DE LOS ALTAVOCES
ESPECIFICACIONES
Tipo
Dinámico (bobina móvil)
Respuesta de Frecuencia
50 a 16,000 Hz

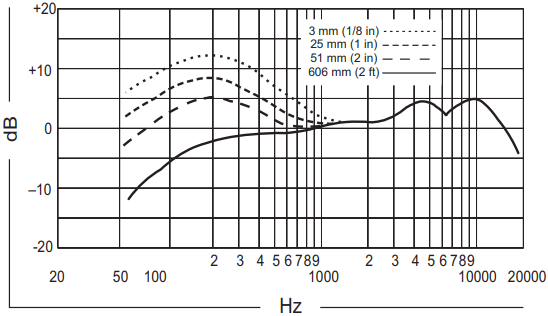

NOTA: La curva a continuación muestra la respuesta en el eje a una distancia de 2 pies de una fuente de sonido uniforme. Su respuesta puede variar, dependiendo de la posición del micrófono.
RESPUESTA DE FRECUENCIA TÍPICA
Patrón Polar
Supercardioide, simétrico rotacionalmente alrededor del eje del micrófono, uniforme con la frecuencia

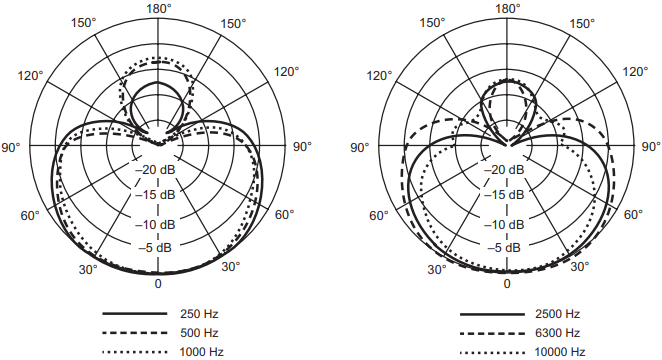

PATRONES POLARES TÍPICOS
Nivel de Salida (a 1,000 Hz)
Voltaje de Circuito Abierto: -51.5 dBV/Pa* (2.6 mV)
*1 Pa = 94 dB SPL
Impedancia
La impedancia nominal es de 150 Ω (290 Ω reales) para la conexión a entradas de micrófono con clasificación Z baja
Fase
La presión positiva en el diafragma produce voltaje positivo en el pin 2 con respecto al pin 3
CABLEADO INTERNO
Carcasa
Metal fundido pintado con esmalte azul plateado con rejilla de malla de acero esférica endurecida y con acabado mate
Adaptador de Soporte Ajustable
Montaje de micrófono deslizable, irrompible, ajustable a través de 180° con rosca estándar de 5/8"-27, acabado negro
Dimensiones
DIMENSIONES GENERALES
Peso Neto
278 gramos (9.92 oz)
ACCESORIOS INCLUIDOS
Adaptador de Soporte Ajustable: A25D
Adaptador de Rosca de 5/8" a 3/8" (Euro): 95A2050
Bolsa de Almacenamiento: 26A21
ACCESORIOS OPCIONALES
Filtro Anti-viento: A58WS Series (8 colores disponibles)
Montaje de Aislamiento: .A55M, A55HM
Cable de 7.6 m (25 pies): C25E, C25F
PIEZAS DE REPUESTO
Cápsula: R176
Conjunto de Rejilla: RK265G
Conjunto de Enchufe (Conector): 90F1984
SHURE Incorporated http://www.shure.com United States, Canada, Latin America, Caribbean:
5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A. Phone: 847-600-2000 U.S. Fax: 847-600-1212 Intl Fax: 847-600-6446
Europe, Middle East, Africa:
Shure Europe GmbH, Phone: 49-7131-72140 Fax: 49-7131-721414
Asia, Pacific:
Shure Asia Limited, Phone: 852-2893-4290 Fax: 852-2893-4055
