Manual del Shure Beta 91

GENERAL

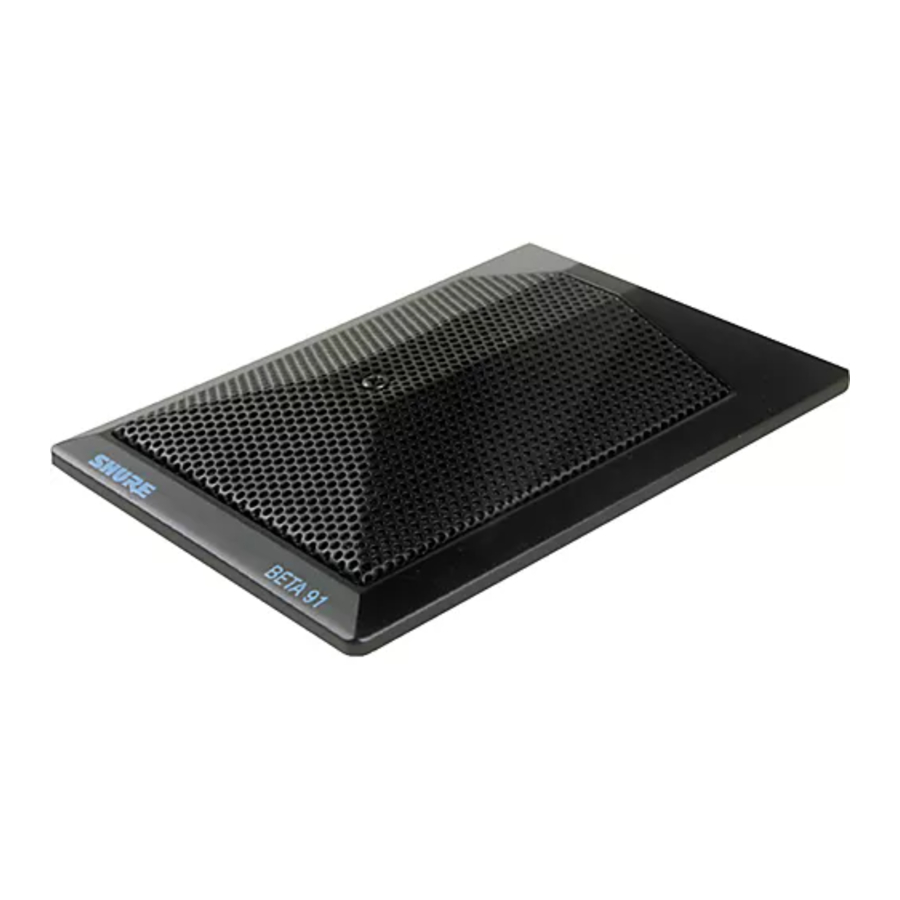

El Shure BETA 91 es un micrófono de condensador de alto rendimiento con una respuesta de frecuencia adaptada, diseñado específicamente para bombos y otros instrumentos. Proporciona un ataque y un "punch" magníficos, y ofrece un sonido con calidad de estudio, con una distorsión mínima incluso a niveles de presión sonora extremadamente altos.
El BETA 91 presenta un patrón medio cardioide (cardioide en el hemisferio por encima de la superficie de montaje) en todo su rango de frecuencia para garantizar una alta ganancia antes de la retroalimentación y un excelente rechazo del sonido no deseado.

CARACTERÍSTICAS

• Respuesta de frecuencia diseñada específicamente para bombos y otros instrumentos
• Amplio rango dinámico para su uso en entornos de alto SPL
• El diseño de bajo perfil no requiere herrajes de montaje externos
• Cable desmontable para facilitar el almacenamiento
• Calidad, robustez y fiabilidad legendarias de Shure

REGLAS GENERALES PARA EL USO DEL PRODUCTO

1. Oriente el lado del micrófono marcado como "Shure" hacia la fuente de sonido deseada y lejos de las fuentes no deseadas. Esto puede no ser obvio o intuitivo, ya que los micrófonos cardioides como el BETA 91 tienen patrones de captación estrechos.
2. Coloque el micrófono lo más cerca posible de la fuente de sonido deseada (consulte la tabla siguiente) para maximizar la relación señal/ruido.
3. Utilice solo un micrófono para captar una única fuente de sonido.
4. Utilice el menor número posible de micrófonos.
5. Mantenga los micrófonos múltiples separados por una distancia igual a al menos 3 veces la distancia a la fuente de sonido más cercana.

APLICACIONES Y COLOCACIÓN

La técnica de aplicación y colocación más común del BETA 91 se indica en la siguiente tabla. Tenga en cuenta que la técnica del micrófono es en gran medida una cuestión de gusto personal: no existe una posición "correcta" para el micrófono.

CABLE DE INTERCONEXIÓN

Se suministra un cable de alta resistencia de 4,6 m (15 pies) para conectar el micrófono BETA 91 al preamplificador. Puede ser conveniente que los componentes se ubiquen a mayor distancia. Se pueden utilizar hasta 23 m (75 pies) de cable adicional entre el micrófono BETA 91 y el preamplificador sin pérdida de señal.

ESPECIFICACIONES

Tipo
Condensador cardioide (polarización por electreto)

Respuesta de frecuencia
De 20 a 20.000 Hz (véase la figura 1)
(medida a 304,8 mm [1 pie] de una fuente de sonido esférica, en condiciones de campo libre)

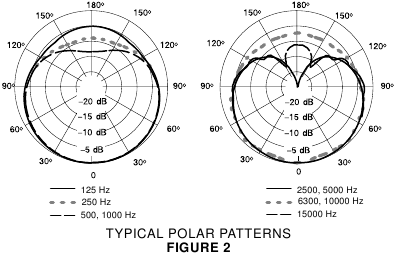

Patrón polar (véase la figura 2)
Medio cardioide (cardioide en el hemisferio por encima de la superficie de montaje), uniforme con la frecuencia, simétrico alrededor del eje.

Nivel de salida (a 1.000 Hz)
Tensión de circuito abierto: –59 dBV/Pa* (1,1 mV) típico
*1 Pa = 94 dB SPL

SPL máximo
(de 20 Hz a 20 kHz, menos del 1% de THD)
Carga de 2,5 kΩ: 160 dB
Carga de 1 kΩ: 156 dB

Nivel de recorte de salida del preamplificador
(de 20 Hz a 20 kHz, menos del 1% de THD*)
Carga de 2,5 kΩ: 6 dBV (2,0 V)
Carga de 1 kΩ: 2 dBV (1,26 V)
*THD del preamplificador del micrófono cuando la señal de entrada aplicada es equivalente a la salida del cartucho al SPL especificado.

Rango dinámico
(de 20 Hz a 20 kHz, menos del 1% de THD, carga de 2,5 kΩ)
125 dB (SPL máximo menos ruido ponderado A)

Ruido de salida
35 dB SPL (típico), ponderado A

Relación señal/ruido
59 dB re 94 dB SPL

Impedancia de salida
150 Ω (real)

Polaridad
La presión positiva en el diafragma produce una tensión positiva en la patilla 2 con respecto a la patilla 3

Alimentación
Alimentación phantom: 48 Vdc ±4 Vdc (IEC-268-15/DIN 45 596), patillas positivas 2 y 3.

Captación de zumbido electromagnético
–7,5 dB SPL equivalente en un campo de 1 mOe (60 Hz)

Cable
4,6 m (15 pies) de alta resistencia, apantallado de dos conductores,
Conectores TA4F a TA3F

Carcasa
Carcasa de aleación de zinc, fundida a presión, pintada en negro mate, con rejilla de acero en negro mate.

Dimensiones
95 mm x 129 mm x 19 mm (3,75 pulg. x 5,08 pulg. x 0,75 pulg.)

Peso neto
382 gramos (13,5 oz) sin cable

Certificación
Apto para llevar la marca CE. Cumple con la Directiva europea EMC 89/336/CEE. Cumple con las pruebas y los criterios de rendimiento aplicables de la norma europea EN55103 (1996) partes 1 y 2, para entornos residenciales (E1) e industriales ligeros (E2).

ACCESORIOS SUMINISTRADOS

PIEZAS DE REPUESTO

DECLARACIÓN DE SERVICIO

Para obtener información adicional sobre el servicio o las piezas, póngase en contacto con el Departamento de Servicio de Shure en el 1–800–516–2525. Fuera de los Estados Unidos, póngase en contacto con su centro de servicio autorizado de Shure.
