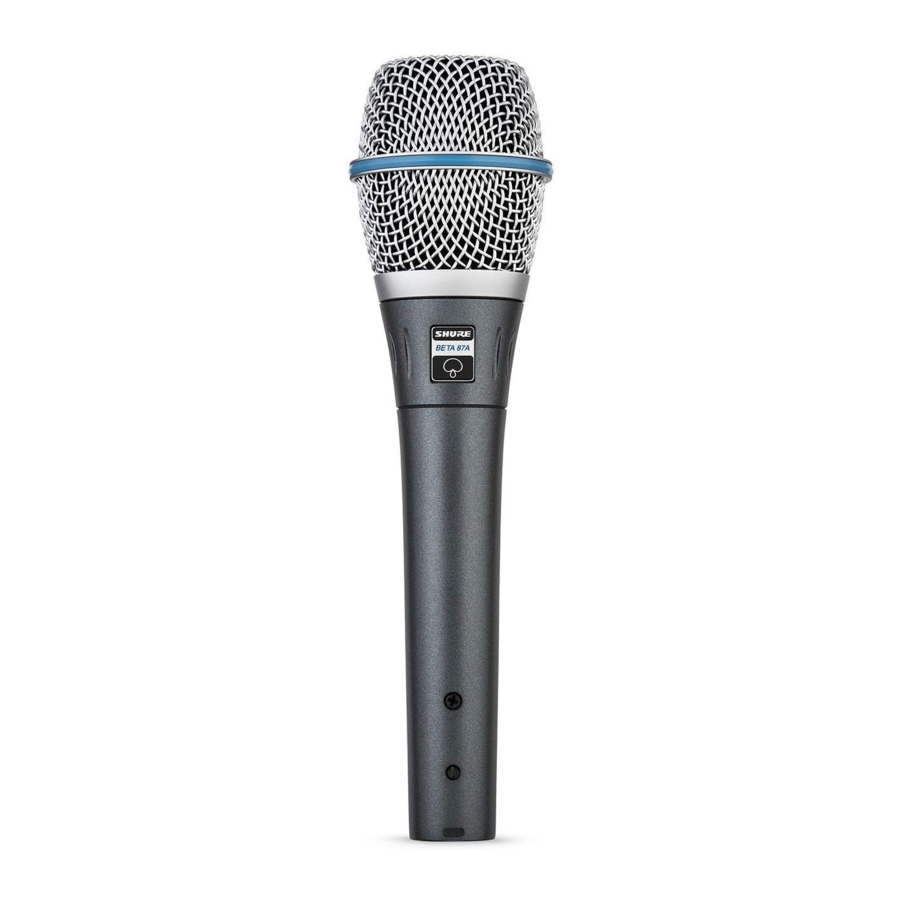

Manual del Shure BETA87A
Descripción general
El micrófono vocal Shure Beta 87A está diseñado con precisión para ofrecer una respuesta de frecuencia excepcionalmente suave en un diseño de condensador supercardioide. Construido para soportar niveles de presión sonora (SPL) extremos, el Beta 87A es ideal para refuerzo de sonido profesional y aplicaciones de grabación de estudio.
La respuesta de frecuencia adaptada, combinada con una reducción controlada de baja frecuencia, hace que este micrófono sea ideal para voces principales y de acompañamiento en primer plano, especialmente en entornos de SPL altos. Un avanzado sistema de montaje antichoque del cartucho, la rejilla de malla de acero endurecido y la calidad de construcción superior resisten los rigores de las giras diarias y el refuerzo de sonido.
Características
- Micrófono de primera calidad para interpretaciones en vivo con la calidad, resistencia y fiabilidad de Shure
- Patrón de captación supercardioide uniforme para máxima ganancia antes de la retroalimentación y rechazo superior del sonido fuera del eje
- Respuesta de frecuencia suave y amplia con aumento gradual de la presencia y efecto de proximidad controlado adaptado para voces
- El avanzado sistema de montaje antichoque del cartucho absorbe los golpes mecánicos y minimiza el ruido de manipulación
- La rejilla de malla de acero resistente a las abolladuras y la construcción de aleación de metal con revestimiento de esmalte resisten el desgaste y el abuso
- El filtro antipop integrado eficaz reduce el ruido indeseable del viento y de la respiración
- Muy baja susceptibilidad al zumbido de RF y electromagnético
Aplicaciones
Reglas generales de uso
- No cubra ninguna parte de la rejilla del micrófono con la mano, ya que esto afectará negativamente al rendimiento del micrófono.
- Apunte el micrófono hacia la fuente de sonido deseada (como el hablante, el cantante o el instrumento) y lejos de las fuentes no deseadas.
- Coloque el micrófono lo más cerca posible de la fuente de sonido deseada.
- Trabaje cerca del micrófono para obtener una respuesta de bajos adicional.
- Utilice solo un micrófono para captar una sola fuente de sonido.
- Para obtener una mejor ganancia antes de la retroalimentación, utilice menos micrófonos.
- Mantenga la distancia entre los micrófonos al menos tres veces la distancia de cada micrófono a su fuente ("regla de tres a uno").
- Coloque los micrófonos lo más lejos posible de las superficies reflectantes.
- Añada un paravientos cuando utilice el micrófono al aire libre.
- Evite la manipulación excesiva para minimizar la captación de ruido mecánico y vibraciones.
Aplicaciones y colocación
En la siguiente tabla se enumeran las aplicaciones más comunes y las técnicas de colocación. Tenga en cuenta que la técnica del micrófono es en gran medida una cuestión de gusto personal; no existe una posición "correcta" del micrófono.
| Aplicación | Colocación sugerida del micrófono | Calidad de sonido |
| Voces | Labios a menos de 15 cm (6 in) de distancia o tocando el paravientos, en el eje del micrófono. | Sonido robusto, graves enfatizados, máximo aislamiento de otras fuentes. |
| De 15 a 60 cm (6 in a 2 ft) de distancia de la boca, justo por encima de la altura de la nariz. | Sonido natural, graves reducidos. | |
| De 20 a 60 cm (8 in a 2 ft) de distancia de la boca, ligeramente desviado hacia un lado. | Sonido natural, graves reducidos y mínimos sonidos "s". | |
| De 90 cm a 1,8 m (3 a 6 ft) de distancia. | Sonido más fino y distante; niveles notables de ruido ambiental. |
Efecto de proximidad
Los micrófonos unidireccionales (cardioides) aumentan progresivamente las frecuencias bajas en 6 a 10 dB por debajo de 100 Hz cuando el micrófono está a una distancia de unos 6 mm (1/4 in) de la fuente de sonido. Este fenómeno, conocido como efecto de proximidad, puede utilizarse para crear un sonido más cálido y potente. Para evitar un sonido explosivo de baja frecuencia durante el uso en primer plano, la respuesta de graves se reduce gradualmente. Esto proporciona un mayor control y ayuda al usuario a aprovechar el efecto de proximidad.

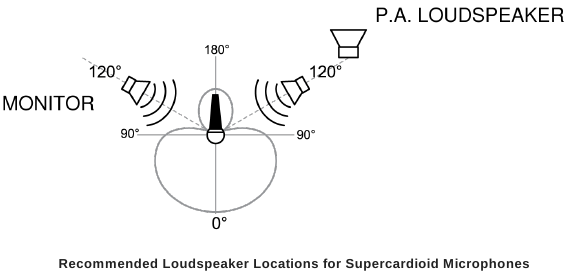

Evitar la captación de fuentes de sonido no deseadas
Un micrófono supercardioide tiene el mayor rechazo de sonido en puntos de 120° hacia la parte posterior del micrófono. Coloque el micrófono de modo que las fuentes de sonido no deseadas, como monitores y altavoces, estén en estos ángulos, no directamente detrás de él. Para minimizar la retroalimentación y garantizar un rechazo óptimo del sonido no deseado, pruebe siempre la colocación del micrófono antes de una actuación.
Requisitos de alimentación
Este micrófono requiere alimentación fantasma y funciona mejor con una fuente de 48 Vdc (IEC-61938). Sin embargo, funcionará con un margen dinámico y una sensibilidad ligeramente reducidos con fuentes de alimentación de hasta 11 Vdc.
La mayoría de las mesas de mezclas modernas proporcionan alimentación fantasma. Debe utilizar un cable de micrófono balanceado: de XLR a XLR o de XLR a TRS.

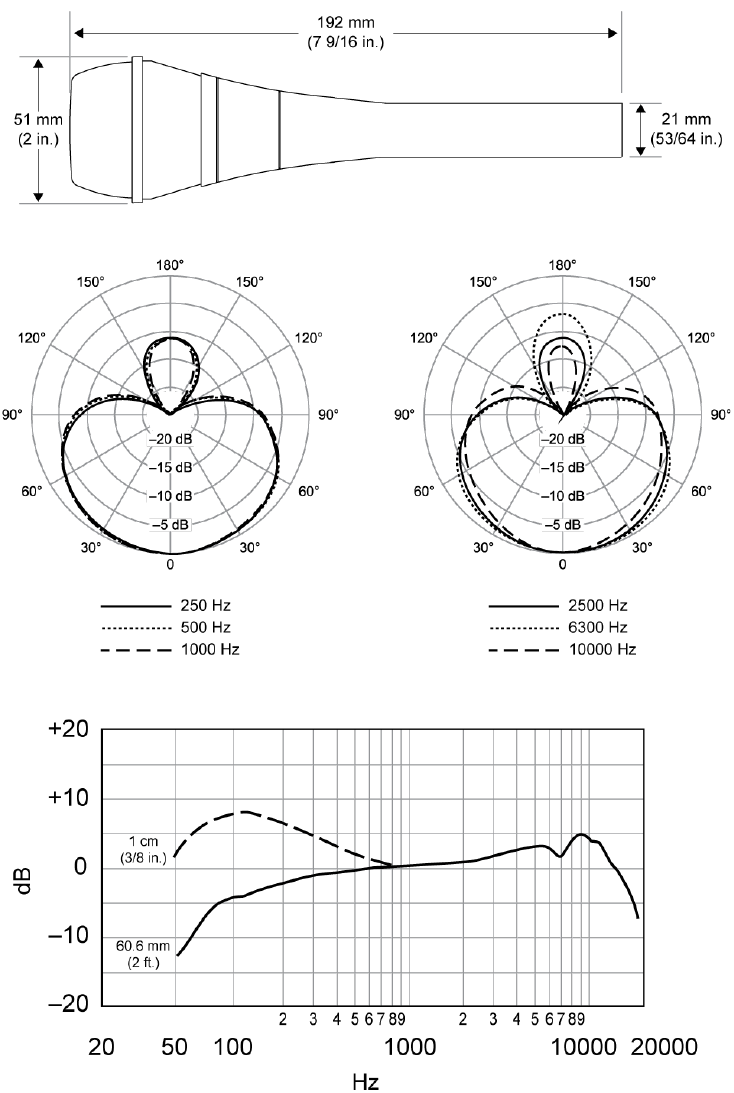

Especificaciones
Tipo
Condensador de electreto
Respuesta de frecuencia
De 50 a 20.000 Hz
Patrón polar
Supercardioide
Impedancia de salida
EIA clasificada en 150 Ω (100 Ω real)
Sensibilidad
a 1 kHz, tensión de circuito abierto
-52,5 dBV/Pa (2 mV)[1]
SPL máximo
1 kHz al 1% THD, carga de 1 kΩ
140,5 dB
Relación señal/ruido
Ref. 94 dB SPL a 1 kHz
70,5 dB
Rango dinámico
a 1 kHz, carga de 1 kΩ
117 dB
Nivel de recorte
1 kHz al 0,25% THD, carga de 1 kΩ
-6 dBV (0,5 V)
Ruido propio
típico, SPL equivalente, ponderado A
23,5 dB
Polaridad
La presión positiva en el diafragma produce una tensión positiva en la clavija 2 con respecto a la clavija 3
Peso
Neto
0,207 kg (0,475 lbs)
Conector
Audio profesional de tres clavijas (XLR), macho, balanceado
Carcasa
Construcción de aluminio con acabado metálico azul pintado y rejilla de acero endurecido con cromado satinado de níquel
Requisitos de alimentación
Alimentación fantasma de 11 a 52 V CC (1,2 mA)
[1]1 Pa=94 dB SPL
[2]La relación S/N es la diferencia entre 94 dB SPL y el SPL equivalente de ruido propio, ponderado A
Accesorios
Accesorios incluidos
| Bolsa de transporte con cremallera | 95A2314 |
| Pinza de micrófono para SM58, SM57, SM87A, BETA87A, BETA87C, PGA57, PGA58, PGA48, PGA81 | A25D |
Accesorios opcionales
| Montura de aislamiento Shock Stopper | A55HM |
| Paravientos de espuma negra para KSM8, SM85, SM86, SM87A, BETA87A y BETA87C | A85WS |
| Cable de micrófono XLR Triple-Flex de 25 pies (7,5 m) con conectores cromados | C25F |
Piezas de repuesto
| Rejilla para BETA87, BETA87A y BETA87C con cable e inalámbrico | RK312 |
| Cartucho para BETA87 y BETA87A | R193 |
| Conjunto de conector (enchufe) | 90J1984 |
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual del Shure BETA87A
