Manual del Shure SM11
GENERALIDADES

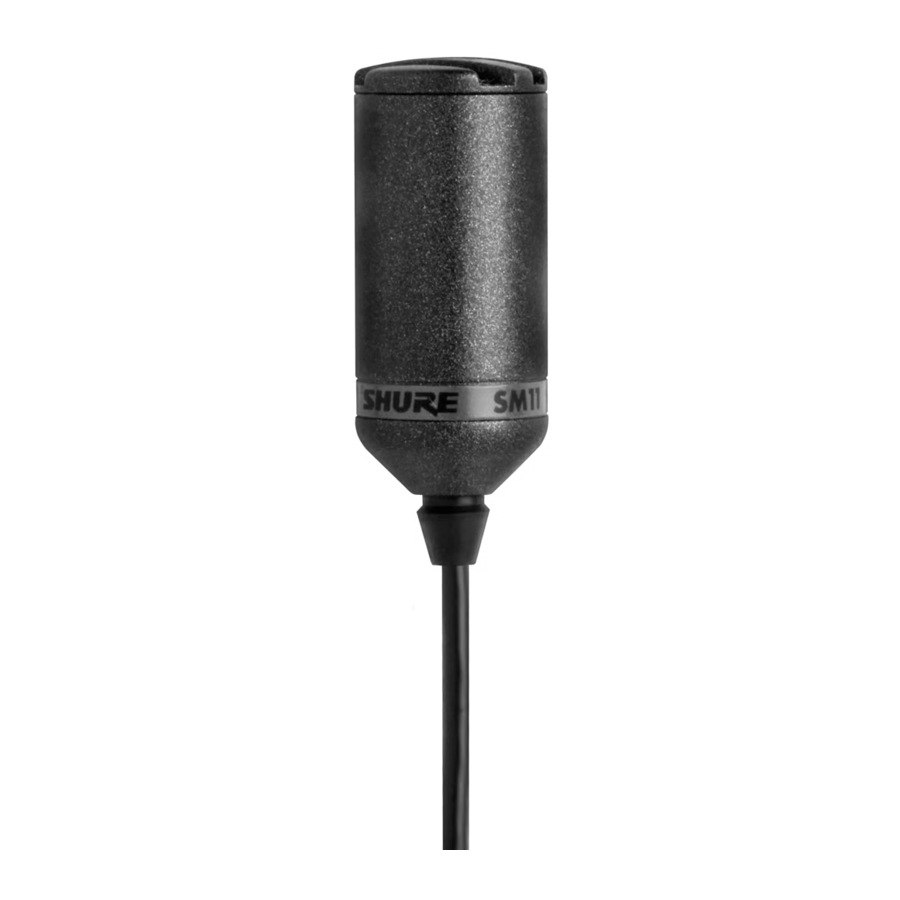

El modelo SM11 de Shure es un micrófono de solapa dinámico en miniatura diseñado para su uso en la radiodifusión televisiva (en cámara), para el refuerzo de sonido, en determinadas aplicaciones de radio y cinematografía, y usos similares donde se requiera un micrófono pequeño de calidad profesional. El SM11 tiene un patrón de captación omnidireccional, y su respuesta de frecuencia está optimizada para su uso como micrófono de solapa. El micrófono se suministra con un conjunto de pinza de corbata, un conjunto de alfiler de corbata, un clip de cinturón para el conector y una bolsa de transporte/almacenamiento con cremallera. Un kit opcional para montar el SM11 en varios instrumentos musicales está disponible como Shure Model RK279.
Características
- Respuesta de frecuencia optimizada para su uso como micrófono de solapa. Coincide acústicamente con la mayoría de los micrófonos de pie o de escritorio
- Pequeño y ligero para un funcionamiento discreto, prácticamente invisible
- El exterior liso y la rejilla empotrada minimizan el ruido de la ropa
- Construcción robusta de la carcasa de aluminio
- Cable extremadamente flexible de larga duración
- Dos opciones de montaje: pinza de corbata o alfiler de corbata
- El clip de cinturón, cómodo y seguro, sujeta el conector al cinturón o a la ropa
ESPECIFICACIONES
Tipo
Dinámico
Respuesta de frecuencia
De 50 a 15.000 Hz (véase la figura 1)
Patrón polar
Omnidireccional
Impedancia
La impedancia nominal del micrófono es de 150 ohmios (200 ohmios reales) para la conexión a entradas de micrófono con una clasificación de 19 a 300 ohmios
Nivel de salida (a 1.000 Hz)
Tensión de circuito abierto: -64 dBV/Pa (0,60 mV)
(1 Pa = 94 dB SPL)

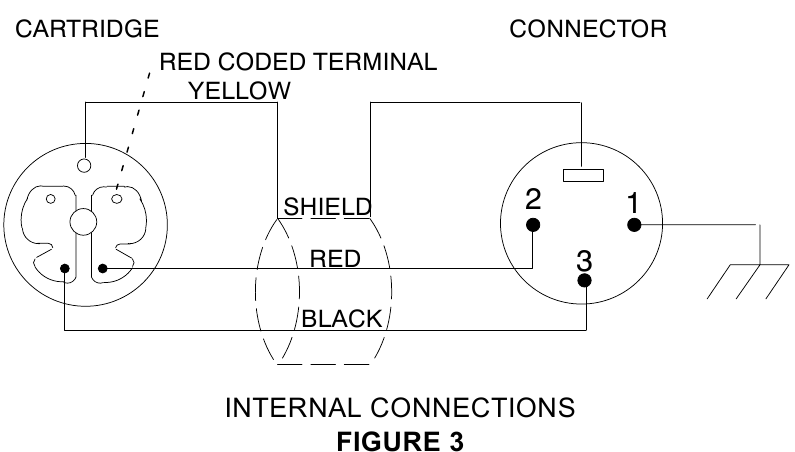

Polaridad
La presión positiva en el diafragma produce una tensión positiva en la patilla 2 con respecto a la patilla 3
Captación de zumbidos
35 dB SPL equivalentes en un campo de 1 miliorested
Cable
No extraíble, 1,2 m (48 pulg.), de dos conductores, apantallado, recubierto de plástico
Conector
Audio profesional de tres patillas (XLR).
Carcasa
Aluminio con acabado de esmalte gris
Dimensiones
Véase la figura 2
INSTALACIÓN
Conjunto de pinza de corbata

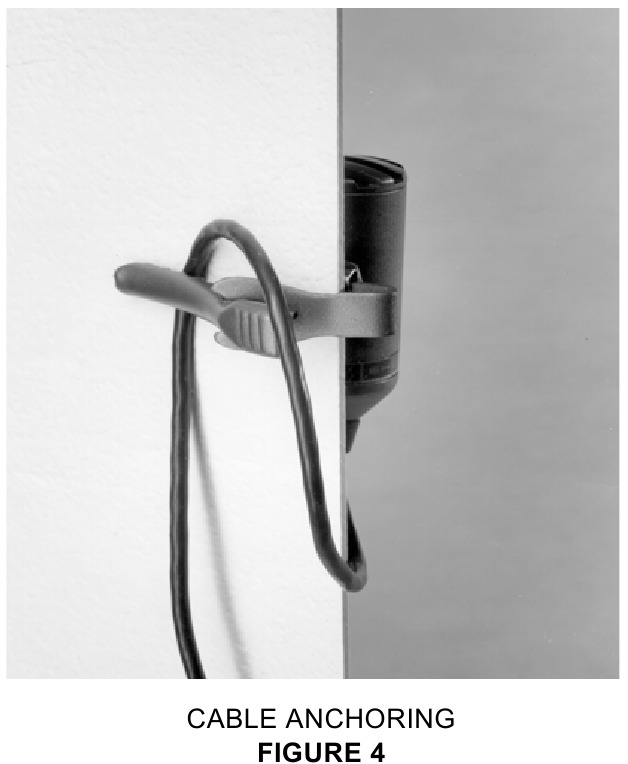

Inserte el SM11 en la pinza de corbata y fije el cable como se muestra en la figura 4. Coloque la pinza en una corbata, camisa o blusa. Tenga en cuenta que el micrófono puede girar 360° en su soporte para su uso a la izquierda, a la derecha o en vertical ("clip de bolígrafo").
Conjunto de alfiler de corbata
Retire el embrague del conjunto de alfiler de corbata e inserte el soporte del alfiler de corbata en la corbata (o a través de la corbata y la camisa si lo desea). Coloque el embrague en la patilla del soporte del alfiler de corbata. Inserte el SM11 en el soporte del alfiler de corbata.
Conector y clip de cinturón
Con el SM11 instalado en uno de los conjuntos descritos anteriormente, inserte el conector en el clip de cinturón del conector y fije el clip de cinturón al cinturón, a la pretina u otra prenda del usuario. El exceso de cable del micrófono se puede insertar en el bolsillo del usuario o meterlo en la pretina.
ESPECIFICACIONES PARA ARQUITECTOS
El micrófono será de tipo bobina móvil (dinámico) con una respuesta de frecuencia de 50 a 15.000 Hz. El micrófono tendrá una característica polar omnidireccional. El micrófono será de baja impedancia con una impedancia nominal de 150 ohmios para la conexión a entradas de micrófono con una clasificación de 19 a 300 ohmios. La salida del micrófono será de -64 dB, donde 0 dB = 1 milivatio por 10 microbares.
El micrófono será de tipo solapa, y se proporcionará con un cable apantallado no extraíble de 1,2 m (48 pulg.), de dos conductores, con un conector de audio profesional de tres patillas diseñado para acoplarse con conectores de la serie XL de Cannon, de la serie A3 (Q.G.) de Switchcraft o equivalentes. El micrófono también se proporcionará con un conjunto de pinza de corbata, un conjunto de alfiler de corbata, un clip de cinturón para el conector y una bolsa de transporte/almacenamiento.
Las dimensiones generales del micrófono serán de 33,5 mm (1 - 5/16 pulg.) de longitud y 14,7 mm (9/16 pulg.) de diámetro.
El micrófono será el Shure Model SM11 o equivalente.
ACCESORIOS Y PIEZAS DE REPUESTO
Los siguientes accesorios suministrados y piezas de repuesto se pueden pedir a través de su distribuidor autorizado de productos profesionales de Shure o de Shure Incorporated.
Conjunto de pinza de corbata: RK203TC
Conjunto de alfiler de corbata: 90A2384
Clip de cinturón para el conector: RK200BC
Bolsa de transporte/almacenamiento: 26A13
Cartucho: R99
Cable: C91
Kit de montaje del instrumento: RK279
Para obtener información adicional sobre el servicio o las piezas, póngase en contacto con el Departamento de Servicio de Shure al 1-800-516-2525. Fuera de los Estados Unidos, póngase en contacto con su centro de servicio autorizado de Shure.
