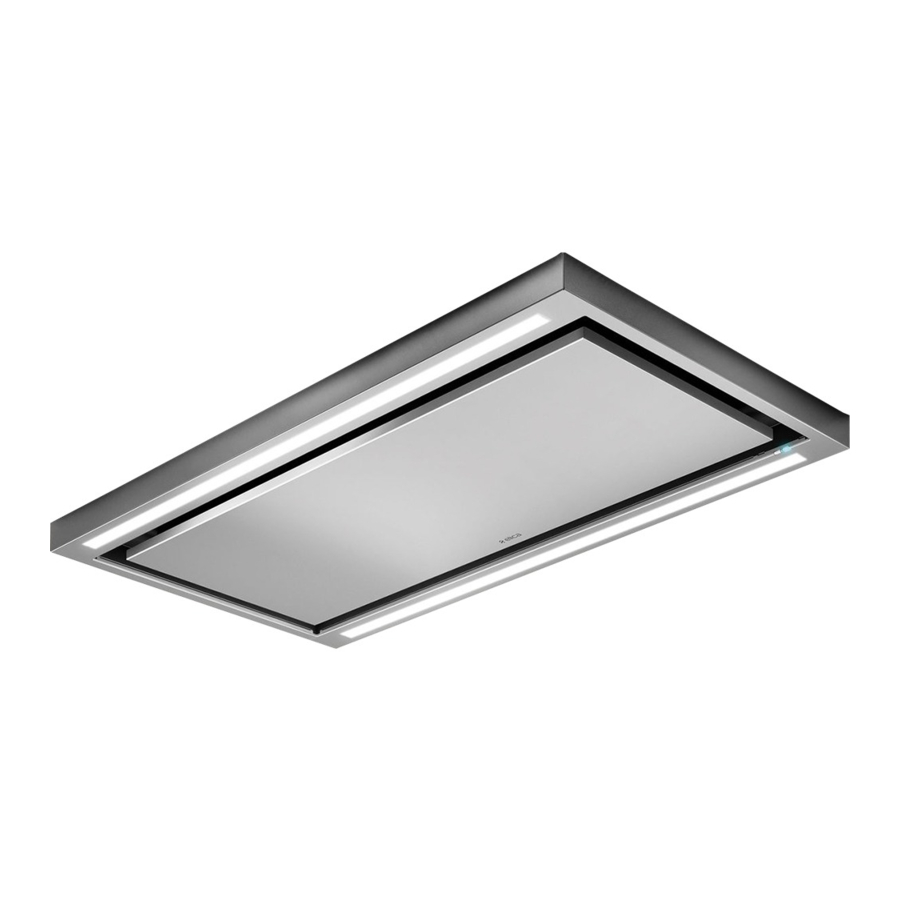

Manual de ELICA CLOUD SEVEN

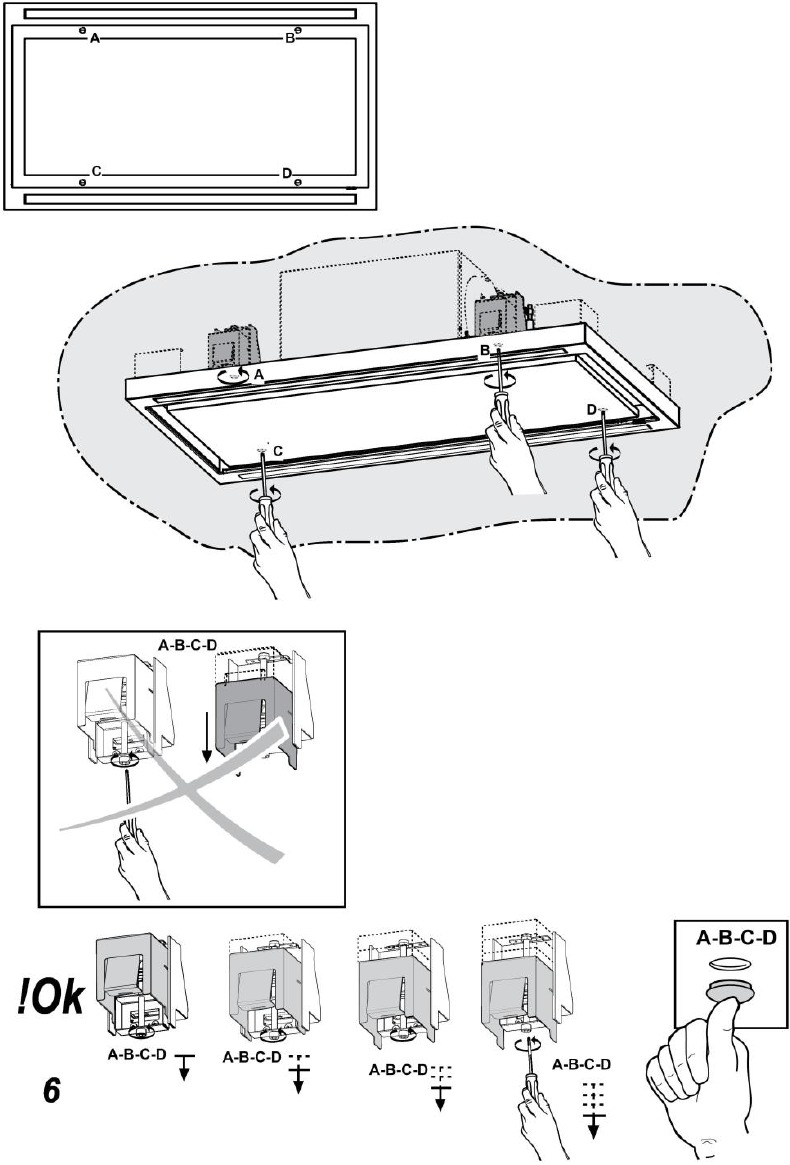

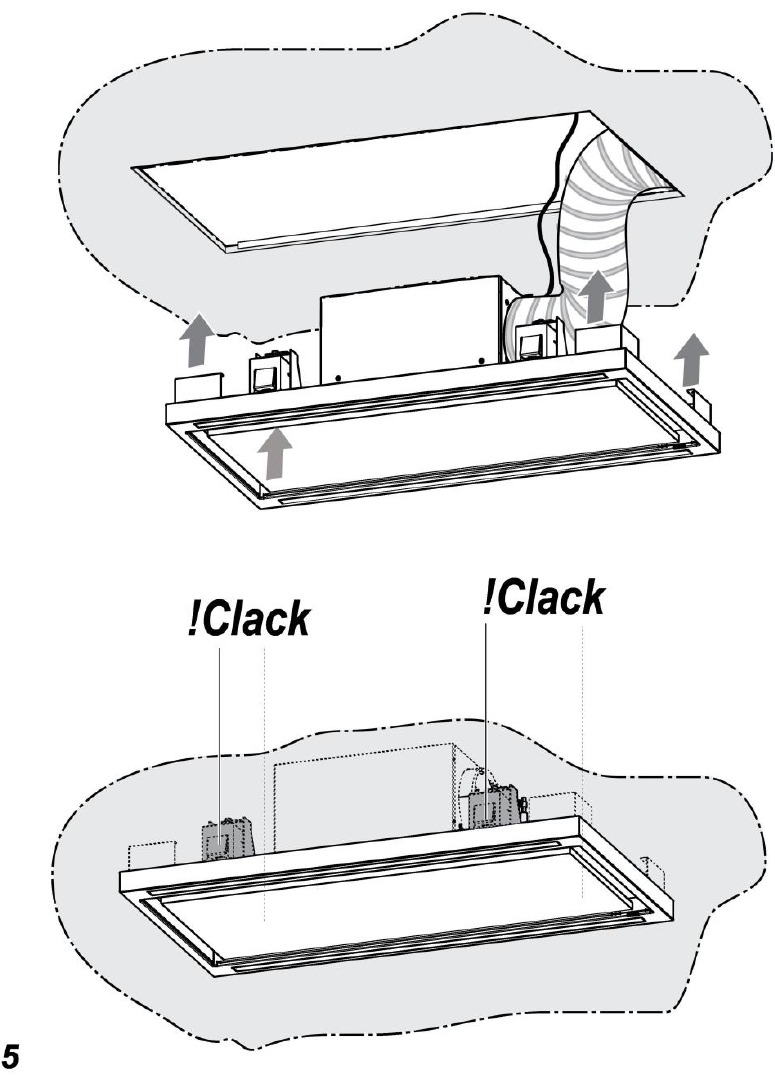

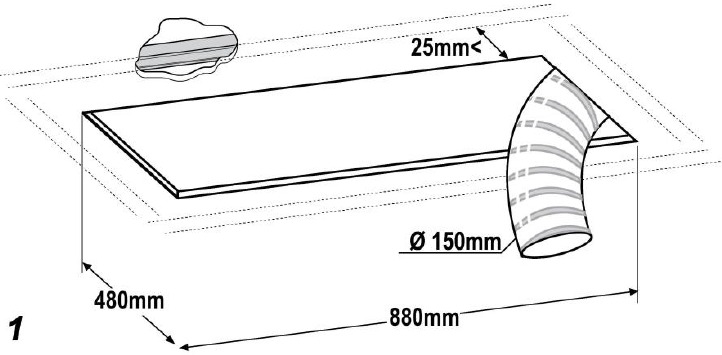

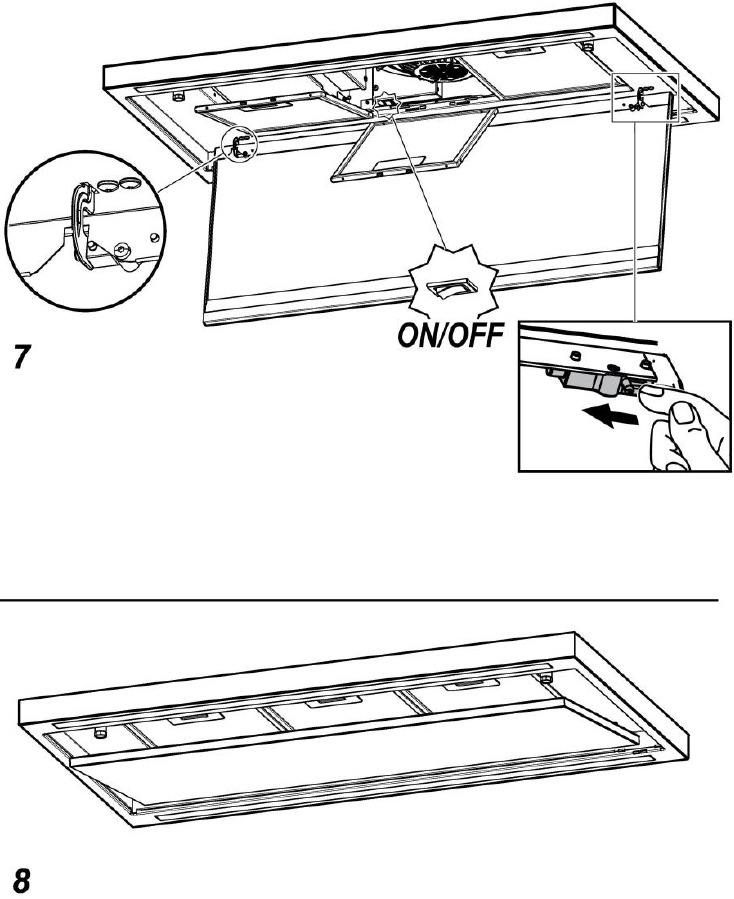

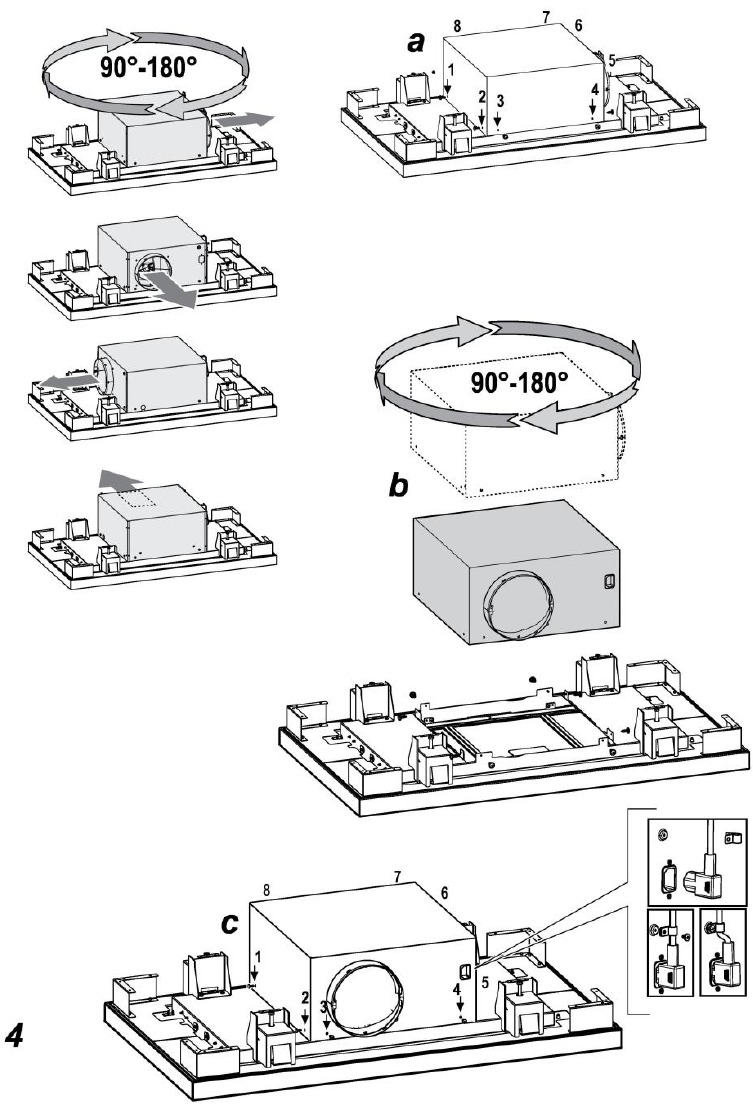

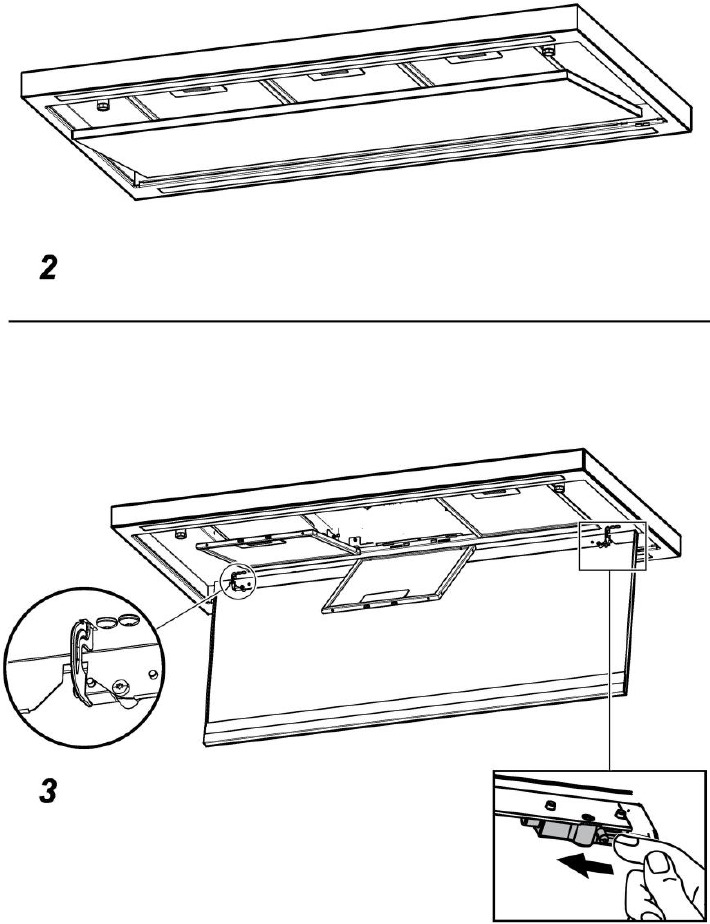

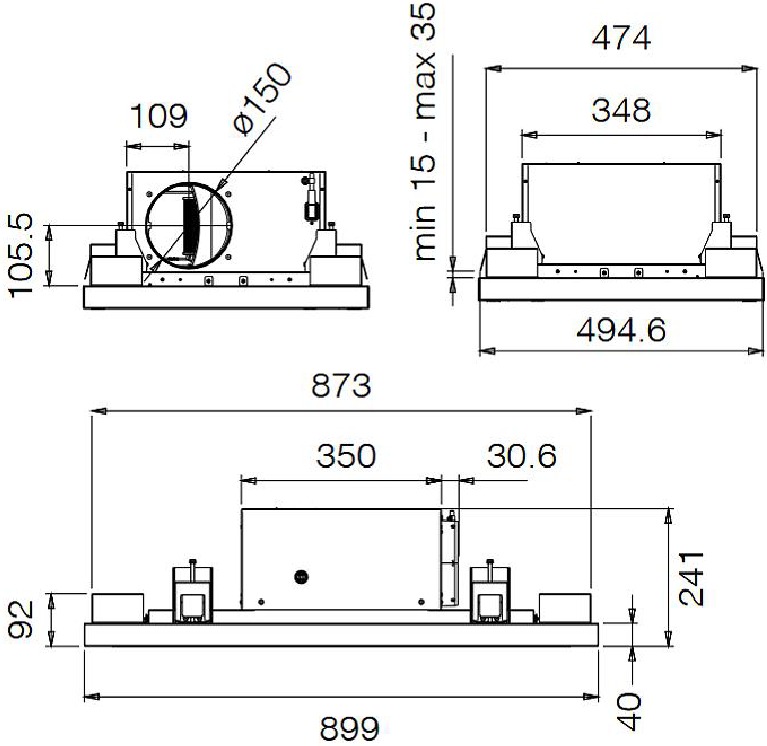

Instalación

• La distancia mínima entre la superficie de apoyo para los equipos de cocción en la placa y la parte más baja de la campana extractora no debe ser inferior a 60 cm para las cocinas eléctricas y a 100 cm para las cocinas de gas o mixtas.

Si las instrucciones de instalación de la placa de gas especifican una distancia mayor, deberá respetarse.

Comprobación del techo

El techo debe ser plano, horizontal, suficientemente robusto y resistente.

Uso

La campana está diseñada para ser utilizada en versión de extracción.
En este caso, los humos se conducen fuera del edificio por medio de un tubo especial conectado al anillo de conexión situado en la parte superior de la campana.

El tubo de escape no se suministra y debe adquirirse por separado. El diámetro del tubo de escape debe ser igual al del anillo de conexión.

Si la campana se suministra con filtro de carbón activo, debe retirarse.
Conecte la campana y los orificios de descarga en las paredes con un diámetro equivalente a la salida de aire (brida de conexión).
El uso de tubos y orificios de descarga en las paredes con dimensiones más pequeñas provocará una disminución del rendimiento de succión y un aumento drástico del ruido.
Por lo tanto, se declina cualquier responsabilidad al respecto.
! Utilice un conducto de la longitud mínima indispensable.
! Utilice un conducto con el menor número posible de codos (ángulo máximo del codo: 90°).
! Evite cambios drásticos en la sección transversal del conducto.

Funcionamiento

Este producto está diseñado para funcionar con un mando a distancia Elica, ya sea suministrado con el producto o adquirido por separado como opcional.
Para controlar la campana a través del mando a distancia, se debe llevar a cabo el procedimiento de afiliación.

Para empezar, la campana debe desconectarse y luego volver a conectarse a la fuente de alimentación, y el procedimiento de afiliación debe llevarse a cabo dentro del primer minuto de conexión a la alimentación.

Lea las instrucciones suministradas con el mando a distancia, que proporcionan instrucciones detalladas sobre la afiliación y el uso correcto.
Nota: la Speed 4 (Velocidad 4) (y la Speed 5 (Velocidad 5), donde sea aplicable) si se selecciona, se activará durante un período de tiempo limitado después del cual Speed 2 (Velocidad 2) se habilita automáticamente.

Conexión del mando a distancia

(si corresponde)
Una vez que el mando a distancia se ha conectado, esto se mostrará en la campana: ambos LED parpadean.

Nota: Usando el mando a distancia, el apagado retardado se puede programar en función de la velocidad de aspiración (potencia) habilitada en ese momento:
Speed 1 (Velocidad 1) (baja aspiración): 20 minutos
Speed 2 (Velocidad 2) (aspiración media): 15 minutos
Speed 3 (Velocidad 3) (alta aspiración): 10 minutos

Luces indicadoras de saturación del filtro

A intervalos regulares, los LED de la campana indican la necesidad de llevar a cabo el mantenimiento del filtro.
Nota: La señal de saturación del filtro es visible durante unos segundos cuando se enciende la campana; dentro de este tiempo, las luces indicadoras de saturación deben reiniciarse.
LED verde parpadeante: llevar a cabo el mantenimiento del filtro de grasa.
LED rojo parpadeante: llevar a cabo el mantenimiento del filtro de carbón (solo para campanas que operan en "Filtration Version" (Versión de filtración)).
Nota: Ejecute el comando "RESET FILTERS" (RESTABLECER FILTROS) a través del mando a distancia.

Activación/desactivación de la luz indicadora de saturación del filtro

Nota: Ejecute el procedimiento con la campana apagada. La luz indicadora de saturación del filtro de carbón suele estar desactivada.
Si no se da ningún control en un máximo de 10 segundos, la campana sale automáticamente de esta función, en cualquier momento, y vuelve al estado anterior.
Mantenga presionadas las teclas B+C (simultáneamente) para entrar en el menú de configuración:
Pulse brevemente el botón C para seleccionar el filtro que se va a configurar:
Grease filter: (Filtro de grasa:) Verde
Charcoal filter: (Filtro de carbón:) Rojo
Pulse brevemente el botón B para activar (el 2º LED parpadea) o desactivar (2º LED apagado).
Nota: los LED se iluminan durante un número limitado de segundos después de los cuales se apagan para indicar que la luz indicadora se ha activado (o desactivado).

Mantenimiento

Limpieza

Limpiar SOLAMENTE con un paño humedecido con detergente líquido neutro. NO LIMPIAR CON HERRAMIENTAS O INSTRUMENTOS. No utilice productos abrasivos. ¡NO UTILICE ALCOHOL!

Panel

Fig. 6
El panel para la aspiración perimetral debe dejarse siempre cerrado y solo debe abrirse en caso de intervenciones de mantenimiento (por ejemplo, limpieza o sustitución de filtros).

Filtro de grasa

Fig. 7
Atrapa las partículas de grasa de la cocción.
Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación del filtro –si está previsto en el modelo en posesión– indique esta necesidad) utilizando detergentes no agresivos, ya sea a mano o en el lavavajillas, que debe ajustarse a baja temperatura y un ciclo corto.
Cuando se lava en un lavavajillas, el filtro de grasa puede decolorarse ligeramente, pero esto no afecta a su capacidad de filtrado.
Para retirar el filtro de grasa, tire del asa de liberación del muelle.

Sustitución de lámparas

La campana está equipada con un sistema de iluminación basado en tecnología LED.
Los LED garantizan una iluminación óptima, una duración hasta 10 veces mayor que las lámparas tradicionales y permiten ahorrar un 90% de energía eléctrica.
El sistema de iluminación no puede ser reemplazado por el usuario, póngase en contacto con el Servicio de Atención al Cliente en caso de mal funcionamiento.

Información de seguridad

Siga atentamente las instrucciones que se establecen en este manual. Se declina toda responsabilidad por cualquier eventual inconveniente, daño o incendio causado por el incumplimiento de las instrucciones de este manual. Este aparato está destinado a ser utilizado en aplicaciones domésticas y similares, tales como:

• áreas de cocina para el personal en tiendas, oficinas y otros entornos de trabajo;
• casas de campo;
• por clientes en hoteles, moteles y otros entornos de tipo residencial;
• entornos de tipo bed and breakfast.

La campana puede tener un aspecto diferente al que se ilustra en los dibujos de este folleto. Sin embargo, las instrucciones de uso, mantenimiento e instalación siguen siendo las mismas.

• Es importante conservar este folleto para consultarlo en cualquier momento. En caso de venta, cesión o traslado, asegúrese de que esté junto con el producto.
• Lea atentamente las instrucciones: hay información importante sobre la instalación, el uso y la seguridad.
• No realice variaciones eléctricas o mecánicas en el producto o en los conductos de descarga.
• Antes de proceder con la instalación del aparato, compruebe que no haya componentes dañados. De lo contrario, póngase en contacto con su distribuidor y no proceda con la instalación.

Nota: Las piezas marcadas con el símbolo "(*)" son accesorios opcionales que se suministran solo con algunos modelos o que no se suministran, pero que están disponibles para su compra.

• Antes de cualquier operación de limpieza o mantenimiento, desconecte la campana de la red eléctrica retirando el enchufe o desconectando la alimentación eléctrica de la red.
• Utilice siempre guantes de trabajo para todas las operaciones de instalación y mantenimiento.

• Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento si se les ha dado la supervisión o instrucción necesaria sobre el uso del aparato de forma segura y comprenden los peligros que implica.
• No se permitirá a los niños manipular los controles o jugar con el aparato.
• La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.
• Los locales donde se instala el aparato deben estar suficientemente ventilados, cuando la campana de la cocina se utiliza junto con otros dispositivos de combustión de gas u otros combustibles.
• La campana debe limpiarse regularmente tanto por dentro como por fuera (AL MENOS UNA VEZ AL MES).
• Esto debe completarse de acuerdo con las instrucciones de mantenimiento proporcionadas. El incumplimiento de las instrucciones proporcionadas con respecto a la limpieza de la campana y los filtros provocará el riesgo de incendios.
• No flamee debajo de la campana extractora.
• No retire los filtros durante la cocción.
• Para la sustitución de la lámpara, utilice solo el tipo de lámpara indicado en la sección Mantenimiento/Sustitución de lámparas de este manual.
  El uso de llamas expuestas es perjudicial para los filtros y puede causar un riesgo de incendio, y por lo tanto debe evitarse en todas las circunstancias.
  Cualquier fritura debe hacerse con cuidado para asegurarse de que el aceite no se sobrecaliente y se inflame.

Las partes accesibles de la campana pueden calentarse cuando se utilizan con aparatos de cocción.

• No conecte el aparato a la red eléctrica hasta que la instalación esté completamente terminada.
• Con respecto a las medidas técnicas y de seguridad que deben adoptarse para la descarga de humos, es importante seguir de cerca las regulaciones proporcionadas por las autoridades locales.
• El aire no debe descargarse en un conducto que se utiliza para la descarga de humos de aparatos que queman gas u otros combustibles.

El no instalar los tornillos o el dispositivo de fijación de acuerdo con estas instrucciones puede resultar en peligros eléctricos.

• No utilice ni deje la campana sin la lámpara correctamente montada debido al posible riesgo de descargas eléctricas.
• Nunca utilice la campana sin las rejillas montadas eficazmente.
• La campana NUNCA debe utilizarse como superficie de apoyo a menos que se indique específicamente.
• Utilice solo los tornillos de fijación suministrados con el producto para la instalación o, si no se suministran, compre el tipo de tornillos correcto.
• Utilice la longitud correcta para los tornillos que se identifican en la Guía de instalación.
• En caso de duda, consulte a un centro de asistencia técnica autorizado o a una persona cualificada similar.

No utilizar con un programador, temporizador, sistema de control remoto separado o cualquier otro dispositivo que se encienda automáticamente.

Conexión eléctrica
La fuente de alimentación debe corresponder a la clasificación indicada en la placa situada dentro de la campana. Si se proporciona con un enchufe, conecte la campana a un enchufe que cumpla con las regulaciones actuales y que esté colocado en un área accesible, después de la instalación. Si no está equipado con un enchufe (conexión directa a la red eléctrica) o si el enchufe no está situado en un área accesible, después de la instalación, aplique un interruptor de doble polo de acuerdo con las normas que asegure la desconexión completa de la red eléctrica en condiciones relacionadas con la categoría de sobrecorriente III, de acuerdo con las instrucciones de instalación.

Antes de volver a conectar el circuito de la campana a la red eléctrica y comprobar el funcionamiento eficiente, compruebe siempre que el cable de la red eléctrica esté correctamente montado.

Advertencias

La campana está diseñada para ser instalada en un falso techo.
El falso techo debe ser resistente y tener una capacidad de carga adecuada para un producto con un peso máximo de 21 kg.
No instale la campana directamente en los paneles del falso techo, sino que utilice un marco o soporte adecuado.
