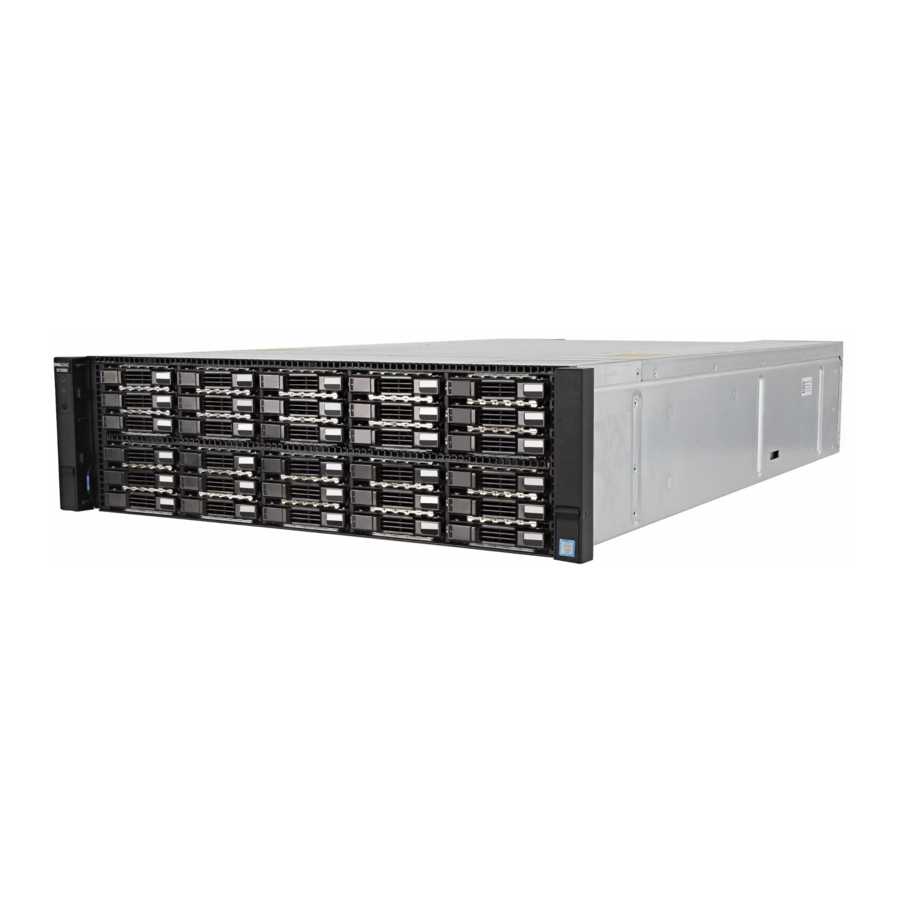

Manual de Dell SC5020, SC5020F
Notas, precauciones y advertencias
NOTA: Una NOTA indica información importante que le ayuda a utilizar mejor su producto.
Una PRECAUCIÓN indica posibles daños en el hardware o pérdida de datos y le indica cómo evitar el problema.
Una ADVERTENCIA indica la posibilidad de daños materiales, lesiones personales o la muerte.
Configuración del sistema de almacenamiento
Tenga en cuenta las siguientes prácticas recomendadas al configurar un sistema de almacenamiento de la serie SC5020.
- Dell recomienda que utilice una red SAN dedicada para la transmisión de datos cuando utilice un sistema de almacenamiento Fibre Channel o iSCSI.
- Configure siempre rutas de datos redundantes para proporcionar rutas alternativas hacia y desde el servidor host en caso de que una de las rutas de datos se desactive.
- Antes de conectar cualquier cable entre el sistema de almacenamiento y el servidor host o la carcasa de expansión, etiquete físicamente cada puerto y conector.
- Siga siempre los procedimientos adecuados de encendido y apagado al reiniciar la alimentación en toda la red. Verifique que los componentes de red críticos estén en circuitos de alimentación separados.
NOTA: Este producto está diseñado para ubicaciones de acceso restringido, como una sala de equipos o un armario de equipos dedicados.
Si se instala en un conjunto de rack cerrado o de varias unidades, la temperatura ambiente de funcionamiento del entorno del rack puede ser mayor que la temperatura ambiente de la sala. Por lo tanto, se debe considerar la posibilidad de instalar el equipo en un entorno compatible con la temperatura ambiente máxima (Tma) especificada por el fabricante.
Advertencias de seguridad
Se requiere que dos personas levanten el equipo
Un sistema de almacenamiento de la serie SC5020 totalmente configurado pesa aproximadamente 43 kg (95 lb). Utilice los métodos de elevación adecuados al instalar el sistema de almacenamiento.
Radiación láser para sistemas de almacenamiento Fibre Channel
Radiación láser de clase I cuando está abierto, evite la exposición al haz.
Radiación láser, evite la exposición directa al haz.
La unidad está certificada en los EE. UU. para cumplir con los requisitos de DHHS 21 CFR, capítulo 1 Subcapítulo J para productos láser de Clase I (1), y en otros lugares está certificada como un producto láser de Clase I que cumple con los requisitos de IEC 60825-1:2007.
Los productos láser de Clase I no se consideran peligrosos. El sistema láser y la unidad están diseñados para que nunca haya acceso humano a la radiación láser por encima de un nivel de Clase I durante el funcionamiento normal, el mantenimiento del usuario o las condiciones de servicio prescritas.
Temas:
- Localización de la etiqueta de servicio
- Otra información que puede necesitar
- Instalación y configuración
- Información de NOM (solo México)
- Especificaciones técnicas
Localización de la etiqueta de servicio
Su sistema de almacenamiento se identifica mediante una etiqueta de servicio única y un código de servicio rápido.
La etiqueta de servicio y el código de servicio rápido se encuentran en la parte frontal del sistema al extraer la etiqueta de información. Alternativamente, la información puede estar en una etiqueta adhesiva en la parte posterior del chasis del sistema de almacenamiento. Dell utiliza esta información para dirigir las llamadas de soporte al personal adecuado.
NOTA: Tel código Quick Resource Locator (QRL) en la etiqueta de información es único para su sistema. Escanee el código QRL para obtener acceso inmediato a la información de su sistema utilizando su teléfono inteligente o tableta.
Otra información que puede necesitar
Para instalar el sistema de almacenamiento, es posible que necesite la siguiente información adicional:
- Manual del propietario de los sistemas de almacenamiento SC5020 y SC5020F
Proporciona información sobre un sistema de almacenamiento de la serie SC5020, como las características del hardware, la sustitución de componentes de hardware y las especificaciones técnicas. - Guía del administrador de Dell Storage Manager
Proporciona instrucciones para utilizar el software Dell Storage Manager. - Guía del administrador de Unisphere y Unisphere Central para SC Series
Proporciona instrucciones e información para administrar sistemas de almacenamiento utilizando Unisphere y Unisphere Central para SC Series.
Instalación y configuración
Antes de comenzar la instalación, asegúrese de que el sitio donde planea instalar el sistema de almacenamiento tenga alimentación estándar de una fuente independiente o una unidad de distribución de energía de rack con un SAI.
Además, verifique que haya un espacio de 3U en los 20U inferiores del rack para instalar el sistema de almacenamiento. Si planea instalar el sistema de almacenamiento por encima de los 20U inferiores de un rack, se debe utilizar un elevador mecánico proporcionado por el cliente para evitar lesiones.
Desembalaje del equipo de Storage Center
Desembale el sistema de almacenamiento e identifique los elementos de su envío.

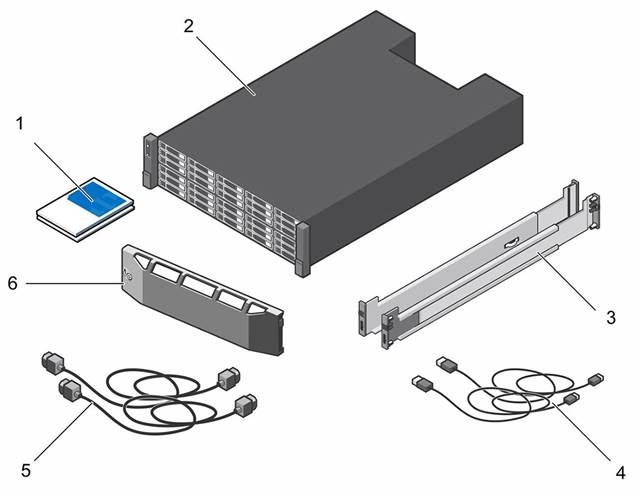

Figura 1. Componentes del sistema de almacenamiento de la serie SC5020
| 1 Documentación | 2 Sistema de almacenamiento |
| 3 Rieles para rack | 4 Cables USB (2) |
| 5 Cables de alimentación (2) | 6 Cubierta frontal |
Instalación del sistema de almacenamiento en un rack
Instale el sistema de almacenamiento y otros componentes del sistema Storage Center en un rack.
Acerca de esta tarea
Monte el sistema de almacenamiento y los gabinetes de expansión de una manera que permita la expansión en el rack y evite que el rack se vuelva demasiado pesado en la parte superior.
El sistema de almacenamiento de la serie SC5020 se envía con un kit ReadyRails II. Los rieles vienen en dos estilos diferentes: sin herramientas y con herramientas. Siga las instrucciones de instalación detalladas que se encuentran en la caja del kit de rieles para su estilo particular de rieles.
NOTA: Dell recomienda que dos personas instalen los rieles, una en la parte delantera del rack y otra en la parte trasera.
Pasos
- Coloque las piezas del extremo del riel izquierdo y derecho etiquetadas como FRONT (FRONTAL) mirando hacia adentro.
- Alinee cada pieza del extremo con los orificios superior e inferior del espacio U apropiado.
![Instalación del sistema de almacenamiento en un rack - Paso 1]( "Dell - SC5020 - Instalación del sistema de almacenamiento en un rack - Paso 1")

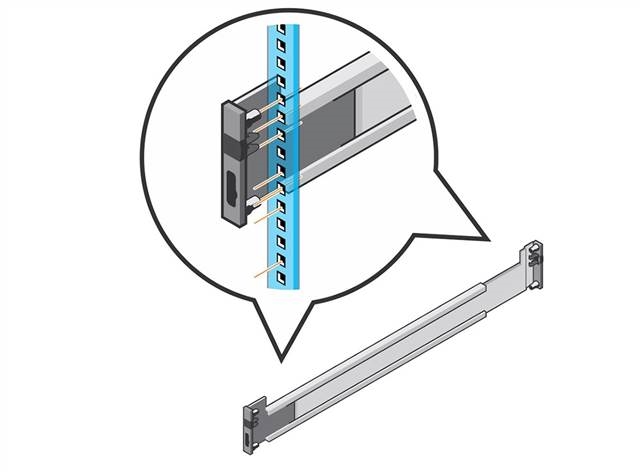

Figura 2. Conexión de los rieles al rack - Enganche la parte posterior del riel hasta que quede completamente asentada y el pestillo se bloquee en su lugar.
- Enganche la parte delantera del riel hasta que quede completamente asentada y el pestillo se bloquee en su lugar.
- Alinee el sistema con los rieles y deslice el sistema de almacenamiento en el rack.
![Instalación del sistema de almacenamiento en un rack - Paso 2]( "Dell - SC5020 - Instalación del sistema de almacenamiento en un rack - Paso 2")

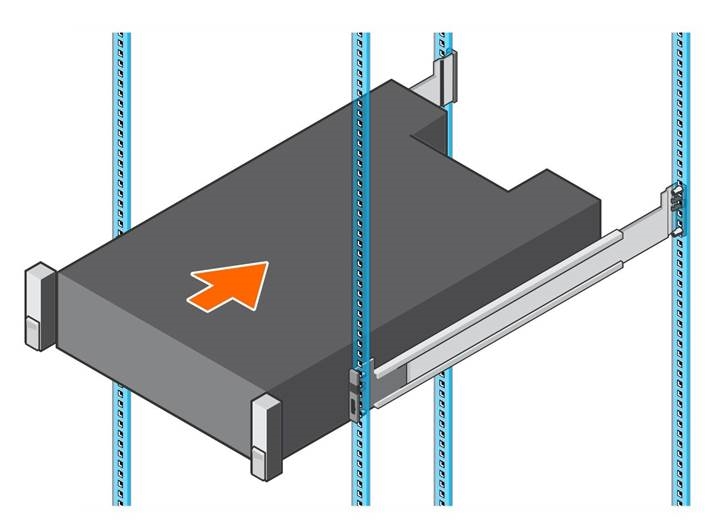

Figura 3. Deslizamiento del sistema de almacenamiento sobre los rieles - Levante los pestillos en cada lado del panel frontal y apriete los tornillos al rack.
![Instalación del sistema de almacenamiento en un rack - Paso 3]( "Dell - SC5020 - Instalación del sistema de almacenamiento en un rack - Paso 3")

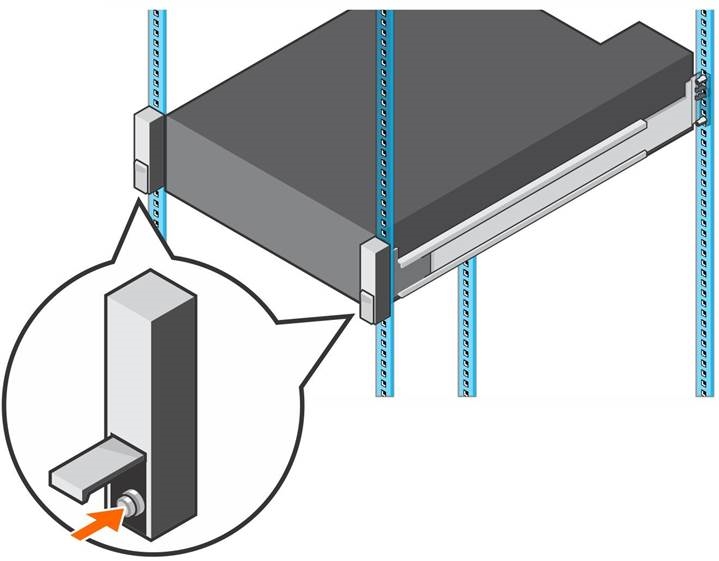

Figura 4. Apriete de los tornillos
Si el sistema Storage Center incluye gabinetes de expansión, monte los gabinetes de expansión en el rack. Consulte las instrucciones incluidas con el gabinete de expansión para obtener pasos detallados.
Instalación de la cubierta frontal
Instale la cubierta en la parte frontal del sistema de almacenamiento.
Pasos
- Enganche el extremo derecho de la cubierta en el sistema de almacenamiento.
![Instalación de la cubierta frontal]( "Dell - SC5020 - Instalación de la cubierta frontal")

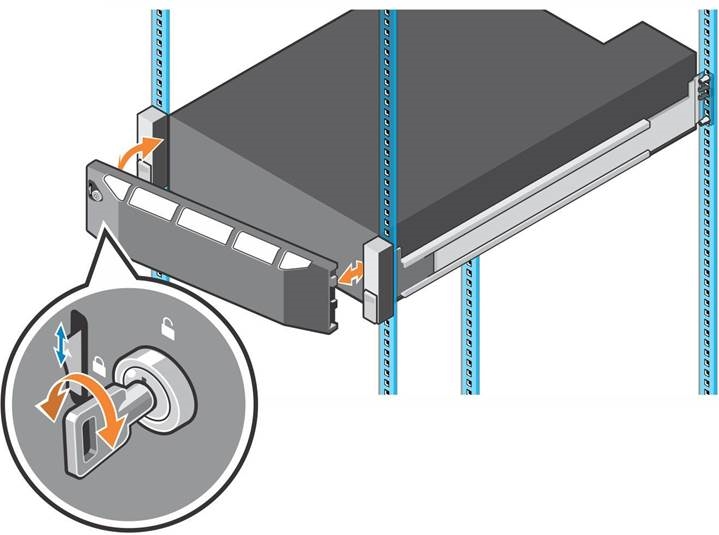

Figura 5. Cubierta frontal - Inserte el extremo izquierdo de la cubierta en la ranura de fijación hasta que el pestillo de liberación encaje en su lugar.
- Fije la cubierta con el bloqueo de llave.
Próximo paso
Instale los gabinetes de expansión en el rack. Consulte las instrucciones incluidas con el gabinete de expansión o en la Guía de servicio del gabinete de expansión para obtener pasos detallados.
Conexión de los cables de alimentación
Conecte los cables de alimentación al sistema de almacenamiento.
- Asegúrese de que los interruptores de alimentación estén en la posición OFF (APAGADO) antes de conectar los cables de alimentación.
- Conecte los cables de alimentación de forma segura a ambos módulos de ventilador de refrigeración/fuente de alimentación en el chasis del sistema de almacenamiento.
![Conexión de los cables de alimentación - Paso 1]( "Dell - SC5020 - Conexión de los cables de alimentación - Paso 1")

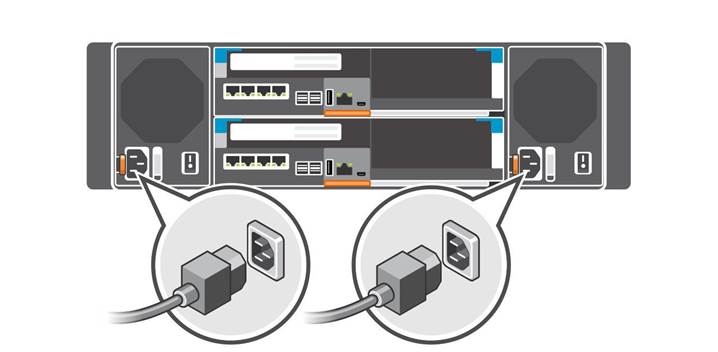

Figura 6. Conexión de los cables de alimentación - Utilice las correas para fijar los cables de alimentación al chasis del sistema de almacenamiento.
![Conexión de los cables de alimentación - Paso 2]( "Dell - SC5020 - Conexión de los cables de alimentación - Paso 2")

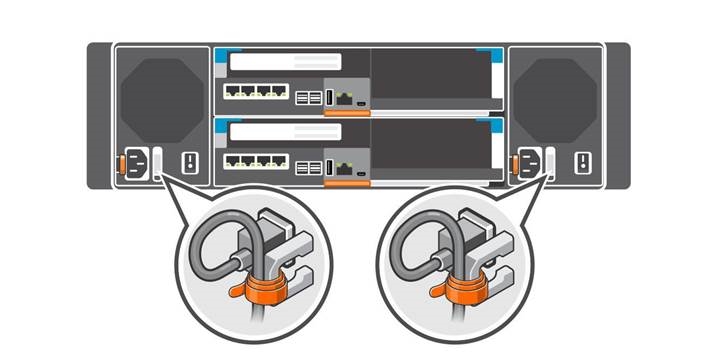

Figura 7. Fijación de los cables de alimentación - Enchufe el otro extremo de los cables de alimentación en una toma de corriente con conexión a tierra o en una fuente de alimentación independiente, como una fuente de alimentación ininterrumpida (SAI) o una unidad de distribución de alimentación (PDU).
Información de NOM (solo México)
La siguiente información se proporciona en el dispositivo descrito en este documento en cumplimiento de los requisitos de las normas oficiales mexicanas (NOM):
| Importador | Dell Inc. de México, S.A. de C.V Paseo de la Reforma 2620-11 ° Piso Col. Lomas Atlas 11950 México, D.F. |
| Número de modelo | E03T |
| Tensión de alimentación | 100–240 VCA (1378 W) 200–240 VCA (1485 W) |
| Frecuencia | 50/60 Hz |
| Consumo de corriente | 16 A-8,25 A (1378 W) 8,8 A (1485 W) |
Especificaciones técnicas
Las siguientes tablas proporcionan especificaciones técnicas para los sistemas de almacenamiento de la serie SC5020.
| Unidades | |
| SC5020: unidades de disco duro SAS | Hasta 30 HDD SAS de 2,5 pulgadas intercambiables en caliente (SAS de 12 Gb) |
| SC5020F: SSD SAS | Hasta 30 SSD SAS de 2,5 pulgadas intercambiables en caliente (SAS de 12 Gb) |
| Controladoras de almacenamiento | |
| Controladoras de almacenamiento | Dos controladoras de almacenamiento intercambiables en caliente con una ranura para tarjetas de E/S y una tarjeta mezzanine opcional por controladora de almacenamiento. Cada controladora de almacenamiento tiene una unidad de batería de respaldo interna. La memoria caché de escritura se refleja entre las dos controladoras de almacenamiento. Si se produce un fallo de alimentación, la unidad de batería de respaldo proporciona alimentación a la controladora de almacenamiento para que la memoria caché de escritura se pueda guardar en un SSD dentro de la controladora de almacenamiento. |
Conectividad de almacenamiento
| Configuraciones | SC5020: admite un total de 222 unidades y hasta 192 unidades en una sola cadena SAS. La cadena SAS admite hasta dieciséis carcasas de expansión SC400, ocho carcasas de expansión SC420 o tres carcasas de expansión SC460. SC5020F: admite un total de 222 SSD y hasta 192 SSD en una sola cadena SAS. La cadena SAS admite hasta ocho carcasas de expansión SC420F. |
| Matriz redundante de discos independientes (RAID) | |
| Controladora | Dos controladoras de almacenamiento intercambiables en caliente |
| Administración | Administración de RAID mediante Dell Storage Manager |
| Conectores de puertos del panel posterior (por controladora de almacenamiento) | |
| Conectores frontales Fibre Channel, iSCSI o SAS | Conexión a un entramado de canal de fibra, una red iSCSI o una conexión directa a servidores con HBA SAS |
| Conectores Ethernet | MGMT: puerto Ethernet integrado de 1 Gbps o 10 Gbps utilizado para la administración de Storage Center |
| Conectores SAS posteriores | Puertos SAS de 12 Gb para conexiones a carcasas de expansión NOTE: los conectores SAS cumplen con SFF-8644. |
| Conector serie (micro USB) | Se utiliza para la configuración inicial y las funciones solo de soporte |
Indicadores LED
| Panel frontal | Un indicador LED de dos colores para el estado del sistema |
| Un indicador LED de un solo color para el estado de la alimentación | |
| Botón de identificación con un LED de un solo color | |
| Portadora de unidad de disco duro | Un LED de actividad de un solo color |
| Un indicador LED de estado de dos colores por unidad | |
| Controladora de almacenamiento | Dos LED de un solo color por puerto Ethernet que indican la actividad y la velocidad de enlace |
| Un LED de dos colores por conector SAS que indica la actividad y el estado del puerto | |
| Un LED de un solo color que indica el estado | |
| Un LED de un solo color que indica los fallos del sistema | |
| Un LED de un solo color para la identificación del sistema | |
| Fuente de alimentación/ventilador de refrigeración | Un asa LED de dos colores que indica el estado de la fuente de alimentación y el ventilador de refrigeración |
Unidades de fuente de alimentación (PSU)
| Fuente de alimentación de CA (por fuente de alimentación) | PSU Type 1 | PSU Type 2 (Japan Only) | PSU Type 3 |
| Potencia de salida máxima | 1485 W | 1485 W | 1378 W |
| Potencia de entrada máxima | 1688 W | 1707 W | 1584 W |
| Corriente de entrada máxima | 8.8 A | 17.5 A | 16 A |
| Corriente de entrada máxima | 55 A durante 10 ms o menos | 55 A durante 10 ms o menos | 55 A durante 10 ms o menos |
| Rango de funcionamiento de voltaje de entrada nominal | 200–240 VCA | 100–240 VCA | 100–240 VCA |
| Frecuencia de entrada nominal | 50/60 Hz | 50/60 Hz | 50/60 Hz |
| Salida térmica/disipación de calor | 693 BTU por hora | 757 BTU por hora | 703 BTU por hora |
| Tipo de entrada | C14 | C20 | C20 |
Potencia disponible de la unidad de disco duro (por ranura)
| Consumo de energía admitido de la unidad de disco duro (continuo) | Hasta 1,2 A a +5 V Hasta 0,5 A a +12 V |
| Físico | |
| Altura | 13,34 cm (5,25 pulgadas) |
| Ancho | 44,50 cm (17,5 pulgadas) |
| Profundidad | 78,27 cm (31 pulgadas) |
| Peso aproximado (configuración máxima) | 43 kg (95 lb) |
| Peso aproximado sin unidades | 32,5 kg (72 lb) |
Para obtener información adicional sobre las mediciones ambientales para configuraciones específicas del sistema de almacenamiento, consulte dell.com/environmental_datasheets.
Temperatura
| Funcionamiento | De 10 °C (50 °F) a 35 °C (95 °F) con una gradación de temperatura máxima de 20 °C/hora (36 °F/hora). El funcionamiento por encima de 35 °C podría provocar la pérdida de datos |
| Almacenamiento | –40 °C a 65 °C (–40 °F a 149 °F) a una altitud máxima de 12 000 m (39 370 pies) |
| Humedad relativa | |
| Funcionamiento | Del 10 % al 80 % (sin condensación) con un punto de rocío máximo de 29 °C (84,2 °F) |
| Almacenamiento | Del 5 % al 95 % (sin condensación) con un punto de rocío máximo de 33 °C (91 °F) |
Medio ambiente
Vibración máxima
Funcionamiento 0,26 Grms a 5–350 Hz durante 15 minutos
Almacenamiento 1,88 Grms a 10–500 Hz durante 15 minutos
Impacto máximo
Funcionamiento 31 G +/- 5 % con una duración de impulso de 2,6 ms +/- 10 %
(equivalente a 20 pulgadas/seg. [51 cm/seg.])
Almacenamiento 71 G +/- 5 % con una duración de impulso de 2 ms +/- 10 %
(equivalente a 35 pulgadas/seg. [89 cm/seg.])
Altitud
Funcionamiento 3048 m (10 000 pies)
Clasificación máxima de ≤35 °C (95 °F): la temperatura máxima se reduce en 1 °C/300 m (1 °F/547 pies) por encima de 950 m (3117 pies)
Almacenamiento 12 000 m (39 370 pies)
Nivel de contaminantes en el aire
Clase G1 o inferior según lo definido por ISA-S71.04-1985
