Manual del Rexing R4

Contenido

1 ¿Qué hay en la caja?
2 Descripción general de la cámara
- 2.1 Iconos de pantalla
3 Instalación
4 Funcionamiento básico
5 Referencias
6 Descargar el manual
7 En otros idiomas

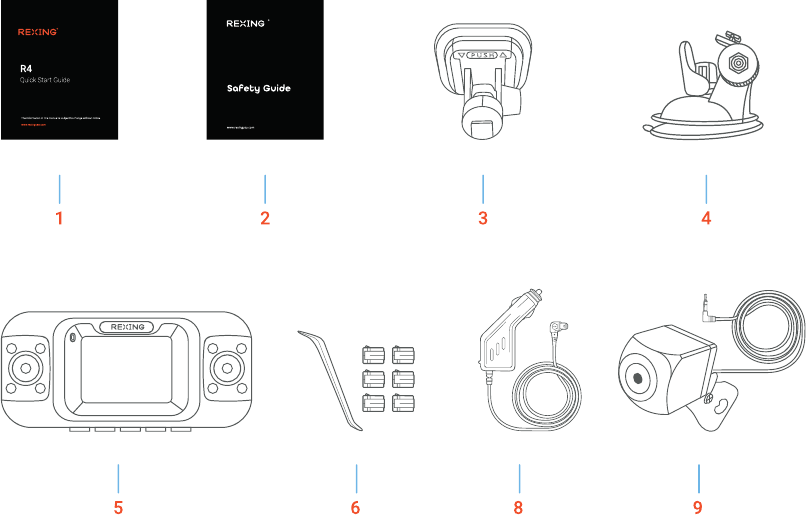

¿Qué hay en la caja?

Guía de inicio rápido del R4
Guía de seguridad
Soporte adhesivo 3M
Soporte con ventosa

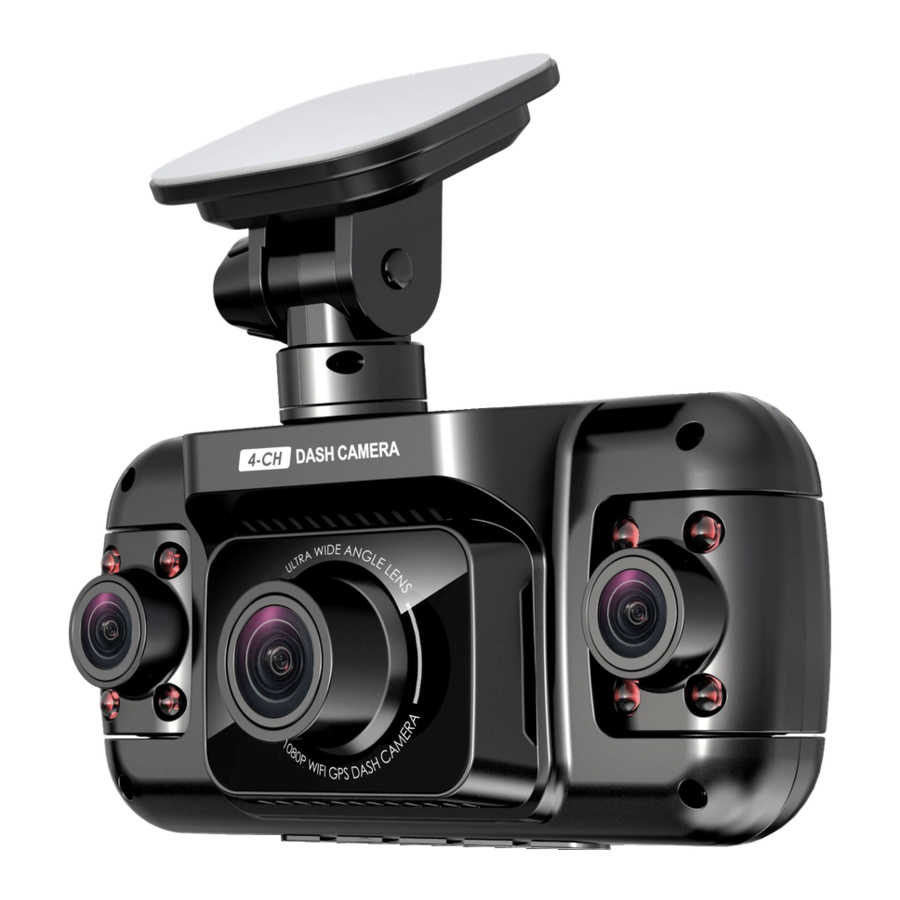

Cámara para coche Ruing R4
Herramienta de organización de cables
Conector de alimentación para coche (3,6 m)
Cámara trasera R4 con cable extensor (6,7 m)
Cámara trasera

Descripción general de la cámara

La cámara está grabando cuando el LED parpadea en rojo. El dispositivo se está cargando o encendido cuando el LED está en rojo fijo.

8 luces IR
Botón de encendido/botón de alternancia de pantalla
Botón de menú/botón de reproducción
Botón Arriba/Botón de modo/Botón de Wi-Fi
Botón Abajo/Botón de micrófono
Botón OK (Confirmar)/Botón de bloqueo de vídeo/Botón de grabación
Puerto de carga/tipo C
Ranura para tarjeta Micro SD
Puerto de la cámara trasera
Área de montaje
Indicador LED
Micrófono

Iconos de pantalla

Grabación (activada)
Tiempo de grabación (clip actual)
Resolución de vídeo
Fecha actual (MM/DD/AAAA)
Hora (24 h)
Wi-Fi (conectado)
Señal GPS (conectada)
Archivo de vídeo actual bloqueado
Grabación de audio (activada)
Tarjeta de memoria (insertada)
Batería cargándose

Grabación (desactivada)
Wi-Fi (no conectado)
Señal GPS (buscando)
Grabación de audio (desactivada)

Instalación

Paso 1: Instale la cámara para coche

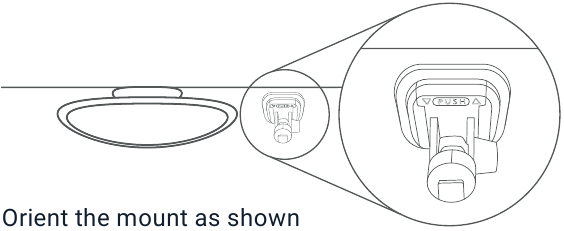

Soporte adhesivo: Coloque la cinta 3M en el soporte y oriente correctamente el cuadrado del soporte a la línea del techo y del capó del vehículo. Presione firmemente el soporte contra el parabrisas. Espere al menos 20 minutos antes de montar la cámara. Oriente el soporte como se muestra en la ilustración siguiente.
Soporte con ventosa: Retire el plástico protector de la ventosa, limpie el área de montaje del parabrisas con alcohol y séquelo con un paño sin pelusa. Ahora, limpie la parte posterior de la ventosa con alcohol y séquelo con un paño sin pelusa. A continuación, aplique humedad a la ventosa para crear un mejor sellado y monte la ventosa en el parabrisas como se muestra a continuación y espere aproximadamente 30 minutos para que se seque. Una vez seco, fije el dispositivo encajando la lengüeta en la parte superior del soporte en la ranura en la parte superior del dispositivo.

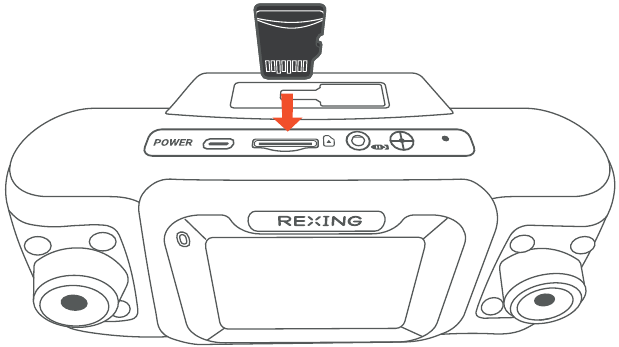

Paso 2: Inserte la tarjeta de memoria

El Rexing R4 Plus acepta tarjetas de memoria Micro SD de Clase 10/UHS-3 o superior de hasta 256 GB. Necesitará insertar una tarjeta de memoria antes de comenzar a grabar. Antes de insertar o quitar una tarjeta de memoria, primero asegúrese de haber apagado el dispositivo. Empuje suavemente la tarjeta de memoria hasta que escuche un clic y permita que el resorte expulse la tarjeta.

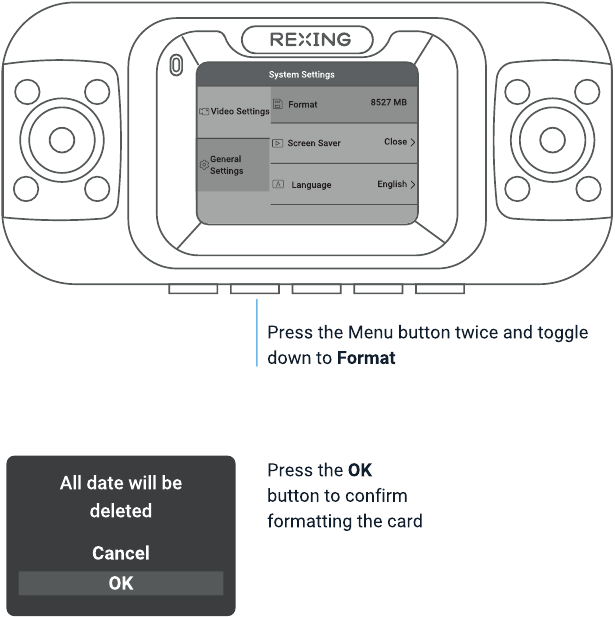

Paso 3: Encienda la cámara y formatee la tarjeta de memoria

Encienda la cámara conectando el cargador al encendedor del coche y a la cámara. Antes de comenzar a usar una nueva tarjeta de memoria, DEBE formatear la tarjeta dentro de la cámara usando la función de formato. Siempre haga una copia de seguridad de los datos importantes almacenados en la tarjeta de memoria antes de formatearla.
Para formatear la tarjeta de memoria, asegúrese de haber insertado su tarjeta de memoria, luego encienda el dispositivo conectándolo a una fuente de alimentación. Pulse OK para detener la grabación. Luego pulse el botón MENU (MENÚ) dos veces para entrar en el menú.

Use los botones de navegación UP (ARRIBA) y DOWN (ABAJO) y vaya al ajuste Formatear. Pulse el botón OK (OK) para confirmar la selección. Ahora puede desconectarse de la alimentación. La cámara se apagará después de 3 segundos. La cámara debería comenzar a grabar automáticamente la próxima vez que se encienda.

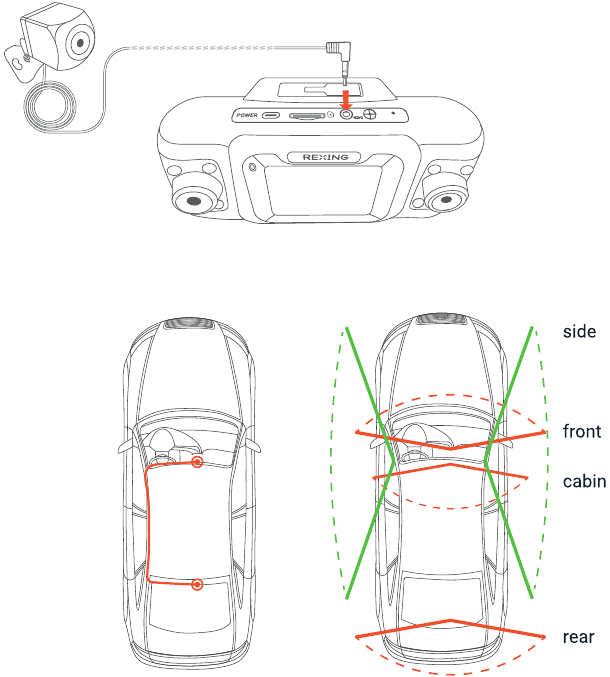

Paso 4: Monte la cámara trasera

Monte la cámara trasera como se muestra a continuación. Use el cable de la cámara trasera para conectar la cámara trasera a la cámara R4.

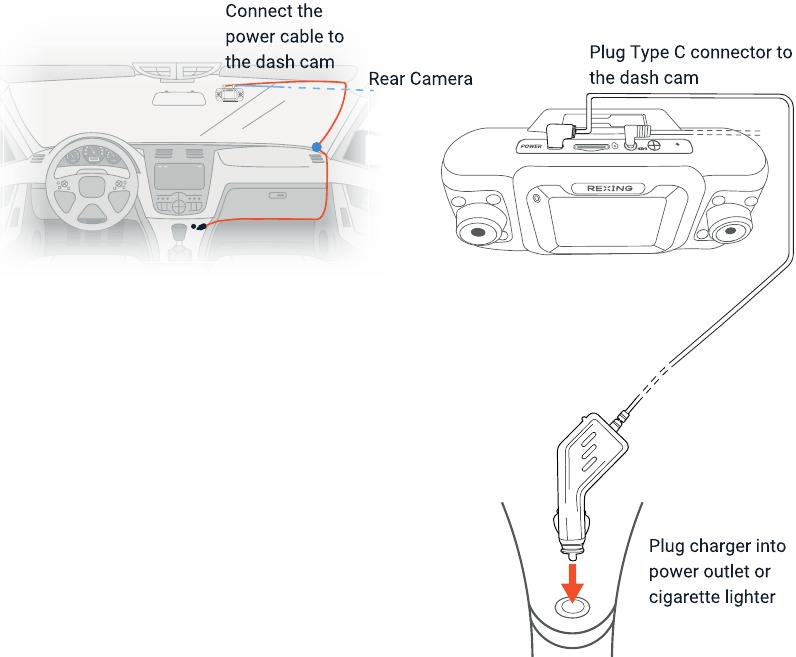

Paso 5: Instale la cámara en el parabrisas

Coloque la cámara en el soporte y pase con cuidado el cable de alimentación alrededor del parabrisas y métalo debajo del borde.
Enchufe el cable del cargador de coche en una toma de corriente de 12 V CC o en el encendedor del coche. Conecte el cargador de coche a la cámara. La cámara comenzará a grabar automáticamente una vez encendida.

Funcionamiento básico

Alimentación del dispositivo

El dispositivo se encenderá automáticamente cuando se conecte a una toma de accesorios de 12 V o a un encendedor de cigarrillos cuando reciba carga (es decir, cuando se arranque el vehículo).

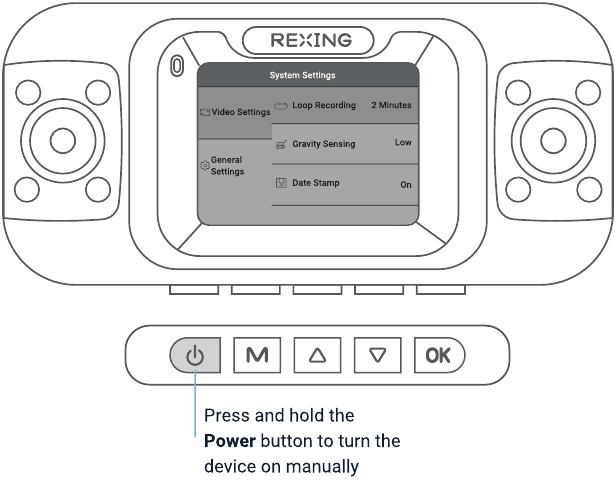

Para encender el dispositivo manualmente, mantenga pulsado el botón Power (Encendido) hasta que aparezca la pantalla de bienvenida.
La cámara comenzará a grabar automáticamente cuando se encienda.

Encienda la cámara. Si la cámara está grabando, pulse el botón OK (Aceptar) para detener la grabación.
Mantenga pulsado el botón MENU (MENÚ) y cambie al modo deseado.
Pulse el botón MENU (MENÚ) una vez para acceder a los ajustes de vídeo.
Pulse el botón MENU (MENÚ) dos veces para acceder a los ajustes de configuración.

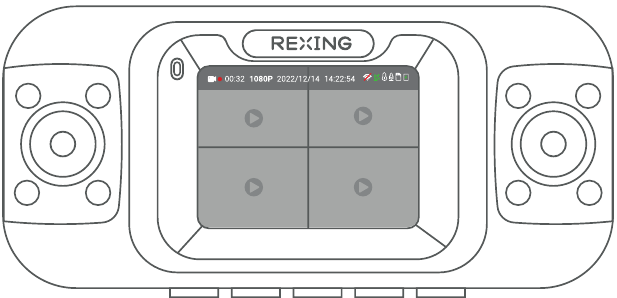

Grabación de vídeo

La cámara comenzará a grabar automáticamente cuando el dispositivo reciba carga. Las luces LED y el punto rojo parpadearán en rojo cuando el dispositivo esté grabando. Pulse el botón OK para detener la grabación.

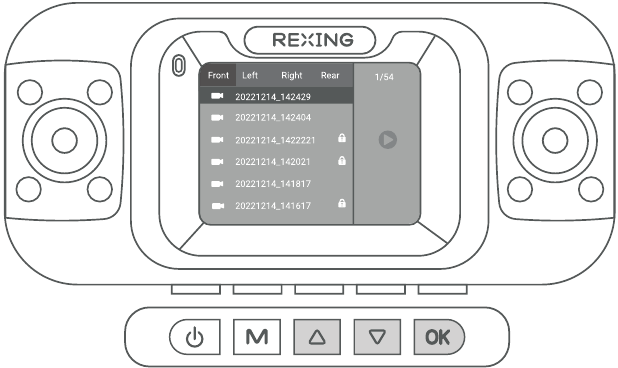

Reproducción de vídeo

La reproducción de vídeos se puede realizar en el dispositivo o en un ordenador. Para reproducir un vídeo en el dispositivo, mantenga pulsado el botón MENU (MENÚ) y cambie al modo de reproducción. Utilice los botones de navegación UP (ARRIBA) y DOWN (ABAJO) para cambiar al vídeo deseado. Pulse el botón OK (Aceptar) para reproducir.

Durante la reproducción, utilice los botones OK (Aceptar) (pausa), UP (ARRIBA) (rebobinar) y DOWN (ABAJO) (avance rápido) para controlar la reproducción del vídeo.
Para reproducir un vídeo utilizando un adaptador de tarjeta SD, extraiga la tarjeta de memoria e insértela en un adaptador de tarjeta SD. Coloque el adaptador en el ordenador. A continuación, coloque el adaptador en el ordenador. En el ordenador, vaya a la unidad del dispositivo. A continuación, seleccione el vídeo que desea reproducir.

Conexión Wi-Fi

Encienda el botón de navegación ARRIBA para activar la función Wi-Fi. El nombre de la red Wi-Fi y el SSID y la contraseña de la cámara de salpicadero deberían aparecer en la pantalla.
En su dispositivo móvil, vaya a los ajustes de Wi-Fi. Conéctese a la red Wi-Fi de su cámara de salpicadero pulsando en su nombre cuando aparezca. Introduzca la contraseña de la red Wi-Fi de su cámara de salpicadero si se le solicita.

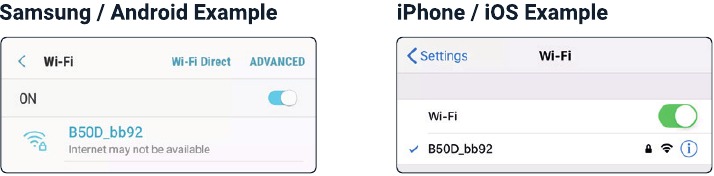

Nota: En algunos dispositivos móviles, es posible que tenga que intentar conectarse más de una vez. Para asegurarse de que se ha conectado correctamente, la pantalla de su dispositivo móvil debe ser similar a los ejemplos que se muestran.
Una vez que esté conectado a la cámara de salpicadero, abra la aplicación Rexing Connect en su dispositivo móvil.
Seleccione "Keep Trying Wi-Fi" (Seguir intentando conectar por Wi-Fi) si ve la notificación de la derecha.
En la aplicación, pulse el botón "Connect" (Conectar) para conectarse a su cámara de salpicadero, lo que le permitirá acceder a la visualización en directo y ver/descargar sus grabaciones.
Nota:
Mantenga pulsado el botón UP (ARRIBA) durante 2 segundos para desconectar la conexión Wi-Fi.

Aplicación Rexing Connect

Descargue fácilmente la aplicación escaneando el código QR que aparece a continuación o busque a través de App Store o Google Play

Solución de problemas de conexión Wi-Fi

Si abre la aplicación Rexing Connect y no puede conectar su teléfono a la cámara de salpicadero, visite https://www.rexingusa.com/wifi-connect/ O escanee el código QR que aparece a continuación.

GPS interno

El registrador GPS integrado registrará la velocidad y la ubicación de su vehículo mientras conduce.
A continuación, puede acceder a esta información mientras reproduce sus grabaciones utilizando el reproductor de vídeo GPS. Para Windows y Mac, disponible en https://www.rexingusa.com/support/rexing-apps/
La cámara de salpicadero buscará automáticamente la señal GPS una vez que esté conectada a la fuente de alimentación. Pulse el botón MENU (MENÚ) una vez y vaya a Video Settings (Ajustes de vídeo). Active el ajuste de GPS y seleccione su unidad de velocidad favorita.
Una vez que se encuentre una señal GPS, el icono de la pantalla pasará de no conectado a activo, como se muestra en los iconos siguientes.

Solución de problemas de fecha y hora del GPS

Si la fecha y la hora del GPS de la cámara de salpicadero son incorrectas, visite https://www.rexingusa.com/gps-date-time/ O escanee el código QR que aparece a continuación.

Monitor de estacionamiento (modo de vigilancia de estacionamiento)

El monitor de estacionamiento proporciona vigilancia en su vehículo estacionado. Cuando el motor está apagado, el kit de cableado se utiliza para proporcionar alimentación continua y proteger la batería de su coche de la descarga.

Opción 1: Detección de vibraciones
Para activar el monitor de estacionamiento, deberá conectarlo con un Rexing Type-C Smart Hardwire Kit (se vende por separado).

Esta función permitirá que la cámara de salpicadero cambie automáticamente al modo de estacionamiento si el motor del vehículo se apaga y vuelva a la grabación normal después de que el motor del vehículo se encienda.

Registro de detección de gravedad:
La detección de gravedad detecta movimientos significativos o repentinos (como un impacto o una colisión) y activa una grabación de eventos. Sugerimos configurar la "Detección de gravedad" en alta sensibilidad para la grabación en modo de estacionamiento.

Nota:
Si no utiliza la función de modo de estacionamiento, cambie la sensibilidad de la detección de gravedad a baja. De lo contrario, el vídeo se bloqueará fácilmente y la función de grabación en bucle no podrá eliminarlo. Esto hará que la tarjeta de memoria se llene de vídeos bloqueados y que la grabadora no funcione normalmente.
NO ACTIVE la función de monitor de estacionamiento en la configuración de la cámara de salpicadero SIN conectar un kit de cableado inteligente. Puede causar un mal funcionamiento.

Opción 2: Detección de movimiento
Para utilizar esta función, debe conectarla con un Rexing Type-C Intelligent Hardwire Kit (se vende por separado). Asegúrese de que el modo de estacionamiento esté desactivado en su cámara de salpicadero.
Asegúrese de que el modo de estacionamiento esté desactivado en su cámara de salpicadero, de lo contrario, podría causar un mal funcionamiento.
Una vez que el sensor haya detectado MOVIMIENTOS. El kit de cableado inteligente encenderá la cámara de salpicadero automáticamente y comenzará a grabar hasta que el MOVIMIENTO se detenga.
Visite https://www.rexingusa.com/hwk-install/ para ver un vídeo tutorial sobre la instalación o escanee el código QR que aparece a continuación.

Esperamos que le encanten sus nuevos productos tanto como a nosotros. Si necesita ayuda o tiene alguna sugerencia para mejorarlos, póngase en contacto con nosotros.
care@rexingusa.com
(877) 740-8004
Nuestro equipo de asistencia le responderá lo antes posible.
Siempre una sorpresa con Rexing

Échenos un vistazo aquí.

https://www.facebook.com/rexingusa/
https://www.instagram.com/rexingdashcam/
https://www.rexingusa.com/support/registration/

Facebook

Instagram

Sitio

Asistencia del producto

www.rexingusa.com

Referencias

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del Rexing R4
