Manual de MasterCool R134A, R1234YF

ENCENDER/APAGAR LA UNIDAD

1. Para encender la unidad, pulse el botón de encendido *.
2. Para apagar la unidad, pulse el botón de encendido durante 3 segundos.

NOTA: Si el colector está en modo de suspensión, toque la pantalla para activarlo.

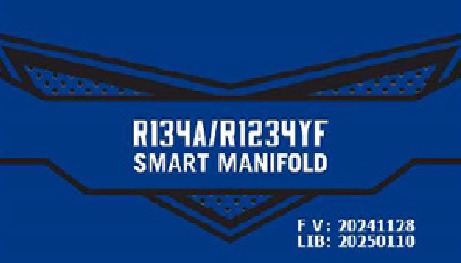

* Al encender el colector, aparecerá inicialmente una pantalla de bienvenida que mostrará la versión del software y de la base de datos.

PANTALLA DE BIENVENIDA

FV: versión de firmware
LIB: versión de datos del vehículo

AJUSTES INICIALES

• ASD ON (AUTO SHUT DOWN): Apaga la pantalla y entra en modo de suspensión después de 5 minutos, el colector se apagará después de 30 minutos.
• R134a es el refrigerante inicial
• No se muestran datos del vehículo en la pantalla, se mostrará el último vehículo seleccionado después de empezar a usar el colector. Si se cambia el refrigerante, no se mostrarán los datos del vehículo anterior.

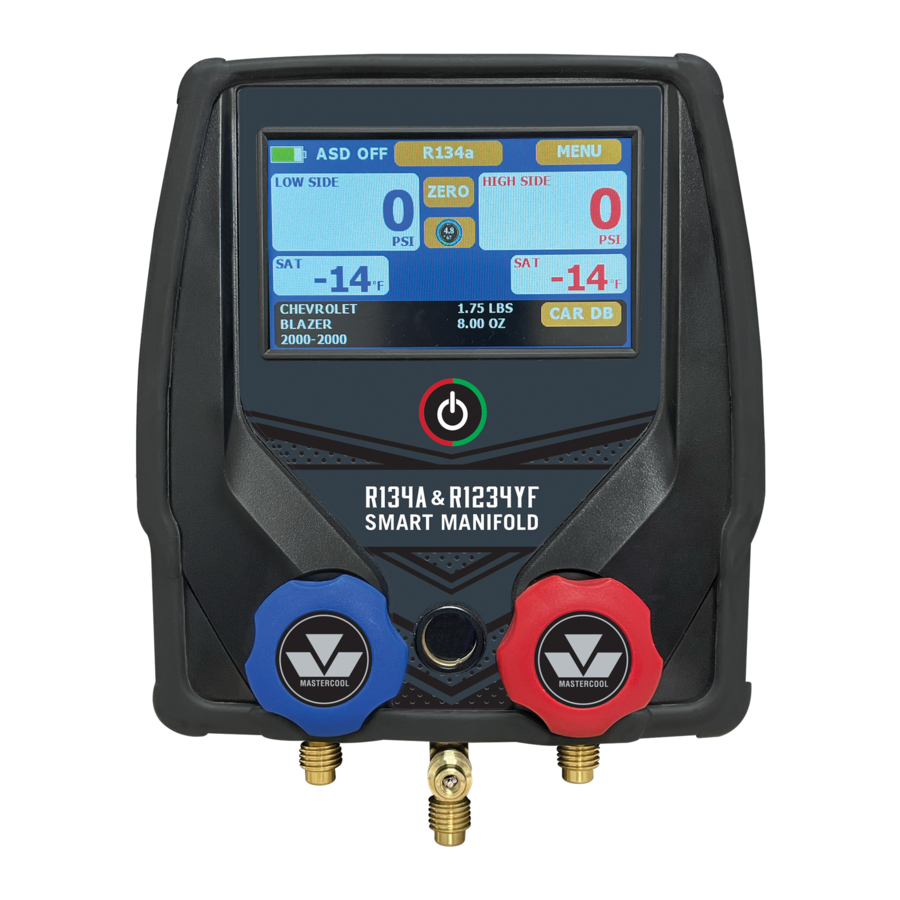

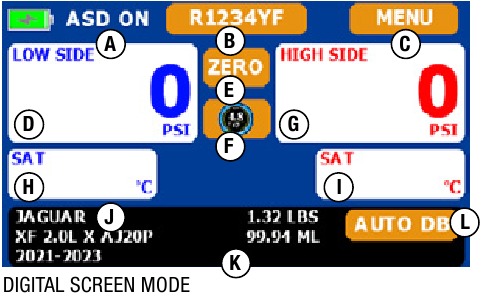

PANTALLA PRINCIPAL

1. ASD: Función de apagado automático (ON o OFF)
2. Refrigerant Button (Botón de refrigerante): Elija el refrigerante (R134a o R1234yf)
3. MENU Button (Botón de MENÚ): Ajustes de unidad, calibración, actualización y otras funciones
4. LOW SIDE PRESSURE DISPLAY (VISUALIZACIÓN DE PRESIÓN DEL LADO DE BAJA)
5. ZERO Button (Botón CERO): Desplaza la presión de 0 psi cuando se encuentra en una altitud diferente
6. ANALOG/DIGITAL Button (Botón ANALÓGICO/DIGITAL): Cambia la presión a tipo analógico o digital
7. HIGH SIDE PRESSURE DISPLAY (VISUALIZACIÓN DE PRESIÓN DEL LADO DE ALTA)
8. LOW SIDE SATURATED TEMPERATURE (TEMPERATURA SATURADA DEL LADO DE BAJA)
9. HIGH SIDE SATURATED TEMPERATURE (TEMPERATURA SATURADA DEL LADO DE ALTA)
10. VEHICLE MODEL (MODELO DE VEHÍCULO)
11. VEHICLE CAPACITY (CAPACIDAD DEL VEHÍCULO)
12. AUTO DB Button (Botón AUTO DB): Elija el vehículo, el modelo y el año con la información de la capacidad de refrigerante debajo de la pantalla.

FUNCIONES DE LOS BOTONES

(B) REFRIGERANT Button (Botón de REFRIGERANTE): Seleccione para alternar entre los refrigerantes: R134A o R1234YF
(C) MENU Button (Botón de MENÚ): Después de seleccionar el botón de menú, puede volver a la pantalla principal en cualquier momento seleccionando la flecha hacia atrás.

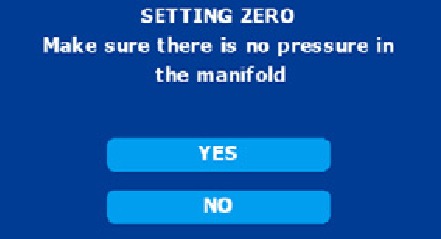

(E) ZERO Button (Botón CERO): Desplaza la presión de 0 psi cuando se encuentra en una altitud diferente

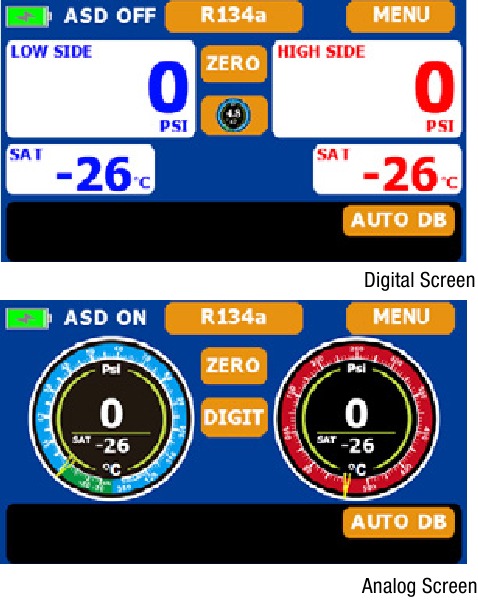

(F) ANALOG /DIGITAL Button (Botón ANALÓGICO/DIGITAL): Cambia la visualización de la presión a formato analógico o digital

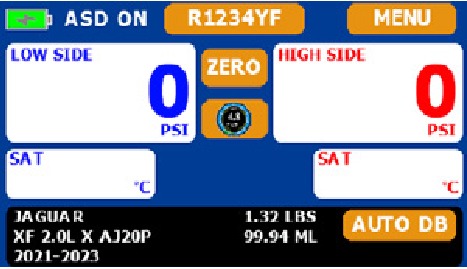

(M) AUTO DB Button (Botón AUTO DB): Accede a la base de datos de capacidad de refrigerante del vehículo

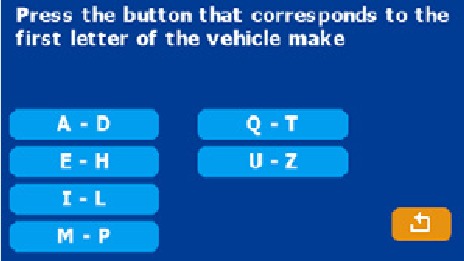

• Seleccione la primera letra de la marca del vehículo y pulse OK
  A-D: La primera letra de la marca es A, B, C, D
  E-H: La primera letra de la marca es E, F, G, H
  I-L: La primera letra de la marca es I, J, K, L
  M-P: La primera letra de la marca es M, N, O, P
  Q-T: La primera letra de la marca es Q, R, S, T
  U-Z: La primera letra de la marca es U, V, W, X, Y, Z
• Por ejemplo, elija la sección I~L

• Utilice los botones de arriba y abajo para desplazarse por las diferentes marcas de vehículos
• Pulse el botón de retroceso para ir a la pantalla anterior

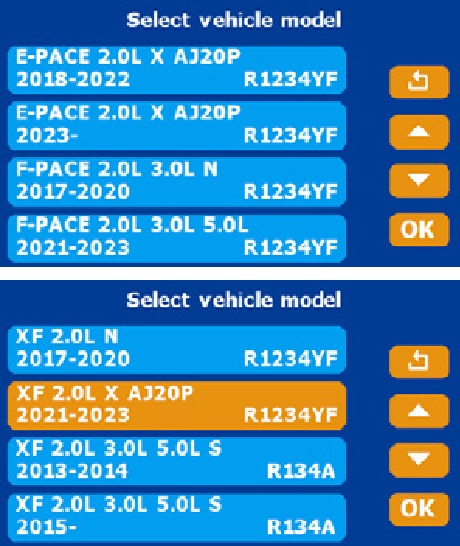

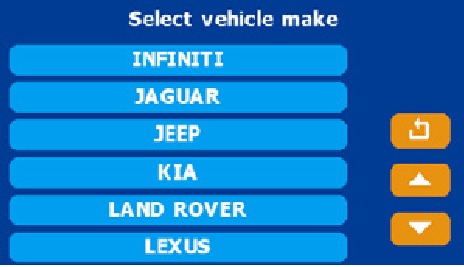

• Después de seleccionar la marca, elija el modelo del vehículo

• Utilice las flechas arriba y abajo para ir a la siguiente lista de modelos o a la lista anterior de modelos
• Seleccione el modelo para resaltarlo
• Pulse OK para seleccionar el modelo, el año y el refrigerante y, a continuación, vaya a la pantalla de inicio

• NOTA: El refrigerante cambiará al refrigerante que utilice este modelo después de cambiar el vehículo.
• Los datos del vehículo seleccionados permanecerán activos hasta que elija otro vehículo o refrigerante.

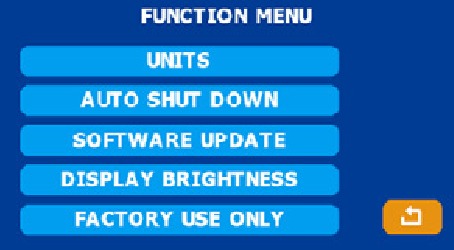

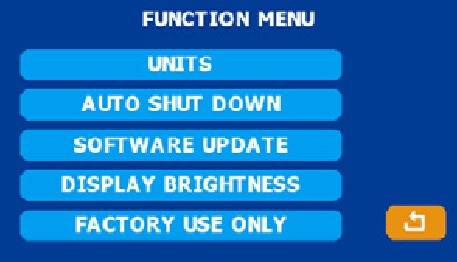

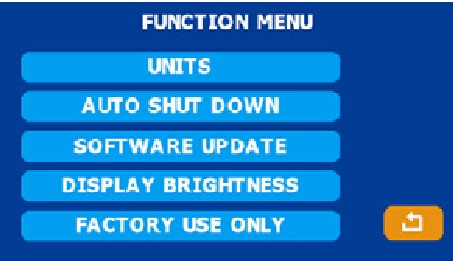

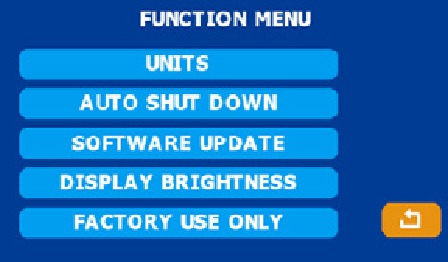

FUNCIONES DEL MENÚ

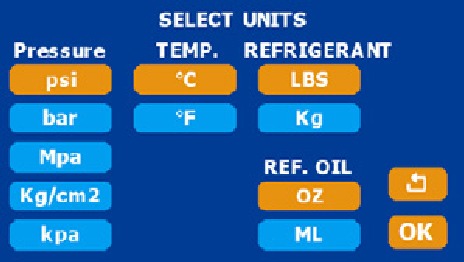

UNITS Button (Botón de UNIDADES)

• Seleccione el botón de unidad y pulse OK. Pulse el botón de retroceso para volver a la sección anterior.

• Pulse para resaltar las selecciones; cuando termine, pulse OK. Pulse el botón de retroceso para volver a la sección anterior.

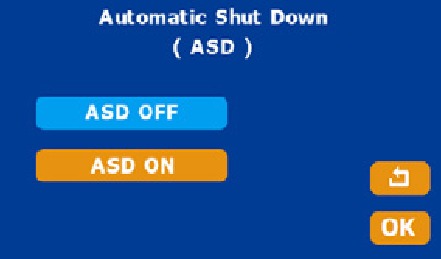

AUTOMATIC SHUT DOWN Button (Botón de APAGADO AUTOMÁTICO)

• Seleccione el botón de apagado automático y pulse OK. Pulse el botón de retroceso para volver a la sección anterior.

• Elija el botón ON (encendido) u OFF (apagado) (el color cambiará después de la selección) y, a continuación, vuelva a la pantalla principal.

  NOTA:
  ASD ON: Después de 5 minutos, la unidad entrará en modo de suspensión (la pantalla se apagará); después de 30 minutos, la unidad se apagará.
  ASD OFF: El colector no se apagará automáticamente.

SOFTWARE UPDATE Button (Botón de ACTUALIZACIÓN DE SOFTWARE)

• Se requiere un archivo autorizado de fábrica si se produce un mal funcionamiento del software o si es necesaria una actualización de la base de datos.

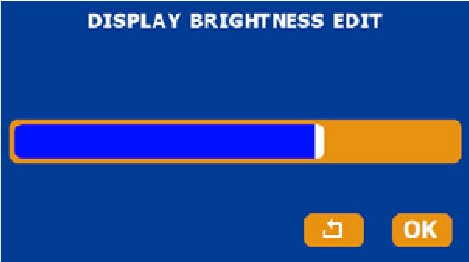

DISPLAY BRIGHTNESS Button (Botón de BRILLO DE LA PANTALLA)

• Seleccione el botón para bajar el brillo de la pantalla y pulse OK. Pulse el botón de retroceso para volver a la sección anterior.

• Ajuste el brillo de la pantalla deslizando la barra


FACTORY USE ONLY Button (Botón SOLO PARA USO EN FÁBRICA)

• No tocar solo para fines de garantía de fábrica.

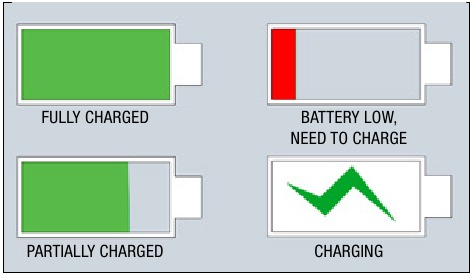

CARGA DE LA BATERÍA

Utilice un cable USB-C para cargar la batería del colector.

• Usar gafas de seguridad/Usar guantes

• Si el indicador de la batería es rojo, cargue el colector antes de usarlo.
• Mantenga el colector en un lugar seco. No permita que entre humedad en la unidad.

• Su colector digital ha sido diseñado para eliminar los efectos dañinos de la descarga electrostática (ESD). Si la unidad se ve interrumpida por la ESD, podría afectar a la pantalla y la unidad podría reiniciarse.

Este producto puede exponerle a productos químicos como el ftalato de di(2-etilhexilo), el plomo y los compuestos de plomo, que el estado de California reconoce como causantes de cáncer y defectos de nacimiento u otros daños reproductivos. Para obtener más información, visite www.P65Warnings.ca.gov

Para piezas o servicio, póngase en contacto con el departamento de servicio técnico: 1-888-825-6989
