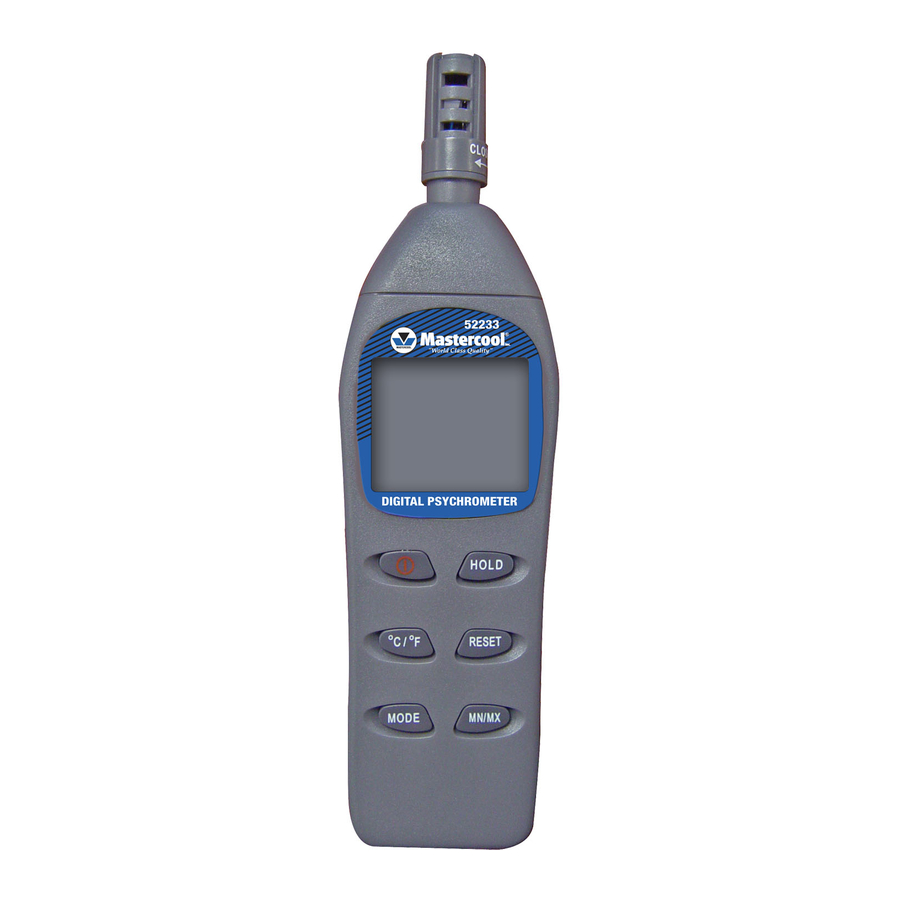

MasterCool 52233 - Manual del Psicrómetro Digital

CARACTERÍSTICAS

• Tapa giratoria para proteger el sensor
• Sonda de temperatura externa (opcional)
• Pantalla digital LCD
• Retención de datos (Data Hold) para capturar lecturas
• Tamaño de bolsillo
• Indicador de batería baja
• Respuesta rápida, lectura precisa
• Función de registro Max/Min
• Circuito de microprocesador para mayor fiabilidad
• Apagado automático con capacidad de desactivación

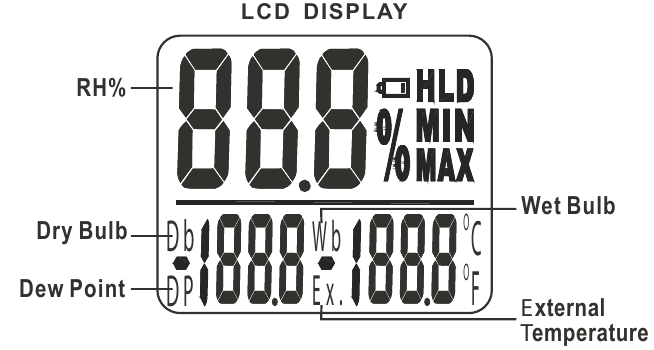

CONTROLES E INDICADORES

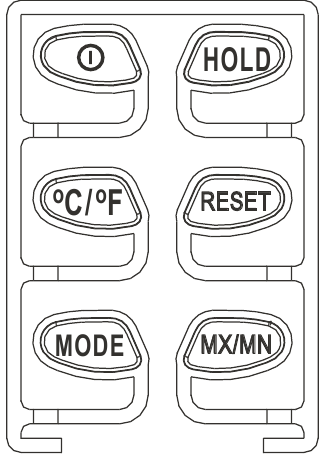

TECLAS

1. - Encendido/apagado (Power on/off)
2. ˚C/˚F - Cambiar entre la visualización en ˚C y ˚F
3. MODE - Cambiar entre la visualización de Db (temperatura del aire) y DP
4. HOLD - Mantener la visualización (Hold display) + HOLD - Desactivar el apagado automático
5. RESET
   • Restablecer la memoria Mín/Máx
   • Cambiar entre los modos Wb y Ex (Ex solo para la sonda externa)
6. Tecla MN/MX
   • Mostrar el valor mínimo o máximo almacenado en la memoria desde el encendido.

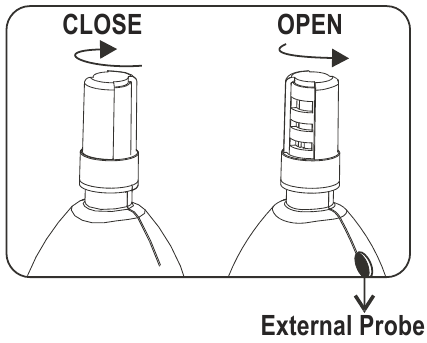

Abra la tapa de protección del sensor antes de iniciar la medición para obtener valores precisos.

APAGADO AUTOMÁTICO

La unidad se apagará automáticamente después de 5 minutos. Para anular la función de apagado automático (Auto Power Off), pulse + HOLD mientras el medidor está apagado. Cuando aparezca "n" (Ver Fig. A), suelte la tecla HOLD. El apagado automático (Auto-off) ahora está desactivado.

Fig. A

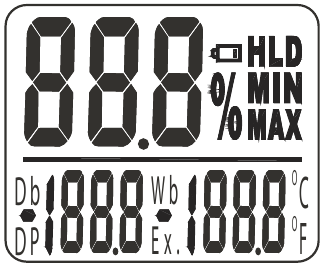

OPCIONES DE MODO

1. Gire la tapa protectora del sensor en sentido contrario a las agujas del reloj.
2. Encienda el medidor (Ver Fig. B)
3. Pulse la tecla ˚C/˚F durante más de 1 segundo para convertir la lectura a la unidad deseada.

Fig. B

FUNCIÓN DE RETENCIÓN DE DATOS (DATA HOLD)

Pulse la tecla HOLD hasta que aparezca (HLD) en la pantalla. La lectura actual ahora se mantiene y no cambiará hasta que se cancele la función Hold. (Ver Fig. D)

Fig D

Pulse la tecla HOLD de nuevo para cancelar la función Hold. La función Hold se puede utilizar en la humedad, el punto de rocío, el bulbo seco, la temperatura externa, el bulbo húmedo.

FUNCIÓN DE PUNTO DE ROCÍO/BULBO SECO

Pulse la tecla MODE hasta que aparezca "DP" en la pantalla. (Ver Fig. E)

Fig E

Pulse la tecla MODE de nuevo para mostrar el bulbo seco "Db".

FUNCIÓN DE BULBO HÚMEDO

Encienda el medidor. El usuario verá la temperatura "Wb" indicada en la pantalla.

FUNCIÓN DE TEMPERATURA EX. (OPCIONAL)

Enchufe la sonda externa (pieza nº 52231) en el medidor.
Pulse brevemente la tecla RESET hasta que aparezca "Ex" en la pantalla.
La unidad ahora mostrará la temperatura de la sonda externa.
Ver Fig. F2

Fig. F2

FUNCIÓN MÍN./MÁX.

1. Mantenga pulsado MN/MX hasta que aparezca (MIN) en la pantalla. (Ver Fig. G)

   Fig. G

   La pantalla ahora muestra las lecturas mínimas de humedad y temperatura en la memoria.
2. Mantenga pulsada la tecla MN/MX de nuevo hasta que aparezca (MAX) en la pantalla. La pantalla ahora muestra las lecturas máximas de humedad y temperatura en la memoria.
3. Para volver a las lecturas actuales de temperatura y humedad, mantenga pulsado MN/MX hasta que Min o Max desaparezcan de la pantalla.
4. Pulse la tecla RESET durante más de dos segundos para borrar las lecturas actuales de la memoria.

Al comprobar el valor MIN/MAX para EX no reemplace la sonda, de lo contrario, se mostrará un código de error. Si no enchufa la sonda en el enchufe antes de encender el medidor, también aparecerá el código de error cuando compruebe el valor MIN/MAX.

BATERÍA BAJA

Aparecerá un símbolo de batería en la esquina superior derecha de la pantalla cuando la energía sea baja. No reemplazar las baterías afectará la precisión de las lecturas.

1. Abra la tapa de la batería.
2. Retire las baterías usadas.
3. Inserte 2 baterías AAA asegurándose de que las baterías estén colocadas con la polaridad correcta. Vuelva a colocar la tapa.

RESOLUCIÓN DE PROBLEMAS

ENCENDIDO PERO SIN PANTALLA

1. Pulse la tecla ON/OFF durante más de 0,1 segundos.
2. Compruebe que las baterías tengan la polaridad correcta y un contacto seguro.
3. Reemplace con baterías nuevas y vuelva a intentarlo.
4. Retire las baterías durante un minuto y vuelva a colocarlas para un segundo intento.

SIN PANTALLA

1. Si el indicador de batería baja se mostró antes de que desapareciera la pantalla, reemplace las baterías.
2. Compruebe si el modo de apagado automático (auto-off) está activo. Si es así, pulse + HOLD o la tecla ON/OFF + HOLD para desactivar la función de apagado automático (auto-off).

Er 1: Error de circuito en el canal de medición de HR, devuelva para su reparación.

Er 2: Error de circuito en el canal de medición de temperatura interna, devuelva para su reparación.

Er 3: Error de circuito en el canal de resistencia de referencia, devuelva para su reparación.

Er 4: La temperatura interna está fuera del rango.

Er 5: La temperatura externa está fuera del rango.

Nota:

1. La temperatura de bulbo seco significa la temperatura del aire (interna). El punto de rocío y el bulbo húmedo se calculan a partir de la temperatura interna.
2. Cuando el medidor está encendido, enchufar una sonda externa podría causar un error ("ER 5") en el modo mín. o máx. Presionar la tecla "RESET" podría solucionar este error.

ACCESORIOS OPCIONALES

• Sonda de temperatura externa - pieza nº 52231
• Solución salina al 33% (para calibración) - pieza nº 52733
• Solución salina al 75% (para calibración) - pieza nº 52775

ESPECIFICACIONES

• Rango de temp.: -20~50˚C (-4~122˚F)
• Rango de HR%: 0~100% HR
• Rango de bulbo húmedo: -21.6~50.0˚C (-6.88~122˚F)
• Rango de punto de rocío: -78.7~50.0˚C (-109.7~122˚F )
• Rango de temperatura externa: -20~70˚C (-4~158˚F)
• Precisión: HR% 3% a 25˚C/Temperatura: 1˚F (0.6˚C)
• Tiempo de respuesta: 60 segundos
• Tamaño de bolsillo: 24.7 (alto) x 48.4 (ancho) x 178.5mm (largo)
• Alimentación: (2) baterías AAA de 1.5V

GARANTÍA

Este producto tiene garantía contra defectos de material y mano de obra por un período de un año. Esta garantía no cubre fallas debido a abuso, uso indebido o desgaste progresivo.
La garantía es válida para el usuario original, a partir de la fecha de compra. Se debe enviar una copia de la factura a 1 Aspen Drive, Randolph, NJ 07869 para validar la garantía. Para obtener más servicio, comuníquese al (973) 252-9119.

EE. UU.: PH (973) 252-9119
BÉLGICA: TEL. + 32 (0) 3 777 28 48
www.mastercool.com
