Manual de Viotek NBV27CB

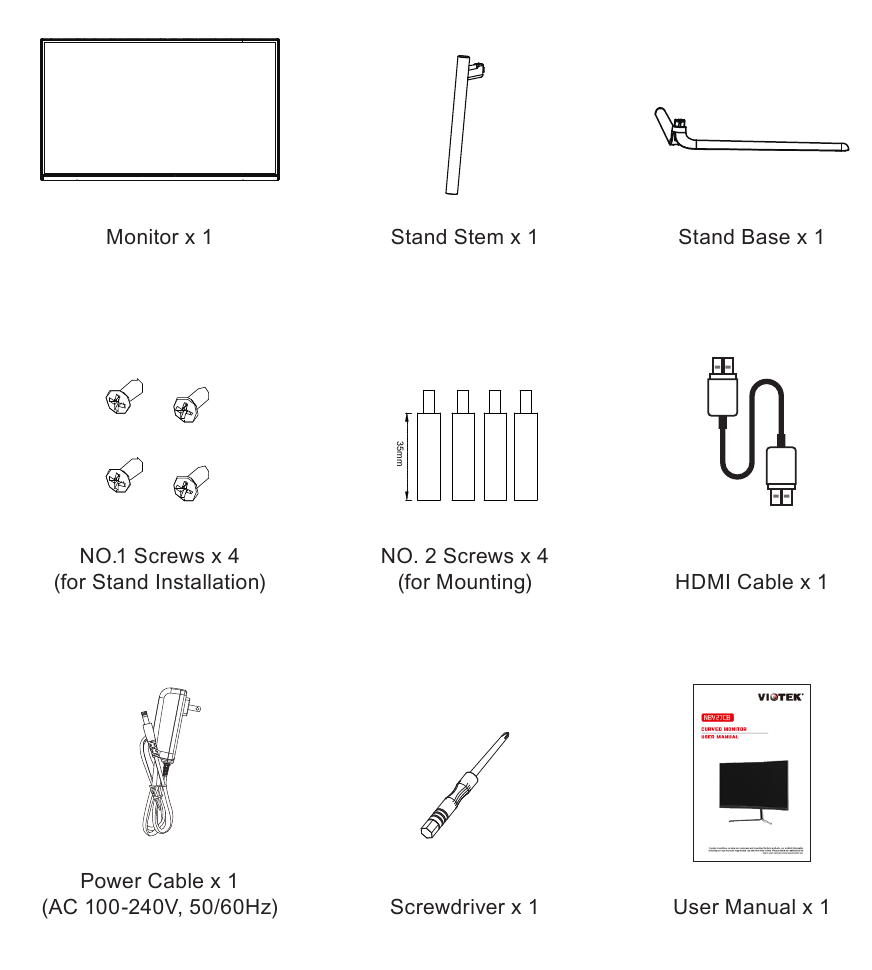

Contenido de la caja

Los tornillos vienen en diferentes tamaños: NO.1 (11mm x 4 piezas), NO.2 (35mm x 4 piezas). Es posible que se incluyan tornillos adicionales.

Descripción general del producto

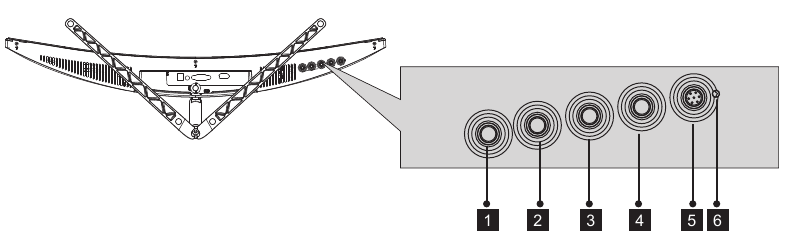

Botones del monitor

1. Botón M Menú: Púlselo para mostrar el menú OSD o entrar en los submenús.
2. Botón Abajo: Púlselo para bajar en los menús.
3. Botón Arriba: Púlselo para subir en los menús.
4. Botón E Salir: Púlselo para salir.
5. Botón de encendido: Púlselo para encender/apagar el monitor.
6. Indicador LED: Cambia de color para indicar el estado.

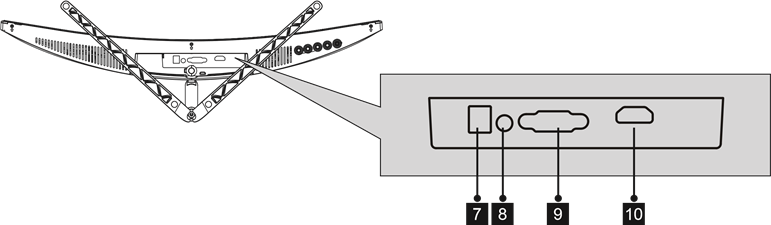

Puertos del monitor

7. Conector de alimentación: Introduzca el cable de alimentación para suministrar energía al monitor.
8. Salida de audio: Introduzca un extremo del cable de audio en una fuente de audio externa, por ejemplo, altavoces o auriculares, para transmitir señales de audio a través del monitor.
9. Conector VGA: Introduzca un extremo del cable VGA en la salida VGA del ordenador y conecte el otro extremo al puerto VGA del monitor.
10. Conector HDMI: Introduzca un extremo del cable HDMI en la salida HDMI del ordenador y conecte el otro extremo al puerto HDMI del monitor.

Instalación del soporte

Conserve la espuma debajo del monitor antes de fijar el soporte.

1. Abra el paquete y saque el monitor con la espuma aún fijada. Colóquelo suavemente boca abajo sobre un escritorio o mesa.

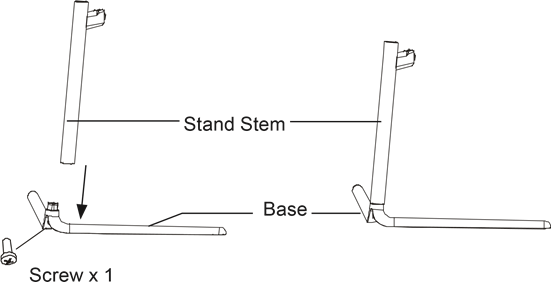

2. Saque el vástago y la base. Utilice el destornillador incluido y un tornillo para fijar la base al vástago.

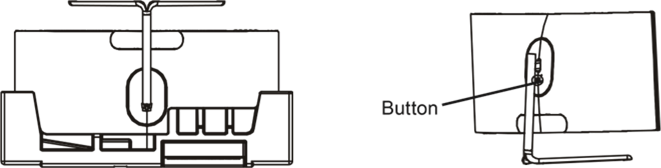

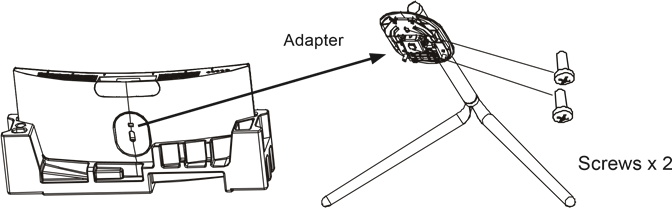

3. Retire la espuma que cubre la parte inferior del monitor y, a continuación, retire el adaptador de la parte posterior del monitor. Utilice dos tornillos NO. 1 para fijar el adaptador al vástago.

4. Con el soporte totalmente montado, vuelva a fijarlo en la parte posterior del monitor. A continuación, retire la espuma restante del monitor y colóquelo sobre un escritorio o mesa plana y nivelada. Pulse el botón para retirar el monitor del soporte si lo va a montar.


Asegúrese de que el monitor está colocado sobre una superficie plana antes de retirar el soporte.

Instalación del montaje

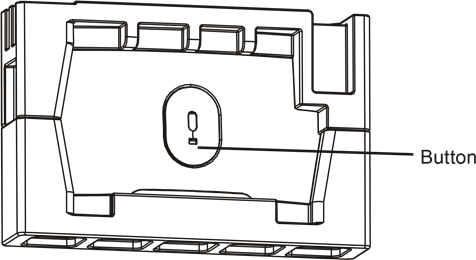

1. Abra el paquete y saque el producto con la espuma aún fijada. Colóquelo suavemente sobre un escritorio o mesa. Retire las piezas adicionales y la espuma que cubre el monitor. Si el monitor ya está fijado al soporte, retire el soporte.

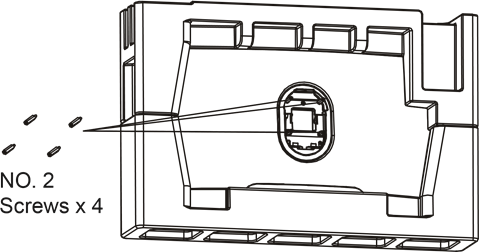

2. Pulse el botón para retirar el adaptador de la parte posterior del monitor y, a continuación, apriete los cuatro tornillos NO. 2 incluidos en los orificios de montaje de la parte posterior del monitor.

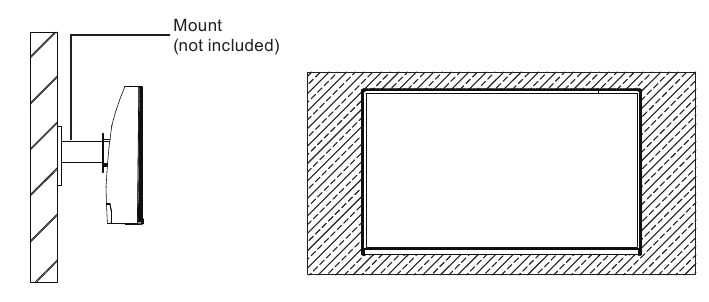

3. Instale el monitor en la pared, el soporte o el accesorio según desee.


Funcionamiento básico

1. Introduzca un extremo del cable HDMI (incluido) en la tarjeta gráfica de su PC. También se puede utilizar un cable VGA (no incluido).
2. Conecte el otro extremo del cable al puerto correspondiente de su monitor.

3. Conecte el cable de alimentación a su monitor y, a continuación, conecte el otro extremo a su fuente de alimentación. Se recomienda utilizar un protector contra sobretensiones con el voltaje adecuado si no se puede acceder directamente a una toma de corriente.
4. Localice el botón de encendido en el monitor y púlselo para encender el monitor.

Si no puede localizar el botón de encendido.

AMD FreeSync
La función en sí está desactivada por defecto. Para utilizar esta función, tenga en cuenta que debe tener hardware con capacidad FreeSync, un cable HDMI y los últimos controladores gráficos. Para utilizar esta función, conecte su ordenador y el monitor con un cable HDMI. Después de conectar, puede que reciba un aviso para activar la función en su ordenador. Si no recibe el aviso, es posible que tenga que activar la función en el menú de su tarjeta gráfica. Consulte la documentación del fabricante de su tarjeta gráfica para obtener instrucciones sobre cómo activar y/o habilitar FreeSync.

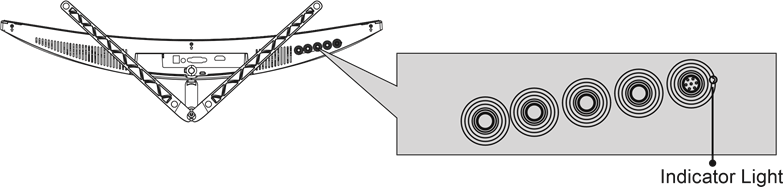

Luz indicadora

Una luz azul fija indica que la alimentación está encendida y que el monitor funciona normalmente. Una luz azul parpadeante indica que no hay fuente de vídeo, que no se ha detectado ninguna señal horizontal o vertical o que el voltaje es bajo. Asegúrese de que su ordenador está encendido y de que todos los cables de vídeo están completamente insertados y/o conectados.

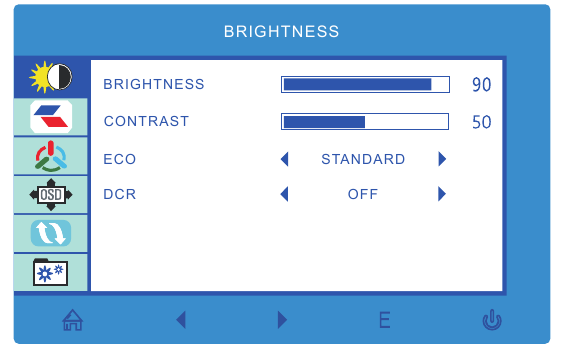

OSD

El menú de visualización en pantalla (OSD) se puede utilizar para ajustar la configuración del monitor y aparece en la pantalla después de encender el monitor y pulsar el botón M.
Cuando utilice el monitor por primera vez, la configuración se ajustará automáticamente a los ajustes óptimos según la configuración estándar de su ordenador.

1. Pulse cualquiera de los botones (M, , , E, ) para activar la ventana de navegación.

2. Pulse para entrar en el menú OSD.


3. Pulse o para navegar por las funciones.
   • Resalte la función deseada y, a continuación, pulseM para entrar en el submenú.
   • Pulse o para navegar por los submenús y, a continuación, pulse M para resaltar la función deseada.
   • Pulse o para resaltar una opción y, a continuación, pulse M para confirmar los ajustes y salir de la pantalla actual.
4. Pulse para salir de la pantalla actual.

Funciones del menú OSD

Modos ECO y Gameplus

1. Pulse cualquiera de los botones (M, , , E, ) para activar la ventana de navegación.

2. Pulse ( ) para cambiar los modos de Gameplus. Elija el icono de punto de mira que mejor se adapte a su juego. Estos iconos de juego están diseñados principalmente para optimizar su puntería durante los juegos de disparos, aunque se pueden utilizar para otros escenarios.

3. Pulse () para cambiar los modos ECO. Estos modos (Standard, Text, Movie, Game, FPS y RTS) se pueden utilizar para optimizar la configuración según su actividad. El modo Standard es adecuado para la mayoría de las actividades.


Resolución de problemas

La pantalla está en blanco

• Pulse el botón de encendido para encender el monitor.
• Confirme que los ajustes de brillo y contraste están establecidos normalmente.
• Compruebe si la luz indicadora parpadea. Si es así, esto indica que no hay señal de su fuente de vídeo.
• Si su fuente es un portátil, asegúrese de que su configuración está en modo espejo o extensión y que el propio dispositivo está encendido.

La imagen está desenfocada

• Asegúrese de que el cable de vídeo está insertado correctamente en ambos extremos.

La pantalla parpadea

• Pruebe con una fuente de alimentación alternativa. Si la actual es insuficiente, puede estar causando este problema.
• Asegúrese de que dispositivos como altavoces no blindados, iluminación fluorescente, transformadores de CA, ventiladores de mesa, etc., estén a una distancia segura de la pantalla para evitar perturbaciones magnéticas.

El color se difumina o los efectos visuales parecen inusuales.

• Si la pantalla está toda roja o azul, o desaparece algún color, compruebe que el cable está correctamente insertado. Una conexión suelta puede causar una mala señal.
• Intente conectarse a otra fuente de vídeo para comparar.

La pantalla parece estar desplazándose, rodando o moviéndose de forma inusual.

• Compruebe que la frecuencia de la fuente está dentro de 55-75Hz.
• Vuelva a conectar y asegúrese de que el cable de vídeo está seguro.

Es necesario limpiar el monitor

• Asegúrese de que el monitor se ha apagado antes de limpiarlo.
• Utilice siempre un paño suave no abrasivo al limpiar.
• Utilice un paño seco no abrasivo para eliminar suavemente los residuos o el polvo.
• Si es necesario, humedezca ligeramente un paño no abrasivo con agua y limpie suavemente la superficie.
• No utilice nunca soluciones de limpieza a base de alcohol o amoníaco.
• No pulverice nunca líquido directamente sobre ninguna parte del monitor.

La luz indicadora no funciona

• Compruebe que la alimentación está encendida.
• Compruebe que la línea de alimentación está conectada a la alimentación.

No se puede conectar y usar

• Asegúrese de que el monitor es compatible con el PC.
• Asegúrese de que la tarjeta gráfica es compatible con el monitor.
• Compruebe que las patillas de la interfaz no están curvadas.

Imagen tenue

• Ajuste el brillo y la relación de contraste.

Patrón de fluctuación/muaré de la imagen

• Los equipos eléctricos cercanos pueden interferir con el monitor.

El indicador luminoso está encendido o parpadea, pero no se muestra ninguna imagen en la pantalla

• Compruebe que la alimentación del monitor está encendida.
• Compruebe que la tarjeta gráfica está instalada correctamente.
• Compruebe que la línea de señal se conecta de forma segura con el monitor.
• Compruebe que las patillas de la interfaz no están curvadas.

Falta de color (rojo, verde o azul)

• Compruebe si los conectores de los cables tienen patillas curvadas o dañadas. Sustituya los cables si es necesario.

La posición de la imagen no está centrada/el tamaño no es el correcto

• Ajuste la configuración de Clock o Auto.

Diferencia de color (los colores no están optimizados)

• Ajuste el color RGB o restablezca la temperatura del color.

Especificaciones

Precauciones de seguridad

Lea y observe las siguientes advertencias e información a continuación.

1. Antes de limpiar, desenchufe siempre su monitor. Se recomienda que utilice un paño seco o un paño ligeramente húmedo para limpiar su monitor. Sin embargo, el paño seco es el más seguro. Si utiliza un paño húmedo, espere a que su monitor se seque por completo antes de volver a enchufarlo.
2. No utilice limpiadores y/o líquidos a base de alcohol o amoníaco para limpiar su monitor.
3. Este monitor cuenta con orificios de ventilación en la parte posterior de la unidad. Evite bloquear estos orificios para evitar que el monitor se sobrecaliente.
4. Evite colocar este monitor cerca de fuentes de calor, por ejemplo, calentadores portátiles o conductos de calefacción, ya que esto puede causar daños a su monitor.
5. No rocíe limpiador ni ningún tipo de líquido directamente sobre la pantalla del monitor o cualquier parte del monitor.
6. No inserte nada en ninguna parte del monitor, especialmente en los orificios de ventilación.
7. Asegúrese siempre de que su monitor esté colocado sobre una superficie segura y nivelada para evitar que se caiga y sufra daños.
8. Desenchufe su monitor durante cualquier período prolongado de inactividad.
9. No coloque objetos pesados sobre el monitor o los cables del monitor.
10. No intente desmontar ni quitar piezas del monitor. Cualquier desmontaje o modificación, etc. no realizada por un técnico autorizado puede resultar en daños al monitor y/o posible exposición a electricidad de alto voltaje que puede provocar lesiones graves o la muerte.

VIOTEK^® no se hará responsable por lesiones o daños de productos o personas debido al incumplimiento de las precauciones antes mencionadas o cualquier otra señalada en lo sucesivo.
