Manual de Viotek NBV24CB2

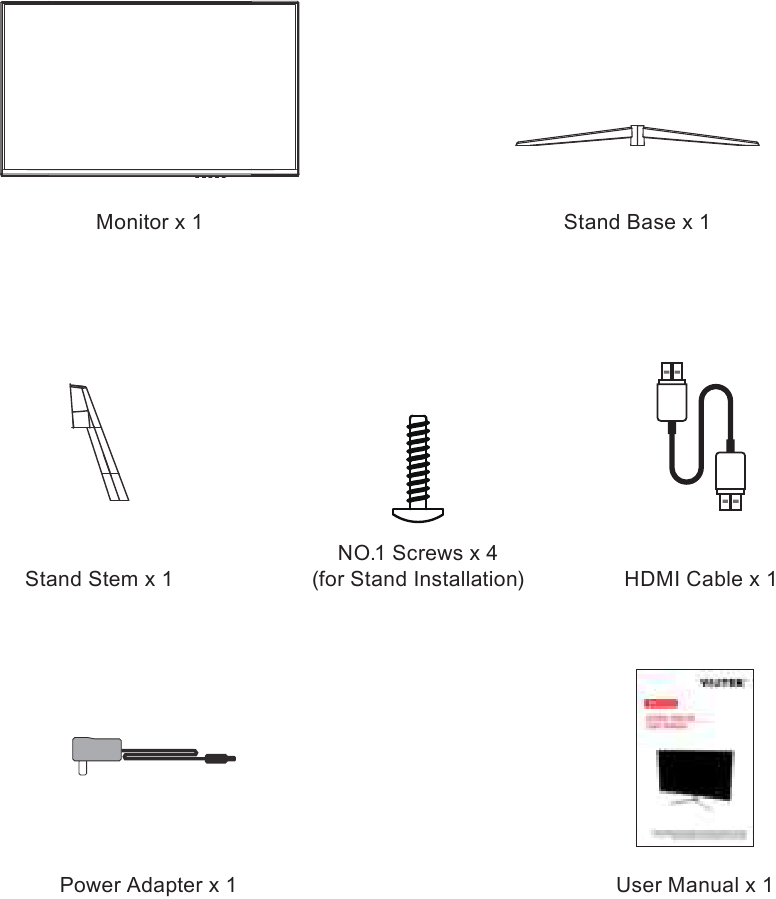

Contenido de la caja

Descripción general del producto

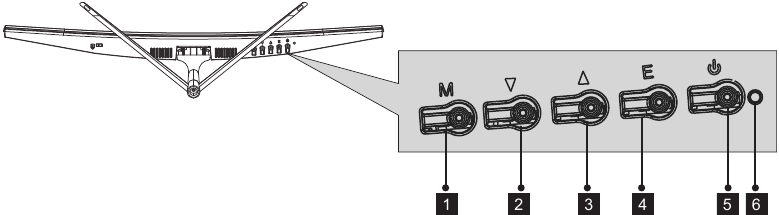

Botones del monitor

1. Botón de menú: Púlselo para mostrar el menú OSD o para entrar en los submenús.
2. Botón Abajo: Púlselo para bajar por los menús.
3. Botón Arriba: Púlselo para subir por los menús.
4. Botón Salir: Púlselo para salir.
5. Botón de encendido: Púlselo para encender/apagar el monitor.
6. Indicador LED: Cambia de color para indicar el estado. Consulte la sección "OSD".

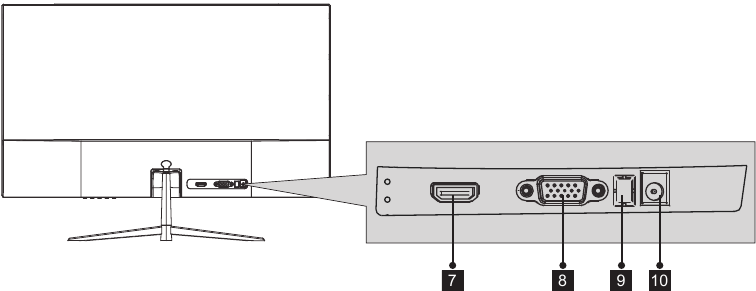

Puertos del monitor

7. Conector HDMI: Inserte un extremo del cable HDMI en la salida HDMI del ordenador y conecte el otro extremo al puerto HDMI del monitor.
8. Conector VGA: Inserte un extremo del cable VGA en la salida VGA del ordenador y conecte el otro extremo al puerto VGA del monitor.
9. Salida de audio: Inserte un extremo del cable de audio en una fuente de audio externa, por ejemplo, altavoces o auriculares, para pasar señales de audio a través del monitor.
10. Conector de alimentación de CC de 12 V: Inserte el cable de alimentación para suministrar energía al monitor.

Instalación del soporte

Mantenga la espuma debajo del monitor antes de fijar el soporte.

1. Abra el paquete y saque el monitor con la espuma aún colocada. Colóquelo con cuidado boca abajo sobre un escritorio o mesa.
2. Saque el vástago y la base. Utilice un destornillador (no incluido) y el tornillo incluido para fijar la base al vástago.

3. Con el soporte totalmente montado, fíjelo a la parte posterior del monitor.

4. Retire la espuma restante del monitor y colóquelo sobre un escritorio o mesa plana y nivelada. Pulse el botón para retirar el monitor del soporte si lo va a montar.


Asegúrese de que el monitor está colocado sobre una superficie plana antes de retirar el soporte.

Funcionamiento básico

1. Inserte un extremo del cable HDMI (incluido) en la tarjeta gráfica de su PC. También se puede utilizar un cable VGA (no incluido).
2. Conecte el otro extremo del cable al puerto correspondiente de su monitor.

3. Conecte el cable de alimentación a su monitor y, a continuación, conecte el otro extremo a su fuente de alimentación. Se recomienda utilizar un protector contra sobretensiones con la tensión adecuada si no se puede acceder directamente a una toma de pared.
4. Localice el botón de encendido del monitor y púlselo para encender el monitor.

Si no encuentra el botón de encendido, consulte la sección "Botones del monitor".

AMD FreeSync
La función en sí está desactivada de forma predeterminada. Para poder utilizar esta función, tenga en cuenta que debe tener hardware con capacidad FreeSync, un cable HDMI y los controladores gráficos más recientes. Para utilizar esta función, conecte su ordenador y el monitor con un cable HDMI. Después de la conexión, puede que reciba un mensaje para activar la función en su ordenador. Si no recibe el mensaje, es posible que tenga que activar la función en el menú de su tarjeta gráfica. Consulte la documentación del fabricante de su tarjeta gráfica para obtener instrucciones sobre cómo activar y/o habilitar FreeSync.

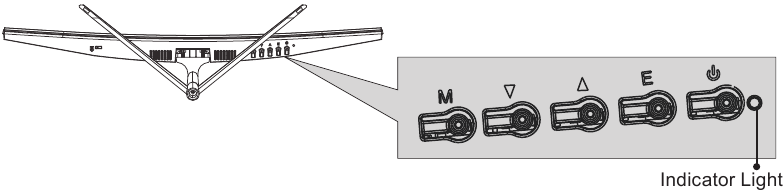

Luz indicadora

La luz azul fija indica que la alimentación está encendida y que el monitor funciona normalmente. La luz roja indica que no hay fuente de vídeo, que no se ha detectado ninguna señal horizontal o vertical o que la tensión es baja. Asegúrese de que su ordenador está encendido y de que todos los cables de vídeo están completamente insertados y/o conectados.

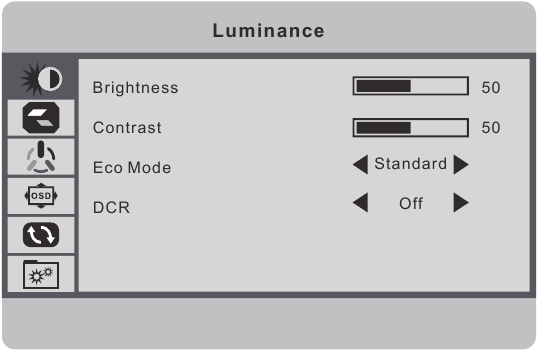

OSD

El menú de visualización en pantalla (OSD) se puede utilizar para ajustar la configuración de su monitor y aparece en pantalla después de encender el monitor y pulsar el botón .
Cuando utilice el monitor por primera vez, la configuración se ajustará automáticamente a los ajustes óptimos de acuerdo con la configuración estándar de su ordenador.

1. Pulse el botón para entrar en el menú OSD.

2. Pulse o para explorar las funciones.
   • Resalte la función deseada y, a continuación, pulse para entrar en el submenú.
   • Pulse o para explorar los submenús y, a continuación, pulse para resaltar la función deseada.
   • Pulse o para resaltar una opción y, a continuación, pulse para confirmar los ajustes y salir de la pantalla actual.
3. Pulse para salir de la pantalla actual.

Funciones del menú OSD

Modos ECO y Gameplus

1. Pulse para cambiar los modos ECO. Estos modos (Standard, EYES, Game, RTS, FPS, Movie) se pueden utilizar para optimizar los ajustes de acuerdo con su actividad. El modo Standard es adecuado para la mayoría de las actividades.

2. Pulse para entrar en la pantalla de volumen y ajustar el volumen directamente.

3. Pulse para cambiar los modos Gameplus. Elija el icono de mira que mejor se adapte a su juego. Estos iconos de juego están diseñados principalmente para optimizar su puntería durante los juegos de disparos, aunque pueden servir para otros propósitos.


Resolución de problemas

La pantalla está en blanco

• Pulse el botón de encendido para encender el monitor.
• Confirme que los ajustes de brillo y contraste están establecidos normalmente.
• Compruebe si la luz indicadora es roja. El color rojo indica que no hay señal de su fuente de vídeo.
• Si su fuente es un ordenador portátil, asegúrese de que sus ajustes están en modo espejo o extensión y que el propio dispositivo está encendido.

La imagen está desenfocada

• Asegúrese de que el cable de vídeo está insertado correctamente en ambos extremos.

La pantalla parpadea

• Pruebe con una fuente de alimentación alternativa. Una corriente insuficiente puede estar causando este problema.
• Asegúrese de que los dispositivos como los altavoces no apantallados, la iluminación fluorescente, los transformadores de CA, los ventiladores de mesa, etc., estén a una distancia segura de la pantalla para evitar perturbaciones magnéticas.

El color sangra o los efectos visuales parecen inusuales.

• Si la pantalla es toda roja o azul, o desaparece algún color, compruebe que el cable está correctamente insertado. Una conexión suelta puede provocar una mala señal.
• Intente conectar con otra fuente de vídeo para comparar.

La pantalla parece estar desplazándose, rodando o moviéndose de forma inusual.

• Compruebe que la frecuencia de su fuente está dentro de 60Hz.
• Vuelva a conectar y asegúrese de que el cable de vídeo está seguro.

El monitor necesita limpieza

• Asegúrese de que el monitor se ha apagado antes de limpiarlo.
• Utilice siempre un paño suave no abrasivo para la limpieza.
• Utilice un paño seco no abrasivo para eliminar suavemente los residuos o el polvo.
• Si es necesario, humedezca ligeramente un paño no abrasivo con agua y limpie suavemente la superficie.
• No utilice nunca soluciones de limpieza a base de alcohol o amoniaco.
• No pulverice nunca líquido directamente sobre ninguna parte del monitor.

La luz indicadora no funciona

• Compruebe que la alimentación está encendida.
• Compruebe que la línea de alimentación está conectada con la alimentación.

No se puede conectar y usar.

• Asegúrese de que el monitor es compatible con el PC.
• Asegúrese de que la tarjeta gráfica es compatible con el monitor.
• Compruebe que las clavijas de la interfaz no están curvadas o dañadas de otro modo.

Imagen tenue

• Ajuste el brillo y la relación de contraste.

Patrón de fluctuación/muaré de la imagen

• Los equipos eléctricos cercanos pueden interferir con el monitor.

El indicador luminoso está encendido o parpadea, pero no se muestra ninguna imagen en la pantalla

• Compruebe que la alimentación del monitor está encendida.
• Compruebe que la tarjeta gráfica está instalada correctamente.
• Compruebe que la línea de señal se conecta de forma segura con el monitor.
• Compruebe que las clavijas de la interfaz no están curvadas o dañadas de otro modo.

Falta de color (rojo, verde o azul)

• Compruebe los conectores del cable en busca de clavijas curvadas o dañadas. Sustituya los cables si es necesario.

La posición de la imagen no está centrada/el tamaño no es el correcto

• Ajuste la configuración de reloj o automático.

Diferencia de color (los colores no están optimizados)

• Ajuste el color RGB o restablezca la temperatura del color.

Especificaciones

Precauciones de seguridad

Lea y observe las siguientes advertencias e información a continuación.

1. Antes de limpiar, desenchufe siempre el monitor. Se recomienda utilizar un paño seco o un paño ligeramente húmedo para limpiar el monitor. Sin embargo, el paño seco es el más seguro. Si utiliza un paño húmedo, espere a que el monitor se seque por completo antes de volver a enchufarlo.
2. No utilice alcohol ni limpiadores y/o líquidos a base de amoniaco para limpiar el monitor.
3. Este monitor cuenta con aberturas de ventilación en la parte posterior de la unidad. Evite bloquear estas aberturas para evitar que el monitor se sobrecaliente.
4. Evite colocar este monitor cerca de fuentes de calor, como calentadores portátiles o rejillas de calefacción, ya que esto puede dañar el monitor.
5. No rocíe limpiador ni ningún tipo de líquido directamente sobre la pantalla del monitor ni sobre ninguna parte del monitor.
6. No inserte nada en ninguna parte del monitor, especialmente en las aberturas de ventilación.
7. Asegúrese siempre de que el monitor esté colocado sobre una superficie segura y nivelada para evitar que se caiga y sufra daños.
8. Desenchufe el monitor durante cualquier período prolongado de inactividad.
9. No coloque objetos pesados sobre el monitor ni sobre los cables del monitor.
10. No intente desmontar ni extraer piezas del monitor. Cualquier desmontaje o modificación, etc., que no sea realizada por un técnico autorizado puede provocar daños en el monitor y/o una posible exposición a electricidad de alto voltaje que puede provocar lesiones graves o la muerte.

VIOTEK^® no se hace responsable de las lesiones o daños de los productos o personas debido al incumplimiento de las precauciones antes mencionadas o cualquier otra que se indique en adelante.
